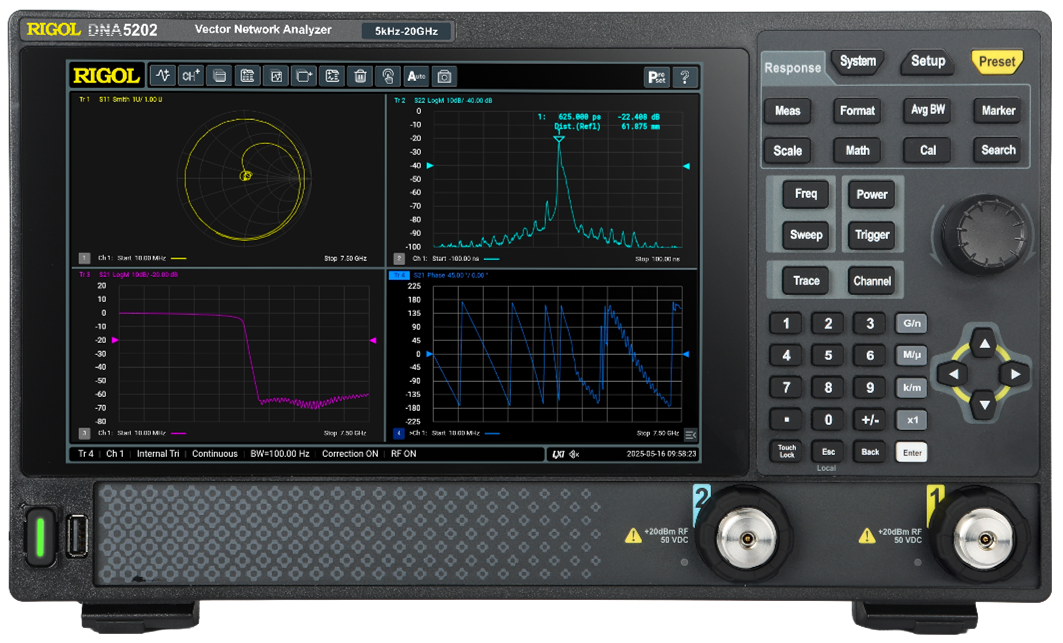

Анализатор цепей векторный RIGOL DNA5202

Сравнить

В наличии

Анализатор цепей векторный двухпортовый DNA5202 — модель новой серии DNA5000. Благодаря использованию уникальных технических решений, современной элементной базы, изделие обладает высокими техническими характеристиками, имеет эргономичный дизайн, оптимальное соотношение цена/качество.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

RIGOL DNA5202

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Описание модели DNA5202

Анализатор цепей векторный двухпортовый DNA5202 — модель новой серии DNA5000. Благодаря использованию уникальных технических решений, современной элементной базы, изделие обладает высокими техническими характеристиками, имеет эргономичный дизайн, оптимальное соотношение цена/качество.

Назначение

Изделие предназначено для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров) многополюсников (фильтров, усилителей мощности, антенно-фидерных устройств и т.д.), отображения результатов измерений, записи результатов измерения во внутреннюю или внешнюю память.

Применение

научные исследования;
образовательная деятельность;
разработка;
производство;
ремонт;
сервисное обслуживание.

Особенности и преимущества

диапазон рабочих частот: от 5 кГц до 20 ГГц
количество измерительных портов: 2
разрешение по частоте: 1 Гц
максимальная выходная мощность: 10 дБм
динамический диапазон: 127 дБ (тип.)
уровень шума измерительной трассы: 0,005 дБ (СКЗ)
полоса пропускания ПЧ: от 1 Гц до 10 МГц
совместимость с механическими и электронными калибровочными модулями ECal, поддержка различных типов калибровки (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Thru)
измерение S-параметров, анализ во временной области TDR, тестирование антенн
ручка для переноски, компактные размеры (358,1 мм × 214,8 мм × 121,4 мм) и небольшой вес (5,3 кг)
10,1-дюймовый сенсорный HD-дисплей разрешением 1280 x 800 точек
интерфейсы связи LAN, USB
поддержка стандартных команд SCPI
удаленное управление через Web-интерфейс
вывод сигнала по HDMI-интерфейсу на внешний монитор
два режима управления – управление жестами сенсорным экраном, кнопочный режим, внешняя клавиатура/мышь

Широкий диапазон рабочих частот ….от 5 кГц до 20 ГГц, 2 тестовых порта, тестирование различных испытуемых устройств: пассивных – фильтры, антенны, кабели; активных – усилители мощности.	Широкий динамический диапазон ….превышающий 120 дБ, чрезвычайно низкий уровень шума измерительной трассы обеспечивают точные и стабильные результаты измерений характеристик устройств.


Богатые аналитические функции … прибор имеет встроенные инструменты для различных применений, такие как испытания по принципу «годен/не годен», измерение коэффициента стоячей волны (КСВ), диаграмма Смита, анализ во временной области (TDR), которые можно эффективно использовать как при выполнении НИОКР, так и при контроле качества производственной линии.	Гибкое конфигурирование системы ….легкое добавление/удаление элементов системы – адаптеров, кабелей. Это позволяет точно измерять истинные S-параметры тестируемого устройства (ТУ), гарантирует надежность результатов.


Управляемая калибровка …встроенный мастер калибровки проведет пользователя шаг за шагом к через всю процедуру.	Опциональные механические и электронные калибровочные комплекты … производитель предлагает высокоточные и долговечные механические и электронные калибровочные комплекты, охватывающие различные диапазоны частот и типы интерфейсов, обеспечивается прослеживаемость и высокая повторяемость результатов испытаний. Электронные калибровочные комплекты значительно сокращают время подготовки к испытаниям и эффективно исключают человеческий фактор, что делает их идеальным выбором для тех, кто стремится к максимальной эффективности и согласованности.


Широкий выбор дополнительных аксессуаров ….благодаря обширной экосистеме аксессуаров, пользователю не понадобятся дополнительные закупки кабелей, переходов, наборов калибровочных мер SOLT, ключей, что позволит мгновенно приступить к проведению измерений	Стандартные команды SCPI … прибор снабжён несколькими интерфейсами удаленного управления, поддерживает стандартные команды SCPI, что позволяет осуществлять легкую интеграцию или замену в существующих тестовых системах благодаря совместимости наборов команд без необходимости переписывать сценарии автоматизации и сохранения привычных рабочих процессов.

Похожие аналоги

DNA5042, DNA5082, DNA5142, DNA5262

Характеристики

Модель

RIGOL DNA5202

Характеристики Rigol DNA5202

Наименование параметра				Значение
Количество измерительных портов				2
Динамический диапазон (типовое значение; условия измерений: полоса промежуточной частоты 10 Гц; температура окружающей среды 23°C (± 3°C), отклонение от температуры калибровки < 1°C. Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц).
100 кГц – 10 МГц				115 дБ
10 МГц – 6,5 ГГц				127 дБ
6,5 ГГц – 8,5 ГГц				122 дБ
8,5 ГГц – 14 ГГц				122 дБ
14 ГГц – 20 ГГц				115 дБ
Характеристики системы после калибровки (комплект калибровочных мер 85052D; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C)
Диапазон частот	Направленность		Согласование с источником	Согласование с нагрузкой	Погрешность передачи		Погрешность отражения
5 кГц – 100 кГц	42 дБ		42 дБ	40 дБ	±0,01 дБ		±0,01 дБ
100 кГц – 10 МГц	42 дБ		42 дБ	40 дБ	±0,01 дБ		±0,01 дБ
10 МГц – 6,5 ГГц	42 дБ		38 дБ	40 дБ	±0,01 дБ		±0,01 дБ
6,5 ГГц – 8,5 ГГц	42 дБ		38 дБ	40 дБ	±0,05 дБ		±0,03 дБ
8,5 ГГц – 14 ГГц	42 дБ		35 дБ	36 дБ	±0,05 дБ		±0,06 дБ
14 ГГц – 20 ГГц	40 дБ		35 дБ	35 дБ	±0,07 дБ		±0,07 дБ
Производительность нескорректированной системы
Нормированное значение
Диапазон частот	Направленность		Согласование с источником	Согласование с нагрузкой	Погрешность передачи		Погрешность отражения
5 кГц – 100 кГц	20 дБ		12 дБ	20 дБ	±1,5 дБ		±1,5 дБ
100 кГц – 10 МГц	25 дБ		15 дБ	25 дБ	±1,5 дБ		±1,5 дБ
10 МГц – 6,5 ГГц	25 дБ		15 дБ	25 дБ	±1,5 дБ		±1,5 дБ
6,5 ГГц – 8,5 ГГц	23 дБ		15 дБ	25 дБ	±1,5 дБ		±1,5 дБ
8,5 ГГц – 14 ГГц	23 дБ		13 дБ	23 дБ	±1,5 дБ		±1,5 дБ
14 ГГц – 20 ГГц	20 дБ		10 дБ	20 дБ	±1,5 дБ		±1,5 дБ
Типовое значение
Диапазон частот	Направленность		Согласование с источником	Согласование с нагрузкой	Погрешность передачи		Погрешность отражения
5 кГц – 100 кГц	35 дБ		20 дБ	35 дБ	±0,5 дБ		±0,5 дБ
100 кГц – 10 МГц	35 дБ		25 дБ	35 дБ	±0,5 дБ		±0,5 дБ
10 МГц – 6,5 ГГц	35 дБ		25 дБ	30 дБ	±0,5 дБ		±0,5 дБ
6,5 ГГц – 8,5 ГГц	35 дБ		25 дБ	30 дБ	±0,5 дБ		±0,5 дБ
8,5 ГГц – 14 ГГц	35 дБ		20 дБ	25 дБ	±0,5 дБ		±0,5 дБ
14 ГГц – 20 ГГц	30 дБ		20 дБ	25 дБ	±0,5 дБ		±0,5 дБ
Выход тестового порта
Частотные характеристики
Скорость старения				<1 ppm/год
Температурная стабильность				0,5 ppm, от 0 ℃ до +50 ℃, опорная температура +25 ℃
Начальная погрешность после калибровки				1 ppm
Разрешающая способность установки частоты				1 Гц
Количество точек сканирования				1 – 100001
Частотный диапазон промежуточных частот				1 Гц – 10 МГц
Максимальный уровень выходной мощности
5 кГц – 100 кГц				0 дБм
100 кГц – 10 МГц				5 дБм
10 МГц – 6,5 ГГц				10 дБм
6,5 ГГц – 8,5 ГГц				8 дБм
8,5 ГГц – 14 ГГц				8 дБм
14 ГГц – 20 ГГц				6 дБм
Диапазон установки уровня выходной мощности
5 кГц – 100 кГц				-40 дБм ~ 0 дБм
100 кГц – 10 МГц				-40 дБм ~ 5 дБм
10 МГц – 6,5 ГГц				-40 дБм ~ 10 дБм
6,5 ГГц – 8,5 ГГц				-40 дБм ~ 8 дБм
8,5 ГГц – 14 ГГц				-40 дБм ~ 8 дБм
14 ГГц – 20 ГГц				-40 дБм ~ 6 дБм
Погрешность установки уровня выходной мощности
100 кГц – 100 МГц				±1,0 дБ		±0,6 дБ (тип)
100 МГц – 8,5 ГГц				±1,0 дБ		±0,6 дБ (тип)
8,5 ГГц – 20 ГГц				±1,5 дБ		±0,6 дБ (тип)
Линейность выходной мощности сигнала (линейность мощности 0 дБм, режим сканирования: -20 дБм ≤ уровне мощности ≤ 0 дБм)
100 кГц – 100 МГц				±0,6 дБ
100 МГц – 8,5 ГГц				±0,6 дБ
8,5 ГГц – 20 ГГц				±0,6 дБ
Характеристики выходной мощности
Разрешающая способность				0,01 дБ
Максимальный устанавливаемый уровень				10 дБм
Минимальный устанавливаемый уровень				- 40 дБм
Спектральная чистота (при выходной мощности 0 дБм)
Гармонические искажения второго порядка		100 кГц – 20 МГц		- 25 дБн
Интермодуляционные искажения третьего порядка		100 кГц – 100 МГц		- 30 дБн
		100 МГц – 8,5 ГГц		- 40 дБн
		8,5 ГГц – 20 ГГц		- 30 дБн
Негармонические искажения		100 кГц – 20 ГГц		- 30 дБн
Вход тестового порта
Уровень собственного шума (уровень шума определяется как среднеквадратичное значение коэффициента передачи, измеренное в полосе промежуточной частоты 10 кГц, нормализованное к 1 Гц)
5 кГц – 10 МГц				- 105 дБм		- 120 дБм
10 МГц – 6,5 ГГц				- 120 дБм		- 125 дБм
6,5 ГГц – 8,5 ГГц				- 119 дБм		- 124 дБм
8,5 ГГц – 14 ГГц				- 119 дБм		- 124 дБм
14 ГГц – 20 ГГц				- 114 дБм		- 119 дБм
Значения шумов измерительной трассы (протестировано после включении питания и установки настроек по умолчанию. Шум измерительной трассы передачи и отражения: полоса промежуточной частоты 1 кГц для сигналов < 10 МГц; полоса промежуточной частоты 10 кГц для сигналов ≥ 10 МГц)
Диапазон частот	Измерение модуля коэффициента отражения			Измерение фазы коэффициента отражения
	Нормированное значение		Типовое значение	Нормированное значение		Типовое значение
100 кГц – 10 МГц	0,006 дБ _СКЗ		0,003 дБ _СКЗ	0,045º_СКЗ		0,025º_СКЗ
10 МГц – 8,5 ГГц	0,0045 дБ _СКЗ		0,0015 дБ _СКЗ	0,035º_СКЗ		0,013º_СКЗ
8,5 ГГц – 14 ГГц	0,005 дБ _СКЗ		0,002 дБ _СКЗ	0,04º_СКЗ		0,022º_СКЗ
14 ГГц – 20 ГГц	0,0055 дБ _СКЗ		0,0025 дБ _СКЗ	0,045º_СКЗ		0,025º_СКЗ
Максимальный разрушающий уровень входного сигнала
Максимальный разрушающий уровень входного сигнала				+ 27 дБм, ± 35 В _DC
Время измерения
Время сканирования (тип сканирования CW, центральная частота 1 ГГц, параметр измерения S11, стандартная полоса пропускания, 201 точка)
				Пропускная способность		Время
Время сканирования (Tsweep)				1 МГц		7,71 мс
				500 кГц		8,05 мс
Время цикла сканирования (Tcycle)				1 МГц		8,23 мс
				500 кГц		8,59 мс
Время подготовки на точку сканирования (Tprep)				/		35 мкс
Время сбора данных на точку (Tacq)				1 МГц		3,5 мкс
				500 кГц		5,3 мкс
Общее время в каждой точке (Tpoint)				1 МГц		38,5 мкс
				500 кГц		40,3 мкс
Время передачи данных (полоса пропускания ПЧ = 1 МГц)
Диапазон частот	Калибровка		RBW	201 точка		401 точка		1601 точка
10 МГц ~ 4,5 ГГц	Некалиброванный		1 МГц	9,8 мс		17,58 мс		64,7 мс
			500 кГц	10,1 мс		18,3 мс		67,3 мс
			100 кГц	12,5 мс		23,2 мс		86,9 мс
			1 кГц	248 мс		498 мс		1985 мс
10 МГц ~ 4,5 ГГц	Двухпортовая калибровка		1 МГц	19,15 мс		34,9 мс		128,6 мс
			500 кГц	19,85 мс		36,2 мс		134,2 мс
			100 кГц	24,8 мс		46,1 мс		174 мс
			1 кГц	501 мс		996 мс		3965 мс
10 МГц ~ 8,5 ГГц	Некалиброванный		1 МГц	10,76 мс		10,76 мс		65,1 мс
			500 кГц	11,08 мс		19,2 мс		67,8 мс
			100 кГц	13,58 мс		24,2 мс		87,6 мс
			1 кГц	251 мс		500 мс		1980 мс
10 МГц ~ 8,5 ГГц	Двухпортовая калибровка		1 МГц	22 мс		22 мс		130,6 мс
			500 кГц	22,6 мс		38,9 мс		136,2 мс
			100 кГц	27,6 мс		48,7 мс		175,5 мс
			1 кГц	502 мс		998 мс		3960 мс
10 МГц ~ 20 ГГц	Некалиброванный		1 МГц	15,2 мс		24,4 мс		70,8 мс
			500 кГц	15,58 мс		25,15 мс		73,8 мс
			100 кГц	18,05 мс		30,1 мс		93,4 мс
			1 кГц	257 мс		506 мс		2000 мс
10 МГц ~ 20 ГГц	Двухпортовая калибровка		1 МГц	31 мс		49,4 мс		142,5 мс
			500 кГц	31,6 мс		50,7 мс		147,5 мс
			100 кГц	36,55 мс		60,7 мс		187 мс
			1 кГц	511 мс		1008 мс		187 мс
Входы/выходы
Вход тестового порта ВЧ
Диапазон частот				5 кГц ~ 20 ГГц
Количество измерительных портов				2
Номинальное входное сопротивление				50 Ом
Тип разъёма				NMD 3,5 мм (вилка)

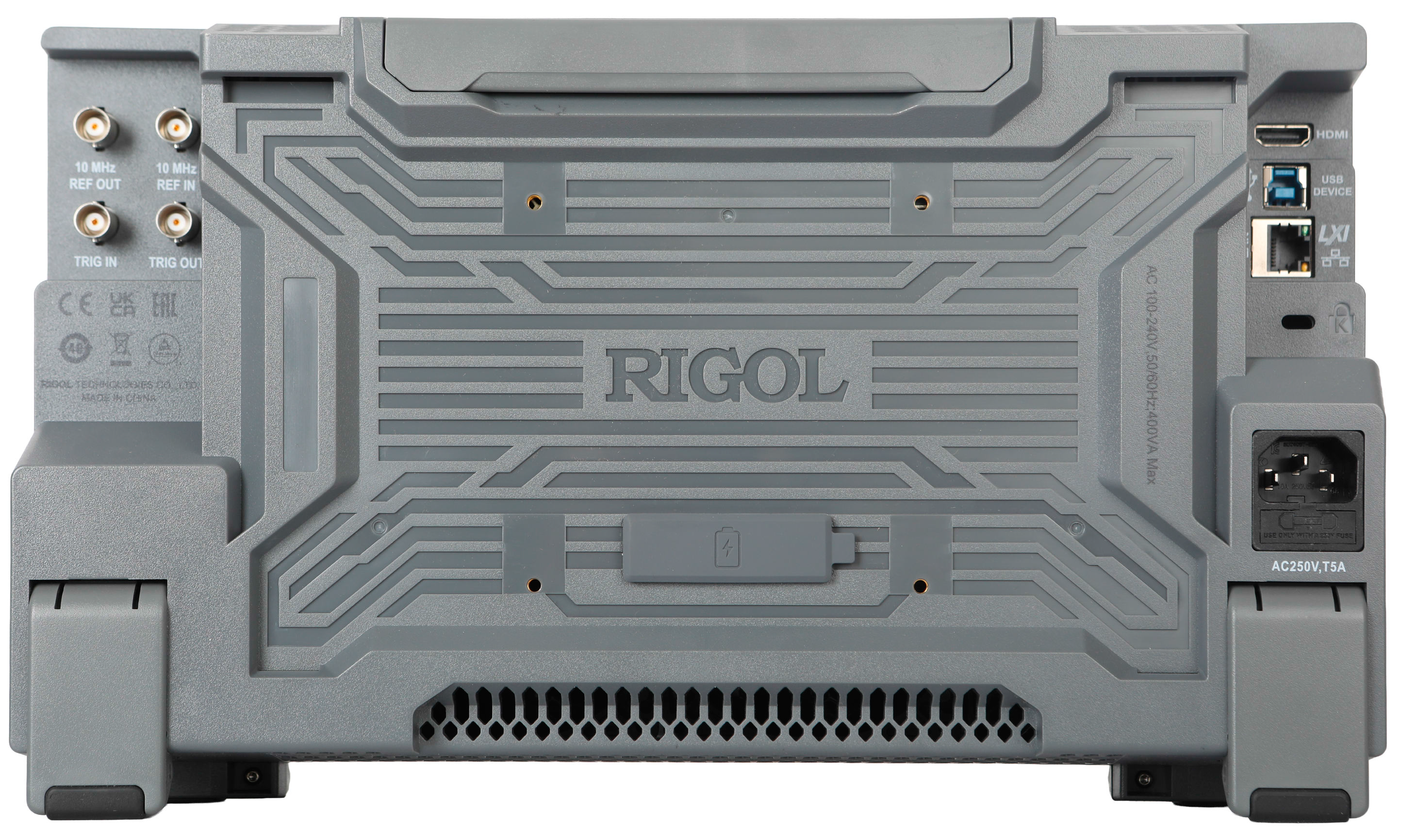

Выход частоты опорного генератора (задняя панель)
Частота				10 МГц
Уровень выходного сигнала				от +3 до +10 дБм, +7 дБм (тип)
Номинальное сопротивление				50 Ом
Тип выходного разъёма				BNC (гнездо)
Вход опорной частоты (задняя панель)
Частота				10 МГц ± 10 ppm
Уровень входного сигнала				от 0 дБм до +10 дБм
Номинальное сопротивление				50 Ом
Тип входного разъёма				BNC (гнездо)
Синхронизация
Вход синхронизации (задняя панель)
Номинальное входное сопротивление				≥ 1 кОм
Входной уровень				3,3 В TTL
Тип входного разъёма				BNC (гнездо)
Выход синхронизации (задняя панель)
Номинальное выходное сопротивление				50 Ом
Входной уровень				3,3 В TTL
Тип входного разъёма				BNC (гнездо)
Интерфейсы связи
USB DEVICE				USB 3.0 (задняя панель)
USB HOST				USB 3.0 (передняя панель)
HDMI				HDMI 1.4 A (задняя панель)
LAN				10/100/1000 Base-T (задняя панель)
Общие технические характеристики
Дисплей				10,1-дюймовый ёмкостный экран с поддержкой мультитач и управлением жестами, разрешение 1280 х 800 точек
Электропитание				100 ~ 240 В (СКЗ), 50/60 Гц Максимальная потребляемая мощность: 100 Вт Предохранитель: 5 А, класс T, 250 В
Операционная система				Linux
Внутренняя память				256 ГБ
Возможность подключения внешнего накопителя				USB
Условия эксплуатации		температура		0℃ ~ + 40℃
		относительная влажность		0– +30 °C: относительная влажность ≤95%
				+30 °C – +40 °C: относительная влажность ≤75%
Условия хранения		температура		-20℃ ~ + 70℃
		относительная влажность		<+40°C: 5% ~ 90%, без конденсации
				≥+40°C до <+60°C: 5% ~ 80%, без конденсации
				>+60°C до <+70°C: 5% ~ 40%, без конденсации
Массогабаритные характеристики		габариты		358,1 мм × 214,8 мм × 121,4 мм
		установка в стойку		5 U
		масса		5,3 кг

Документы

DNA5202

806.5 Кб

Комплектация

Анализатор цепей векторный DNA5202 – 1 шт.;
Сетевой кабель – 1 шт.

Опции

DNA5000-TDR	Анализ во временной области
DNA5000-DTF	Измерение расстояния до неоднородности

Аксессуары

ECAL109-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 9 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL114-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 14 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL126-35F2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 26,5 ГГц, 2 порта, NMD 3,5 мм (розетка)
MCAL226-35M5	Набор калибровочных мер (для ручной калибровки) SOLT «4 в 1», DC ~ 26,5 ГГц, NMD 3,5 мм (вилка)
MCAL226-35F5	Набор калибровочных мер (для ручной калибровки) SOLT «4 в 1», DC ~ 26,5 ГГц, NMD 3,5 мм (розетка)
MCAL104-NM1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, N-тип (вилка), 50 Ом
MCAL104-NF1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, N-тип (розетка) 50 Ом
MCAL109-NM1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (вилка), 50 Ом
MCAL109-NF1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (розетка) 50 Ом
MCAL109-NK1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (вилка и розетка) 50 Ом
MCAL104-SM1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, SMA (вилка)
MCAL104-SF1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, SMA (розетка)
MCAL109-SM1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (вилка)
MCAL109-SF1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (розетка)
MCAL109-SK1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (вилка и розетка).
MCAL126-35K1	Набор калибровочных мер (для ручной калибровки), DC ~ 26,5 ГГц, NMD 3,5 мм (вилка и розетка)

Анализатор цепей векторный RIGOL DNA5202

Описание модели DNA5202

Назначение

Применение

Особенности и преимущества

Широкий диапазон рабочих частот

Широкий динамический диапазон

Богатые аналитические функции

Гибкое конфигурирование системы

Управляемая калибровка

Опциональные механические и электронные калибровочные комплекты

Широкий выбор дополнительных аксессуаров

Стандартные команды SCPI

Похожие аналоги
