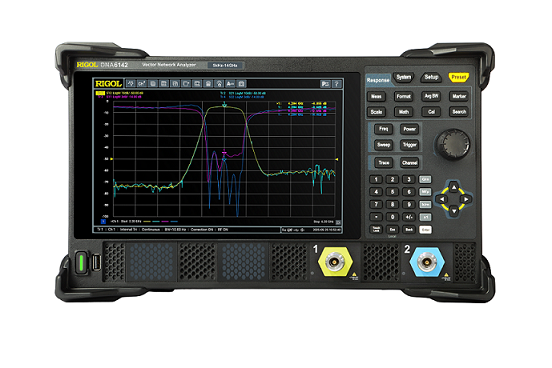

Анализатор цепей векторный RIGOL DNA6142

Сравнить

О доставке

Анализатор цепей векторный двухпортовый DNA6142 — модель новой серии DNA6000.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

2 722 520 ₽

За 1 шт.

Характеристики

Диапазон рабочих частот

5 кГц ~ 14 ГГц

Количество портов

Разъём

N-типа (гнездо)

Размеры

358,1 мм × 214,8 мм × 300 мм

Масса, кг

<11 кг

Модель

RIGOL DNA6142

Все характеристики

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Описание анализатора цепей RIGOL DNA6142

Анализатор цепей векторный четырехпортовый DNA6142 — модель новой серии DNA6000. Благодаря использованию уникальных технических решений, современной элементной базы, изделие обладает высокими техническими характеристиками, имеет эргономичный дизайн, оптимальное соотношение цена/качество.

Назначение

Изделие предназначено для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров) многополюсников (фильтров, усилителей мощности, антенно-фидерных устройств и т.д.), отображения результатов измерений, записи результатов измерения во внутреннюю или внешнюю память..

Особенности и преимущества

диапазон рабочих частот: от 5 кГц до 14 ГГц;
количество измерительных портов: 2;
разъём N-типа (гнездо);
разрешение по частоте: 1 Гц;
максимальная выходная мощность: 10 дБм;
динамический диапазон: 127 дБ (тип.);
уровень шума измерительной трассы: 0,003 дБ _СКЗ;
полоса пропускания ПЧ: от 1 Гц до 10 МГц;
совместимость с механическими и электронными калибровочными модулями ECal, поддержка различных типов калибровки (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Thru);
измерение S-параметров, импеданса, КСВН, анализ во временной области TDR, тестирование антенн и др.;
ручка для переноски, компактные размеры (358,1 мм × 214,8 мм × 300 мм) и небольшой вес;
10,1-дюймовый сенсорный HD-дисплей разрешением 1280 x 800 точек;
интерфейсы связи LAN, USB;
поддержка стандартных команд SCPI;
удаленное управление через Web-интерфейс;
вывод сигнала по HDMI-интерфейсу на внешний монитор;
два режима управления – управление жестами сенсорным экраном, кнопочный режим, внешняя клавиатура/мышь.

Широкий диапазон рабочих частот ….….от 5 кГц до 8,5 ГГц, 2 тестовых порта, тестирование различных испытуемых устройств: пассивных – фильтры, антенны, кабели; активных – усилители мощности.	Широкий динамический диапазон ...превышающий 120 дБ, чрезвычайно низкий уровень шума измерительной трассы обеспечивают точные и стабильные результаты измерений характеристик устройств.


Богатые аналитические функции … прибор имеет встроенные инструменты для различных применений, такие как испытания по принципу «годен/не годен», измерение коэффициента стоячей волны (КСВ), диаграмма Смита, анализ во временной области (TDR), которые можно эффективно использовать как при выполнении НИОКР, так и при контроле качества производственной линии.	Гибкое конфигурирование системы ….легкое добавление/удаление элементов системы – адаптеров, кабелей. Это позволяет точно измерять истинные S-параметры тестируемого устройства (ТУ), гарантирует надежность результатов.


Управляемая калибровка …встроенный мастер калибровки проведет пользователя шаг за шагом к через всю процедуру.	Опционные механические, электронные калибровочные комплекты … производитель предлагает высокоточные и долговечные механические и электронные калибровочные комплекты, охватывающие различные диапазоны частот и типы интерфейсов, обеспечивается прослеживаемость и высокая повторяемость результатов испытаний. Электронные калибровочные комплекты значительно сокращают время подготовки к испытаниям и эффективно исключают человеческий фактор, что делает их идеальным выбором для тех, кто стремится к максимальной эффективности и согласованности.


Широкий выбор дополнительных аксессуаров ….благодаря обширной экосистеме аксессуаров, пользователю не понадобятся дополнительные закупки кабелей, переходов, наборов калибровочных мер SOLT, ключей, что позволит мгновенно приступить к проведению измерений.	Стандартные команды SCPI … прибор снабжён несколькими интерфейсами удаленного управления, поддерживает стандартные команды SCPI, что позволяет осуществлять легкую интеграцию или замену в существующих тестовых системах благодаря совместимости наборов команд без необходимости переписывать сценарии автоматизации и сохранения привычных рабочих процессов.

Применение

научные исследования;
образовательная деятельность;
разработка;
производство;
ремонт;
сервисное обслуживание.

Характеристики

Диапазон рабочих частот	5 кГц ~ 14 ГГц
Количество портов	2
Разъём	N-типа (гнездо)
Размеры	358,1 мм × 214,8 мм × 300 мм
Масса, кг	<11 кг
Модель	RIGOL DNA6142

Характеристики Rigol DNA6142

Наименование параметра				Значение
Количество измерительных портов				2
Динамический диапазон (типовое значение; условия измерений: полоса промежуточной частоты 10 Гц; температура окружающей среды 23°C (± 3°C), отклонение от температуры калибровки < 1°C. Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц).
Диапазон частот				Нормированное значение			Типовой значение
100 кГц – 10 МГц				105 дБ			115 дБ
10 МГц – 6,5 ГГц				120 дБ			127 дБ
6,5 ГГц – 8,5 ГГц				117 дБ			122 дБ
8,5 ГГц – 14,0 ГГц				117 дБ			122 дБ
Характеристики системы после калибровки (комплект калибровочных мер 85052D; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C)
Диапазон частот	Направленность		Согласование источника	Согласование нагрузки	Погрешность передачи			Погрешность отражения
5 кГц – 100 кГц	20 дБ		20 дБ	20 дБ	±0,30 дБ			±0,30 дБ
100 кГц – 10 МГц	42 дБ		42 дБ	40 дБ	±0,01 дБ			±0,01 дБ
10 МГц – 6,5 ГГц	42 дБ		38 дБ	40 дБ	±0,01 дБ			±0,01 дБ
6,5 ГГц – 8,5 ГГц	42 дБ		38 дБ	40 дБ	±0,05 дБ			±0,03 дБ
8,5 ГГц – 14 ГГц	42 дБ		35 дБ	36 дБ	±0,05 дБ			±0,06 дБ
Производительность нескорректированной системы (некалиброванной)
Нормированное значение
Диапазон частот	Направленность		Согласование с источником	Согласование с нагрузкой	Погрешность передачи			Погрешность отражения
100 кГц – 10 МГц	25 дБ		15 дБ	25 дБ	±1,5 дБ			±1,5 дБ
10 МГц – 6,5 ГГц	25 дБ		15 дБ	25 дБ	±1,5 дБ			±1,5 дБ
6,5 ГГц – 8,5 ГГц	25 дБ		15 дБ	25 дБ	±1,5 дБ			±1,5 дБ
8,5 ГГц – 14 ГГц	23 дБ		13 дБ	23 дБ	±1,5 дБ			±1,5 дБ
Типовое значение
Диапазон частот	Направленность		Согласование с источником	Согласование с нагрузкой	Погрешность передачи			Погрешность отражения
100 кГц – 10 МГц	35 дБ		25 дБ	35 дБ	±0,5 дБ			±0,5 дБ
10 МГц – 6,5 ГГц	35 дБ		25 дБ	30 дБ	±0,5 дБ			±0,5 дБ
6,5 ГГц – 8,5 ГГц	35 дБ		25 дБ	30 дБ	±0,5 дБ			±0,5 дБ
8,5 ГГц – 14 ГГц	35 дБ		20 дБ	25 дБ	±0,5 дБ			±0,5 дБ
Выход тестового порта
Частотные характеристики
Скорость старения				<1 ppm/год
Температурная стабильность				0,5 ppm, от 0 ℃ до +50 ℃, опорная температура +25 ℃
Начальная погрешность после калибровки				1 ppm
Разрешающая способность установки частоты				1 Гц
Количество точек сканирования				1 – 100001
Частотный диапазон промежуточных частот				1 Гц – 10 МГц
Максимальный уровень выходной мощности
5 кГц – 100 кГц				0 дБм
100 кГц – 10 МГц				5 дБм
10 МГц – 6,5 ГГц				10 дБм
6,5 ГГц – 8,5 ГГц				8 дБм
8,5 ГГц – 14 ГГц				8 дБм
Диапазон установки уровня выходной мощности
5 кГц – 100 кГц				-40 дБм ~ 0 дБм
100 кГц – 10 МГц				-40 дБм ~ 5 дБм
10 МГц – 6,5 ГГц				-40 дБм ~ 10 дБм
6,5 ГГц – 8,5 ГГц				-40 дБм ~ 8 дБм
8,5 ГГц – 14 ГГц				-40 дБм ~ 8 дБм
Погрешность установки уровня выходной мощности
100 кГц – 100 МГц				±1,0 дБ		±0,6 дБ (тип)
100 МГц – 8,5 ГГц				±1,0 дБ		±0,6 дБ (тип)
8,5 МГц – 14 ГГц				±1,5 дБ		±0,6 дБ (тип)
Линейность выходной мощности сигнала (линейность мощности относительно 0 дБм, режим сканирования: -20 дБм ≤ уровень мощности ≤ 0 дБм)
Диапазон частот				Значение
100 кГц – 100 МГц				±0,6 дБ
100 МГц – 8,5 ГГц				±0,6 дБ
8,5 ГГц – 14 ГГц				±0,6 дБ
Характеристики выходной мощности
Разрешающая способность				0,01 дБ
Максимальный устанавливаемый уровень				10 дБм
Минимальный устанавливаемый уровень				- 40 дБм
Спектральная чистота (при выходной мощности 0 дБм)
Вторая гармоника		100 кГц – 14 ГГц		- 25 дБн
Третья гармоника		100 кГц – 100 МГц		- 30 дБн
		100 МГц – 8,5 ГГц		- 40 дБн
		8,5 ГГц – 14 ГГц		- 30 дБн
Негармонические искажения		100 кГц – 14 ГГц		- 30 дБн
Вход тестового порта
Уровень собственного шума (уровень шума определяется как среднеквадратичное значение коэффициента передачи, измеренное в полосе промежуточной частоты 10 кГц, нормализованное к 1 Гц)
Диапазон частот				Нормированное значение		Типовое значение
100 кГц – 10 МГц				- 105 дБм		- 120 дБм
10 МГц – 6,5 ГГц				- 120 дБм		- 125 дБм
6,5 ГГц – 8,5 ГГц				- 119 дБм		- 124 дБм
8,5 ГГц – 14 ГГц				- 119 дБм		- 124 дБм
Значения шумов измерительной трассы (протестировано после включения питания и установки настроек по умолчанию. Шум измерительной трассы передачи и отражения: полоса промежуточной частоты 1 кГц для сигналов <10 МГц; полоса промежуточной частоты 10 кГц для сигналов ≥ 10 МГц)
Диапазон частот	Модуль коэффициента отражения			Фаза коэффициента отражения
	Нормированное значение		Типовое значение	Нормированное значение		Типовое значение
100 кГц – 10 МГц	0,006 дБ _СКЗ		0,003 дБ _СКЗ	0,045º_СКЗ		0,025º_СКЗ
10 МГц – 8,5 ГГц	0,003 дБ _СКЗ		0,0015 дБ _СКЗ	0,035º_СКЗ		0,013º_СКЗ
8,5 ГГц – 14 ГГц	0,005 дБ _СКЗ		0,002 дБ _СКЗ	0,04º_СКЗ		0,022º_СКЗ
Температурная стабильность (тип)
Диапазон частот	Амплитуда			Фаза
100 кГц — 10 МГц	0,05 дБ/ºС			1,00º /ºС
10 МГц — 6,5 ГГц	0,03 дБ/ºС			0,25º/ºС
6,5 ГГц — 8,5 ГГц	0,04 дБ/ºС			0,30º/ºС
8,5 ГГц — 14 ГГц	0,04 дБ/ºС			0,45º/ºС
Максимальный разрушающий уровень входного сигнала
Максимальный разрушающий уровень входного сигнала				+ 27 дБм, ± 35 В _DC
Время измерения
Время сканирования (тип сканирования CW, центральная частота 1 ГГц, параметр измерения S11, полоса 200 МГц, 201 точка)
				Пропускная способность		Время
Время сканирования (Tsweep)				1 МГц		7,71 мс
				500 кГц		8,05 мс
Время цикла сканирования (Tcycle)				1 МГц		8,23 мс
				500 кГц		8,59 мс
Время подготовки на точку сканирования (Tprep)				/		35 мкс
Время сбора данных на точку (Tacq)				1 МГц		3,5 мкс
				500 кГц		5,3 мкс
Общее время в каждой точке (Tpoint)				1 МГц		38,5 мкс
				500 кГц		40,3 мкс
Время передачи данных (полоса пропускания ПЧ = 1 МГц)
Диапазон частот	Калибровка		RBW	201 точка		401 точка			1601 точка
10 МГц ~ 4,5 ГГц	Некалиброванный		1 МГц	9,8 мс		17,58 мс			64,7 мс
			500 кГц	10,1 мс		18,3 мс			67,3 мс
			100 кГц	12,5 мс		23,2 мс			86,9 мс
			1 кГц	248 мс		498 мс			1985 мс
10 МГц ~ 4,5 ГГц	Двухпортовая калибровка		1 МГц	19,15 мс		34,9 мс			128,6 мс
			500 кГц	19,85 мс		36,2 мс			134,2 мс
			100 кГц	24,8 мс		46,1 мс			174 мс
			1 кГц	501 мс		996 мс			3965 мс
10 МГц ~ 8,5 ГГц	Некалиброванный		1 МГц	10,76 мс		18,5 мс			65,1 мс
			500 кГц	11,08 мс		19,2 мс			67,8 мс
			100 кГц	13,58 мс		24,2 мс			87,6 мс
			1 кГц	251 мс		500 мс			1980 мс
10 МГц ~ 8,5 ГГц	Двухпортовая калибровка		1 МГц	22 мс		37,45 мс			130,6 мс
			500 кГц	22,65 мс		38,9 мс			136,2 мс
			100 кГц	27,6 мс		48,7 мс			175,5 мс
			1 кГц	502 мс		998 мс			3960 мс
10 МГц ~ 8,5 ГГц	Четырёхпортовая калибровка		1 МГц	55,7 мс		95,7 мс			339,7 мс
			500 кГц	56,9 мс		98,9 мс			347,7 мс
			100 кГц	64,5 мс		113,3 мс			408,5 мс
			1 кГц	1016,5 мс		2015,7 мс			8011,7 мс
10 МГц ~ 14 ГГц	Некалиброванный		1 МГц	15,2 мс		24,4 мс			70,8 мс
			500 кГц	15,58 мс		25,15 мс			73,8 мс
			100 кГц	18,05 мс		30,1 мс			93,4 мс
			1 кГц	257 мс		506 мс			2000 мс
10 МГц ~ 14 ГГц	Двухпортовая калибровка		1 МГц	31 мс		49,4 мс			142,5 мс
			500 кГц	31,65 мс		50,7 мс			147,5 мс
			100 кГц	36,55 мс		60,7 мс			187 мс
			1 кГц	511 мс		1008 мс			3990 мс
10 МГц ~ 14 ГГц	Четырёхпортовая калибровка		1 МГц	56,9 мс		97,7 мс			341,3 мс
			500 кГц	57,7 мс		102,9 мс			347,7 мс
			100 кГц	65,7 мс		114,9 мс			409,3 мс
			1 кГц	1023,7 мс		2019,7 мс			8027,7 мс
Входы/выходы
Вход тестового порта ВЧ
Диапазон частот				5 кГц ~ 14 ГГц
Количество измерительных портов				2
Номинальное входное сопротивление				50 Ом
Тип разъёма				N-типа (гнездо)

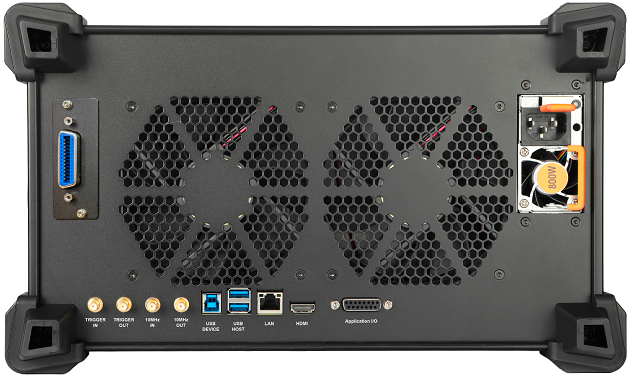

Выход частоты опорного генератора (задняя панель)
Частота				10 МГц
Уровень выходного сигнала				от +3 до +10 дБм, +7 дБм (тип)
Номинальное сопротивление				50 Ом
Тип выходного разъёма				SMA (гнездо)
Вход опорной частоты (задняя панель)
Частота				10 МГц ± 10 ppm
Уровень входного сигнала				от 0 дБм до +10 дБм
Номинальное сопротивление				50 Ом
Тип входного разъёма				SMA (гнездо)
Синхронизация
Вход синхронизации (задняя панель)
Номинальное входное сопротивление				≥ 1 кОм
Входной уровень				3,3 В TTL
Тип входного разъёма				SMA (гнездо)
Выход синхронизации (задняя панель)
Номинальное выходное сопротивление				50 Ом
Входной уровень				3,3 В TTL
Тип входного разъёма				SMA (гнездо)
Интерфейсы связи
USB DEVICE				USB 3.0 (задняя панель)
USB HOST				USB 3.0 (передняя панель-1 ед., задняя панель -2 ед.)
HDMI				HDMI 1.4 A (задняя панель)
LAN				10/100/1000 Base-T (задняя панель)
Application I/O				порт управления внешним ведомым устройством (задняя панель)
GPIB				1 ед. на задней панели
Общие технические характеристики
Дисплей				10,1-дюймовый ёмкостный экран с поддержкой мультитач и управлением жестами, разрешение 1280 х 800 точек
Электропитание				100 В _СКЗ~ 240 В _СКЗ, 50/60 Гц Максимальная потребляемая мощность: 150 Вт Предохранитель: 5 А, класс T, 250 В
Операционная система				Linux
Внутренняя память				256 ГБ
Возможность подключения внешнего накопителя				USB
Условия эксплуатации		температура		0℃ ~ + 40℃
		относительная влажность		0– +30 °C: относительная влажность ≤95%
				+30 °C – +40 °C: относительная влажность ≤75%
Условия хранения		температура		-20℃ ~ + 70℃
		относительная влажность		<+40°C: 5% ~ 90%, без конденсации
				≥+40°C до <+60°C: 5% ~ 80%, без конденсации
				>+60°C до <+70°C: 5% ~ 40%, без конденсации
Массо-габаритные характеристики		габариты		358,1 мм × 214,8 мм × 300 мм
		установка в стойку		5 U
		масса нетто		< 11 кг

Документы

DNA6142

867.2 Кб

Комплектация

Анализатор цепей векторный DNA6142 – 1 шт.;
Сетевой кабель – 1 шт..

Опции

DNA-DTA10 Анализ во временной области

DNA-DTF10 Измерение расстояния до неоднородности

Аксессуары

ECAL109-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 9 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL114-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 14 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL126-35F2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 26,5 ГГц, 2 порта, NMD 3,5 мм (розетка)
MCAL226-35F5	Набор калибровочных мер (для ручной калибровки) SOLT «4 в 1», DC ~ 26,5 ГГц, NMD 3,5 мм (розетка)
MCAL104-NM1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, N-тип (вилка), 50 Ом
MCAL104-NF1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, N-тип (розетка) 50 Ом
MCAL109-NM1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (вилка), 50 Ом
MCAL109-NF1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (розетка) 50 Ом
MCAL109-NK1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (вилка и розетка) 50 Ом
MCAL104-SM1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, SMA (вилка)
MCAL104-SF1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, SMA (розетка)
MCAL109-SM1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (вилка)
MCAL109-SF1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (розетка)
MCAL109-SK1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (вилка и розетка).
MCAL126-35K1	Набор калибровочных мер (для ручной калибровки), DC ~ 26,5 ГГц, NMD 3,5 мм (вилка и розетка)
