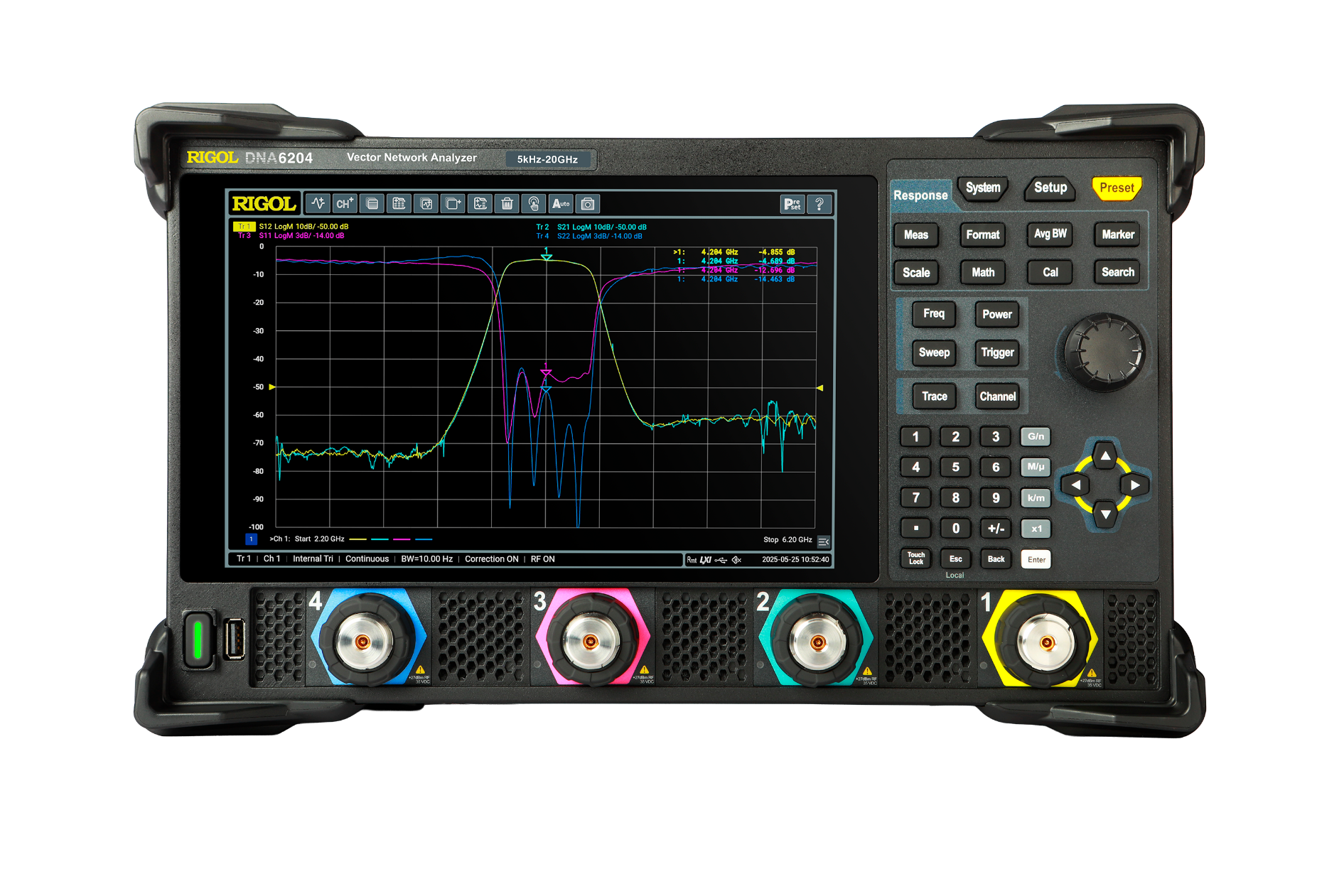

Анализатор цепей векторный RIGOL DNA6202

Сравнить

О доставке

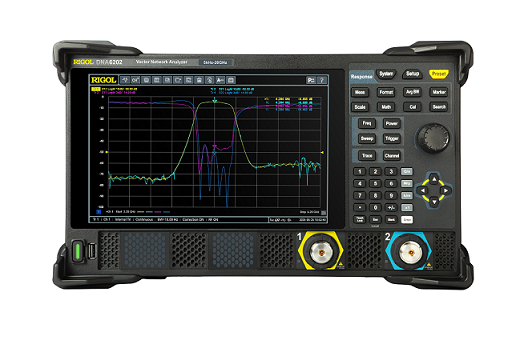

Анализатор цепей векторный четырехпортовый DNA6202 — модель новой серии DNA6000.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

3 623 420 ₽

За 1 шт.

Характеристики

Диапазон рабочих частот

5 кГц ~ 20 ГГц

Количество портов

Разъём

NMD 3,5 мм (вилка)

Размеры

358,1 мм × 214,8 мм × 300 мм

Масса, кг

<11 кг

Модель

RIGOL DNA6202

Все характеристики

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Описание анализатора цепей RIGOL DNA6202

Анализатор цепей векторный четырехпортовый DNA6202 — модель новой серии DNA6000.

Благодаря использованию уникальных технических решений, современной элементной базы, изделие обладает высокими техническими характеристиками, имеет эргономичный дизайн, оптимальное соотношение цена/качество.

Назначение

Изделие предназначено для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров) многополюсников (фильтров, усилителей мощности, антенно-фидерных устройств и т.д.), отображения результатов измерений, записи результатов измерения во внутреннюю или внешнюю память.

Особенности и преимущества

диапазон рабочих частот: от 5 кГц до 20 ГГц;
количество измерительных портов: 2;
разъем: NMD 3.5 мм (вилка);
разрешение по частоте: 1 Гц;
максимальная выходная мощность: 10 дБм;
динамический диапазон: 127 дБ (тип.);
уровень шума измерительной трассы: 0,003 дБ (СКЗ);
полоса пропускания ПЧ: от 1 Гц до 10 МГц;
совместимость с механическими и электронными калибровочными модулями ECal, поддержка различных типов калибровки (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Thru);
измерение S-параметров, анализ во временной области TDA, тестирование антенн;
ручка для переноски, компактные размеры (358,1 мм × 214,8 мм × 300 мм) и небольшой вес;
10,1-дюймовый сенсорный HD-дисплей разрешением 1280 x 800 точек;
интерфейсы связи LAN, USB;
поддержка стандартных команд SCPI;
удаленное управление через Web-интерфейс;
вывод сигнала по HDMI-интерфейсу на внешний монитор;
два режима управления – управление жестами сенсорным экраном, кнопочный режим, внешняя клавиатура/мышь.

Широкий диапазон рабочих частот ….от 5 кГц до 20 ГГц, 4 тестовых порта, тестирование различных испытуемых устройств: пассивных – фильтры, антенны, кабели; активных – усилители мощности	Широкий динамический диапазон ….превышающий 120 дБ, чрезвычайно низкий уровень шума измерительной трассы обеспечивают точные и стабильные результаты измерений характеристик устройств.


Богатые аналитические функции … прибор имеет встроенные инструменты для различных применений, такие как испытания по принципу «годен/не годен», измерение коэффициента стоячей волны (КСВ), диаграмма Смита, анализ во временной области (TDR), которые можно эффективно использовать как при выполнении НИОКР, так и при контроле качества производственной линии.	Гибкое конфигурирование системы ….легкое добавление/удаление элементов системы – адаптеров, кабелей. Это позволяет точно измерять истинные S-параметры тестируемого устройства (ТУ), гарантирует надежность результатов.


Управляемая калибровка …встроенный мастер калибровки проведет пользователя шаг за шагом к через всю процедуру.	Опционные механические, электронные калибровочные комплекты … производитель предлагает высокоточные и долговечные механические и электронные калибровочные комплекты, охватывающие различные диапазоны частот и типы интерфейсов, обеспечивается прослеживаемость и высокая повторяемость результатов испытаний. Электронные калибровочные комплекты значительно сокращают время подготовки к испытаниям и эффективно исключают человеческий фактор, что делает их идеальным выбором для тех, кто стремится к максимальной эффективности и согласованности.


Широкий выбор дополнительных аксессуаров ….благодаря обширной экосистеме аксессуаров, пользователю не понадобятся дополнительные закупки кабелей, переходов, наборов калибровочных мер SOLT, ключей, что позволит мгновенно приступить к проведению измерений.	Стандартные команды SCPI … прибор снабжён несколькими интерфейсами удаленного управления, поддерживает стандартные команды SCPI, что позволяет осуществлять легкую интеграцию или замену в существующих тестовых системах благодаря совместимости наборов команд без необходимости переписывать сценарии автоматизации и сохранения привычных рабочих процессов.

Применение

научные исследования;
образовательная деятельность;
разработка;
производство;
ремонт;
сервисное обслуживание.

Характеристики

Диапазон рабочих частот	5 кГц ~ 20 ГГц
Количество портов	2
Разъём	NMD 3,5 мм (вилка)
Размеры	358,1 мм × 214,8 мм × 300 мм
Масса, кг	<11 кг
Модель	RIGOL DNA6202

Характеристики Rigol DNA6202

Наименование параметра

Значение

Количество измерительных портов

Динамический диапазон

(типовое значение; условия измерений: полоса промежуточной частоты 10 Гц; температура окружающей среды 23°C (± 3°C), отклонение от температуры калибровки < 1°C. Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц).

Диапазон частот

Нормированное значение

Типовой значение

100 кГц – 10 МГц

105 дБ

115 дБ

10 МГц – 6,5 ГГц

120 дБ

127 дБ

6,5 ГГц – 8,5 ГГц

117 дБ

122 дБ

8,5 ГГц – 14,0 ГГц

117 дБ

122 дБ

14 ГГц – 20,0 ГГц

110 дБ

115 дБ

Характеристики системы после калибровки

(комплект калибровочных мер 85052D; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C)

Диапазон частот

Направленность

Согласование источника

Согласование нагрузки

Погрешность передачи

Погрешность отражения

5 кГц – 100 кГц

20 дБ

±0,30 дБ

100 кГц – 10 МГц

42 дБ

40 дБ

±0,01 дБ

10 МГц – 6,5 ГГц

42 дБ

38 дБ

40 дБ

±0,01 дБ

6,5 ГГц – 8,5 ГГц

42 дБ

38 дБ

40 дБ

±0,05 дБ

±0,03 дБ

8,5 ГГц – 14 ГГц

42 дБ

35 дБ

36 дБ

±0,05 дБ

±0,06 дБ

14 ГГц – 20 ГГц

40 дБ

35 дБ

36 дБ

±0,07 дБ

Производительность нескорректированной системы (некалиброванной)

Нормированное значение

Диапазон частот

Направленность

Согласование с источником

Согласование с нагрузкой

Погрешность передачи

Погрешность отражения

100 кГц – 10 МГц

25 дБ

15 дБ

25 дБ

±1,5 дБ

10 МГц – 6,5 ГГц

25 дБ

15 дБ

25 дБ

±1,5 дБ

6,5 ГГц – 8,5 ГГц

25 дБ

15 дБ

25 дБ

±1,5 дБ

8,5 ГГц – 14 ГГц

23 дБ

13 дБ

23 дБ

±1,5 дБ

14 ГГц – 20 ГГц

20 дБ

10 дБ

20 дБ

±1,5 дБ

Типовое значение

Диапазон частот

Направленность

Согласование с источником

Согласование с нагрузкой

Погрешность передачи

Погрешность отражения

100 кГц – 10 МГц

35 дБ

25 дБ

35 дБ

±0,5 дБ

10 МГц – 6,5 ГГц

35 дБ

25 дБ

30 дБ

±0,5 дБ

6,5 ГГц – 8,5 ГГц

35 дБ

25 дБ

30 дБ

±0,5 дБ

8,5 ГГц – 14 ГГц

35 дБ

20 дБ

25 дБ

±0,5 дБ

14 ГГц – 20 ГГц

30 дБ

20 дБ

25 дБ

±0,5 дБ

Выход тестового порта

Частотные характеристики

Скорость старения

<1 ppm/год

Температурная стабильность

0,5 ppm, от 0 ℃ до +50 ℃, опорная температура +25 ℃

Начальная погрешность после калибровки

1 ppm

Разрешающая способность установки частоты

1 Гц

Количество точек сканирования

1 – 100001

Частотный диапазон промежуточных частот

1 Гц – 10 МГц

Максимальный уровень выходной мощности

5 кГц – 100 кГц

0 дБм

100 кГц – 10 МГц

5 дБм

10 МГц – 6,5 ГГц

10 дБм

6,5 ГГц – 8,5 ГГц

8 дБм

8,5 ГГц – 14 ГГц

8 дБм

14 ГГц – 20 ГГц

6 дБм

Диапазон установки уровня выходной мощности

5 кГц – 100 кГц

-40 дБм ~ 0 дБм

100 кГц – 10 МГц

-40 дБм ~ 5 дБм

10 МГц – 6,5 ГГц

-40 дБм ~ 10 дБм

6,5 ГГц – 8,5 ГГц

-40 дБм ~ 8 дБм

8,5 ГГц – 14 ГГц

-40 дБм ~ 8 дБм

14 ГГц – 20 ГГц

-40 дБм ~ 6 дБм

Погрешность установки уровня выходной мощности

100 кГц – 100 МГц

±1,0 дБ

±0,6 дБ (тип)

100 МГц – 8,5 ГГц

±1,0 дБ

±0,6 дБ (тип)

8,5 МГц – 14 ГГц

±1,5 дБ

±0,6 дБ (тип)

14 МГц – 20 ГГц

±1,5 дБ

±0,6 дБ (тип)

Линейность выходной мощности сигнала

(линейность мощности относительно 0 дБм, режим сканирования: -20 дБм ≤ уровень мощности ≤ 0 дБм)

Диапазон частот

Значение

100 кГц – 100 МГц

±0,6 дБ

100 МГц – 8,5 ГГц

±0,6 дБ

8,5 ГГц – 20 ГГц

±0,6 дБ

Характеристики выходной мощности

Разрешающая способность

0,01 дБ

Максимальный устанавливаемый уровень

10 дБм

Минимальный устанавливаемый уровень

- 40 дБм

Спектральная чистота (при выходной мощности 0 дБм)

Вторая гармоника

100 кГц – 20 ГГц

- 25 дБн

Третья гармоника

100 кГц – 100 МГц

- 30 дБн

100 МГц – 8,5 ГГц

- 40 дБн

8,5 ГГц – 20 ГГц

- 30 дБн

Негармонические искажения

100 кГц – 20 ГГц

- 30 дБн

Вход тестового порта

Уровень собственного шума

(уровень шума определяется как среднеквадратичное значение коэффициента передачи, измеренное в полосе промежуточной частоты 10 кГц, нормализованное к 1 Гц)

Диапазон частот

Нормированное значение

Типовое значение

100 кГц – 10 МГц

- 105 дБм

- 120 дБм

10 МГц – 6,5 ГГц

- 120 дБм

- 125 дБм

6,5 ГГц – 8,5 ГГц

- 119 дБм

- 124 дБм

8,5 ГГц – 14 ГГц

- 119 дБм

- 124 дБм

14 ГГц – 20 ГГц

- 114 дБм

- 119 дБм

Значения шумов измерительной трассы

(протестировано после включения питания и установки настроек по умолчанию. Шум измерительной трассы передачи и отражения: полоса промежуточной частоты 1 кГц для сигналов <10 МГц; полоса промежуточной частоты 10 кГц для сигналов ≥ 10 МГц)

Диапазон частот

Модуль коэффициента отражения

Фаза коэффициента отражения

Нормированное значение

Типовое значение

Нормированное значение

Типовое значение

100 кГц – 10 МГц

0,006 дБ _СКЗ

0,003 дБ _СКЗ

0,045º_СКЗ

0,025º_СКЗ

10 МГц – 8,5 ГГц

0,003 дБ _СКЗ

0,0015 дБ _СКЗ

0,035º_СКЗ

0,013º_СКЗ

8,5 ГГц – 14 ГГц

0,005 дБ _СКЗ

0,002 дБ _СКЗ

0,04º_СКЗ

0,022º_СКЗ

14 ГГц – 20 ГГц

0,0055 дБ _СКЗ

0,0025 дБ _СКЗ

0,045º_СКЗ

0,025º_СКЗ

Температурная стабильность (тип)

Диапазон частот

Амплитуда

Фаза

100 кГц — 10 МГц

0,05 дБ/ºС

1,00º /ºС

10 МГц — 6,5 ГГц

0,03 дБ/ºС

0,25º/ºС

6,5 ГГц — 8,5 ГГц

0,04 дБ/ºС

0,30º/ºС

8,5 ГГц — 14 ГГц

0,04 дБ/ºС

0,45º/ºС

14 ГГц – 20 ГГц

0,05 дБ _СКЗ

0,60º/ºС

0,04º_СКЗ

0,022º_СКЗ

Максимальный разрушающий уровень входного сигнала

+ 27 дБм, ± 35 В _DC

Время измерения

Время сканирования

(тип сканирования CW, центральная частота 1 ГГц, параметр измерения S11, полоса 200 МГц, 201 точка)

Пропускная способность

Время

Время сканирования (Tsweep)

1 МГц

7,71 мс

500 кГц

8,05 мс

Время цикла сканирования (Tcycle)

1 МГц

8,23 мс

500 кГц

8,59 мс

Время подготовки на точку сканирования (Tprep)

35 мкс

Время сбора данных на точку (Tacq)

1 МГц

3,5 мкс

500 кГц

5,3 мкс

Общее время в каждой точке (Tpoint)

1 МГц

38,5 мкс

500 кГц

40,3 мкс

Время передачи данных

(полоса пропускания ПЧ = 1 МГц)

Диапазон частот

Калибровка

RBW

201 точка

401 точка

1601 точка

10 МГц ~ 4,5 ГГц

Некалиброванный

1 МГц

9,8 мс

17,58 мс

64,7 мс

500 кГц

10,1 мс

18,3 мс

67,3 мс

100 кГц

12,5 мс

23,2 мс

86,9 мс

1 кГц

248 мс

498 мс

1985 мс

10 МГц ~ 4,5 ГГц

Двухпортовая калибровка

1 МГц

19,15 мс

34,9 мс

128,6 мс

500 кГц

19,85 мс

36,2 мс

134,2 мс

100 кГц

24,8 мс

46,1 мс

174 мс

1 кГц

501 мс

996 мс

3965 мс

10 МГц ~ 8,5 ГГц

Некалиброванный

1 МГц

10,76 мс

18,5 мс

65,1 мс

500 кГц

11,08 мс

19,2 мс

67,8 мс

100 кГц

13,58 мс

24,2 мс

87,6 мс

1 кГц

251 мс

500 мс

1980 мс

10 МГц ~ 8,5 ГГц

Двухпортовая калибровка

1 МГц

22 мс

37,45 мс

130,6 мс

500 кГц

22,65 мс

38,9 мс

136,2 мс

100 кГц

27,6 мс

48,7 мс

175,5 мс

1 кГц

502 мс

998 мс

3960 мс

10 МГц ~ 8,5 ГГц

Четырёхпортовая калибровка

1 МГц

55,7 мс

95,7 мс

339,7 мс

500 кГц

56,9 мс

98,9 мс

347,7 мс

100 кГц

64,5 мс

113,3 мс

408,5 мс

1 кГц

1016,5 мс

2015,7 мс

8011,7 мс

10 МГц ~ 20 ГГц

Некалиброванный

1 МГц

15,2 мс

24,4 мс

70,8 мс

500 кГц

15,58 мс

25,15 мс

73,8 мс

100 кГц

18,05 мс

30,1 мс

93,4 мс

1 кГц

257 мс

506 мс

2000 мс

10 МГц ~ 20 ГГц

Двухпортовая калибровка

1 МГц

31 мс

49,4 мс

142,5 мс

500 кГц

31,65 мс

50,7 мс

147,5 мс

100 кГц

36,55 мс

60,7 мс

187 мс

1 кГц

511 мс

1008 мс

3990 мс

10 МГц ~ 20 ГГц

Четырёхпортовая калибровка

1 МГц

56,9 мс

97,7 мс

341,3 мс

500 кГц

57,7 мс

102,9 мс

347,7 мс

100 кГц

65,7 мс

114,9 мс

409,3 мс

1 кГц

1023,7 мс

2019,7 мс

8027,7 мс

Входы/выходы

Вход тестового порта ВЧ

Диапазон частот

5 кГц ~ 20 ГГц

Количество измерительных портов

Номинальное входное сопротивление

50 Ом

Тип разъёма

NMD 3,5 мм (вилка)

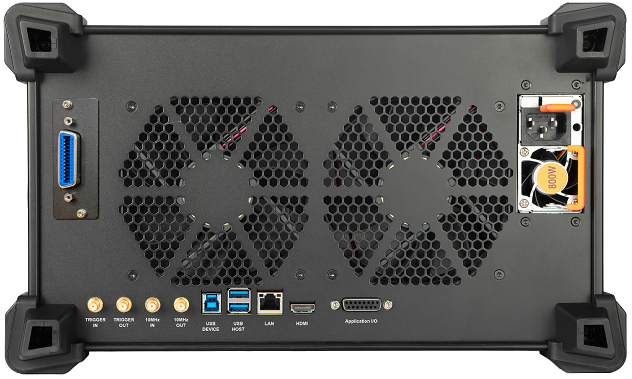

Выход частоты опорного генератора (задняя панель)

Частота

10 МГц

Уровень выходного сигнала

от +3 до +10 дБм, +7 дБм (тип)

Номинальное сопротивление

50 Ом

Тип выходного разъёма

SMA (гнездо)

Вход опорной частоты (задняя панель)

Частота

10 МГц ± 10 ppm

Уровень входного сигнала

от 0 дБм до +10 дБм

Номинальное сопротивление

50 Ом

Тип входного разъёма

SMA (гнездо)

Синхронизация

Вход синхронизации

(задняя панель)

Номинальное входное сопротивление

≥ 1 кОм

Входной уровень

3,3 В TTL

Тип входного разъёма

SMA (гнездо)

Выход синхронизации

(задняя панель)

Номинальное выходное сопротивление

50 Ом

Входной уровень

3,3 В TTL

Тип входного разъёма

SMA (гнездо)

Интерфейсы связи

USB DEVICE

Документы

DNA6202

874.4 Кб

Комплектация

Анализатор цепей векторный DNA6202 – 1 шт.
Сетевой кабель – 1 шт.

Опции

DNA-DTA10	Анализ во временной области
DNA-DTF10	Измерение расстояния до неоднородности

Аксессуары

ECAL109-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 9 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL114-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 14 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL126-35F2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 26,5 ГГц, 2 порта, NMD 3,5 мм (розетка)
MCAL226-35F5	Набор калибровочных мер (для ручной калибровки) SOLT «4 в 1», DC ~ 26,5 ГГц, NMD 3,5 мм (розетка)
MCAL104-NM1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, N-тип (вилка), 50 Ом
MCAL104-NF1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, N-тип (розетка) 50 Ом
MCAL109-NM1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (вилка), 50 Ом
MCAL109-NF1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (розетка) 50 Ом
MCAL109-NK1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (вилка и розетка) 50 Ом
MCAL104-SM1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, SMA (вилка)
MCAL104-SF1	Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, SMA (розетка)
MCAL109-SM1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (вилка)
MCAL109-SF1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (розетка)
MCAL109-SK1	Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (вилка и розетка).
MCAL126-35K1	Набор калибровочных мер (для ручной калибровки), DC ~ 26,5 ГГц, NMD 3,5 мм (вилка и розетка)
