Анализатор цепей векторный двухпортовый ультрапортативный RIGOL DNA804

Сравнить

В наличии

О доставке

Анализатор цепей векторный двухпортовый DNA804 — модель новой, ультрапортативной серии DNA800.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Диапазон рабочих частот

5 кГц ~ 4,5 ГГц

Количество портов

Разъём

N-типа (розетка)

Модель

RIGOL DNA804

Все характеристики

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Описание модели DNA804

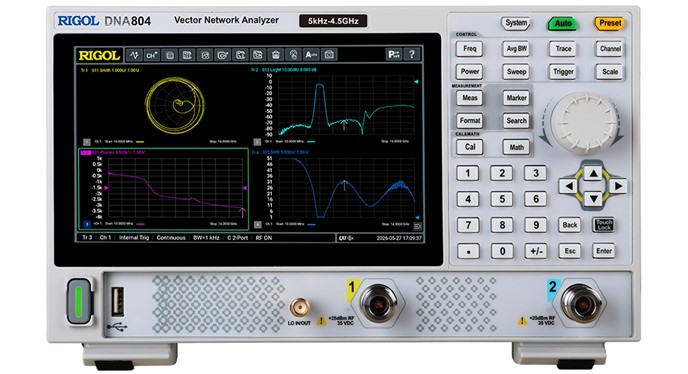

Анализатор цепей векторный двухпортовый DNA804 — модель новой, ультрапортативной серии DNA800.

Благодаря использованию уникальных технических решений, современной элементной базы, изделие обладает высокими техническими характеристиками, имеет эргономичный дизайн, лучшее в отрасли соотношение цена/качество.

Назначение

Прибор предназначен для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров) многополюсников (фильтров, усилителей мощности, антенно-фидерных устройств и т.д.), отображения результатов измерений, записи результатов измерения во внутреннюю или внешнюю память.

Применение

научные исследования;
образовательная деятельность;
разработка;
производство;
ремонт;
сервисное обслуживание.

Особенности и преимущества

диапазон рабочих частот: от 5 кГц до 4,5 ГГц;
количество измерительных портов: 2;
разрешение по частоте: 1 Гц;
максимальная выходная мощность: 10 дБм;
динамический диапазон: 125 дБ (тип.);
уровень шума измерительной трассы: 0,005 дБ (СКЗ);
полоса пропускания ПЧ: от 1 Гц до 3 МГц;
совместимость с механическими и электронными калибровочными модулями ECal, поддержка различных типов калибровки (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Thru)
измерение S-параметров, импеданса, КСВН, анализ во временной области TDR, тестирование антенн и др.
компактные размеры и малый вес
7-дюймовый сенсорный HD-дисплей разрешением 1024 x 600 точек
интерфейсы связи LAN, USB
поддержка стандартных команд SCPI
удаленное управление через Web-интерфейс
вывод видеосигнала по HDMI-интерфейсу на внешний монитор
два режима управления – управление жестами сенсорным экраном, кнопочный режим, внешняя клавиатура/мышь.

Высокая производительность в малом корпусе Вес каждой модели составляет всего 1,9 кг. Помещается в ультрапортативную фирменную сумку RIGOL для использования в походных, лабораторных и производственных условиях.	Электропитание от USB Type-C PD В качестве источника энергии можно использовать внешний power bank, что существенно расширяет географию использования прибора.


Два измерительных порта, широкий частотный диапазон Диапазон рабочих частот от 5 кГц до 4,5 ГГц. При двухпортовой архитектуре возможно измерения матрицы четырёх S-параметров (S11 / S12 / S21 / S22) и импеданса. При каскадном соединении двух устройств можно расширить конфигурацию до четырёхпортовой.	Полный функционал векторного анализатора цепей Все модели поддерживают расширение портов, экспорт данных, тестирование по маске «прошел/не прошел», а также анализ неисправностей и импеданса кабелей – опции DTF/TDA. Множество поддерживаемых форматов данных и многооконный дисплей повышают эффективность измерений.


Новые электронные калибровочные модули Серии ECAL300/400 упрощают калибровку двух портов благодаря удобству подключения и автоматизации калибровки. Помимо этого, поддерживаются прецизионные механические калибровочные комплекты для удовлетворения различных требований к применению.	Оснащены стандартными разъёмами USB, LAN, HDMI Интерфейсы USB и LAN поддерживают удаленную связь со стандартным набором команд SCPI. Выход HDMI позволяет подключать внешний дисплей для улучшения качества изображения.


WebControl Доступ к прибору и управление им через Web-браузер с использованием его IP-адреса — установка программного обеспечения на ПК не требуется. Идеально подходит для удаленного управления и отладки c помощью команд SCPI.

Похожие аналоги

DNA808, DNA814.

Характеристики

Диапазон рабочих частот	5 кГц ~ 4,5 ГГц
Количество портов	2
Разъём	N-типа (розетка)
Модель	RIGOL DNA804

Характеристики Rigol DNA804

Наименование параметра				Значение
Количество измерительных портов				2
Частотный диапазон				5 кГц – 4,5 ГГц
Динамический диапазон (условия измерений: полоса ПЧ 10 Гц; температура окружающей среды 23°C (± 3°C), отклонение от температуры калибровки <1°C. Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц).
Диапазон частот				Нормированное значение		Типовое значение
100 кГц – 10 МГц				100 дБ		110 дБ
10 МГц – 4,5 ГГц				115 дБ		125 дБ
Характеристики системы после калибровки (электронный калибровочный модуль ECAL100/200; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C)
Диапазон частот	Направленность	Согласование нагрузки		Согласование источника	Погрешность передачи			Погрешность отражения
5 кГц – 100 кГц	46 дБ	35 дБ		30 дБ	±0,30 дБ			±0,30 дБ
100 кГц – 10 МГц	55 дБ	48 дБ		45 дБ	±0,06 дБ			±0,08 дБ
10 МГц – 4,5 ГГц	50 дБ	42 дБ		38 дБ	±0,10 дБ			±0,08 дБ
Характеристики системы после калибровки (электронный калибровочный модуль ECAL300/400; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C)
Диапазон частот	Направленность	Согласование нагрузки		Согласование источника	Погрешность передачи			Погрешность отражения
5 кГц – 100 кГц	35 дБ	30 дБ		28 дБ	±0,30 дБ			±0,30 дБ
100 кГц – 10 МГц	55 дБ	45 дБ		42 дБ	±0,06 дБ			±0,10 дБ
10 МГц – 4,5 ГГц	50 дБ	42 дБ		35 дБ	±0,15 дБ			±0,10 дБ
Характеристики системы после калибровки (механический калибровочный комплект 85054D; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C)
Диапазон частот	Направленность	Согласование нагрузки		Согласование источника	Погрешность передачи			Погрешность отражения
5 кГц – 100 кГц	35 дБ	30 дБ		25 дБ	±0,30 дБ			±0,30 дБ
100 кГц – 10 МГц	55 дБ	50 дБ		48 дБ	±0,02 дБ			±0,04 дБ
10 МГц – 4,5 ГГц	50 дБ	45 дБ		38 дБ	±0,02 дБ			±0,04 дБ
Производительность нескорректированной системы (некалиброванной)
Нормированное значение
Диапазон частот	Направленность	Согласование нагрузки		Согласование источника	Погрешность передачи			Погрешность отражения
5 кГц – 100 кГц	20 дБ	12 дБ		20 дБ	±1,5 дБ			±1,5 дБ
100 кГц – 10 МГц	25 дБ	15 дБ		25 дБ	±1,5 дБ			±1,5 дБ
10 МГц – 4,5 ГГц	25 дБ	15 дБ		25 дБ	±1,5 дБ			±1,5 дБ
Выход тестового порта
Частотные характеристики
Скорость старения				<1х10^-6/год
Температурная стабильность				0,5х10^-6, от 0 ℃ до +40 ℃, опорная температура +25 ℃
Начальная погрешность после калибровки				1х10^-6
Разрешающая способность установки частоты				1 Гц
Количество точек сканирования				1 – 100001
Частотный диапазон промежуточных частот				1 Гц – 3 МГц
Максимальный уровень выходной мощности
5 кГц – 100 кГц				0 дБм
100 кГц – 10 МГц				5 дБм
10 МГц – 4,5 ГГц				10 дБм
Диапазон установки уровня выходной мощности
5 кГц – 100 кГц				-40 дБм ~ 0 дБм
100 кГц – 10 МГц				-40 дБм ~ 5 дБм
10 МГц – 4,5 ГГц				-40 дБм ~ 10 дБм
Погрешность установки уровня выходной мощности
100 кГц –4,5 ГГц				±1,0 дБ (норм)			±0,6 дБ (тип)
Линейность выходной мощности сигнала (линейность мощности относительно -5 дБм, режим сканирования: -25 дБм ≤ уровень мощности ≤ 0 дБм)
100 кГц – 4,5 ГГц				±0,6 дБ
Характеристики выходной мощности
Разрешающая способность				0,01 дБ
Максимальный устанавливаемый уровень				10 дБм
Минимальный устанавливаемый уровень				- 40 дБм
Спектральная чистота (при выходной мощности 0 дБм)
Гармонические искажения второго порядка			100 кГц – 4,5 ГГц	- 20 дБн
Интермодуляционные искажения третьего порядка и субгармоники			100 кГц – 4,5 ГГц	- 30 дБн
Негармонические искажения			100 кГц – 4,5 ГГц	- 40 дБн
Вход тестового порта
Уровень собственного шума (уровень шума определяется как СКЗ коэффициента передачи, измеренное в полосе промежуточной частоты 10 кГц, нормализованное к 1 Гц)
Диапазон частот				Нормированное значение			Типовое значение
100 кГц – 10 МГц				- 100 дБм			- 110 дБм
10 МГц – 4,5 ГГц				- 115 дБм			- 120 дБм
Значения шумов измерительной трассы (протестировано после включения питания и установки настроек по умолчанию. Шум измерительной трассы передачи и отражения: полоса промежуточной частоты 1 кГц для сигналов <10 МГц; полоса промежуточной частоты 10 кГц для сигналов ≥ 10 МГц)
Диапазон частот	Модуль коэффициента отражения			Фаза коэффициента отражения
	Нормированное значение	Типовое значение		Нормированное значение			Типовое значение
100 кГц – 10 МГц	0,006 дБ _СКЗ	0,0030 дБ _СКЗ		0,045º_СКЗ			0,025º_СКЗ
10 МГц – 4,5 ГГц	0,005 дБ _СКЗ	0,0015 дБ _СКЗ		0,035º_СКЗ			0,020º_СКЗ
Температурная стабильность (тип)
Диапазон частот	Амплитуда			Фаза
5 кГц — 100 кГц	0,03 дБ/ºС			0,20º / ºС
100 кГц — 4,5 ГГц	0,02 дБ/ºС			0,10º / ºС
Максимальный разрушающий уровень входного сигнала
Максимальный разрушающий уровень входного сигнала				+ 25 дБм; ± 35 В _DC
Время измерения
Время сканирования (тип сканирования CW, центральная частота 1 ГГц, параметр измерения S11, полоса 200 МГц, 201 точка)
				Пропускная способность			Время
Время сканирования (Tsweep)				1 МГц			11,20 мс
				500 кГц			11,25 мс
Время цикла сканирования (Tcycle)				1 МГц			11,20 мс
				500 кГц			11,25 мс
Время подготовки на точку сканирования (Tprep)				/			50 мкс
Время сбора данных на точку (Tacq)				1 МГц			3,5 мкс
				500 кГц			5,3 мкс
Общее время в каждой точке (Tpoint)				1 МГц			53,5 мкс
				500 кГц			55,3 мкс
Время измерения
Диапазон частот	Калибровка	IFBW		201 точка			401 точка		1601 точка
10 МГц ~ 4,5 ГГц	Некалиброванный	1 МГц		12,52 мс			22,93 мс		85,40 мс
		500 кГц		12,52 мс			22,94 мс		85,40 мс
		100 кГц		12,56 мс			22,98 мс		85,46 мс
		1 кГц		202 мс			402 мс		1599 мс
10 МГц ~ 4,5 ГГц	Двухпортовая калибровка	1 МГц		25,11 мс			45,81 мс		170,77 мс
		500 кГц		25,00 мс			45,82 мс		170,78 мс
		100 кГц		25,10 мс			45,93 мс		170,90 мс
		1 кГц		407 мс			806 мс		3198 мс
Входы/выходы
Вход тестового порта ВЧ (на передней панели)
Диапазон частот				5 кГц ~ 4,5 ГГц
Количество измерительных портов				2
Номинальное входное сопротивление				50 Ом
Тип разъёма				N-типа (розетка)

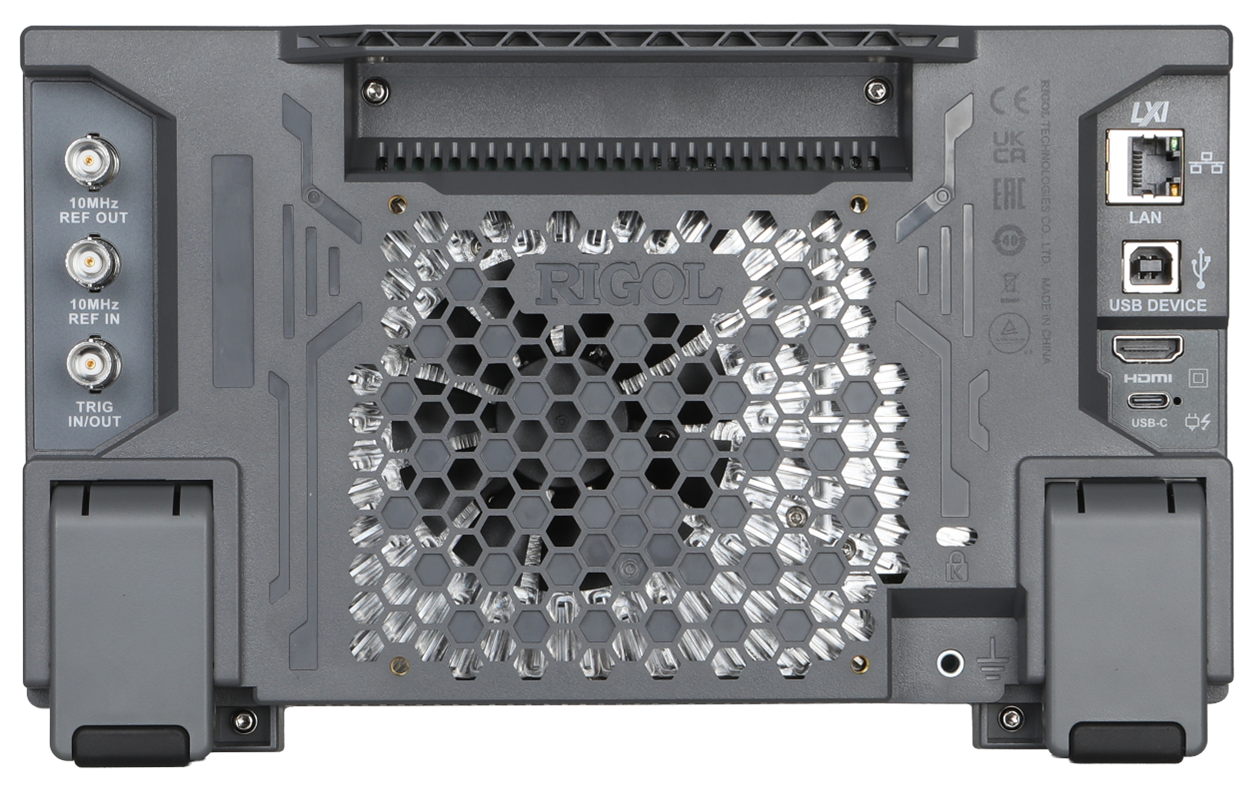

Выход частоты опорного генератора (задняя панель)
Частота				10 МГц
Уровень выходного сигнала				от +3 до +10 дБм, +7 дБм (тип)
Номинальное сопротивление				50 Ом
Тип выходного разъёма				BNC (розетка)
Вход внешней опорной частоты (задняя панель)
Частота				10 МГц ± 10 ppm
Уровень входного сигнала				от 0 дБм до +10 дБм
Номинальное сопротивление				50 Ом
Тип входного разъёма				BNC (розетка)
Синхронизация
Вход синхронизации (задняя панель)
Номинальное входное сопротивление				≥ 1 кОм
Входной уровень				3,3 В TTL
Тип входного разъёма				BNC (розетка)
Выход синхронизации (задняя панель)
Номинальное выходное сопротивление				50 Ом
Входной уровень				3,3 В TTL
Тип входного разъёма				BNC (розетка)
Интерфейсы связи
USB DEVICE				USB 2.0 (задняя панель)
USB HOST				USB 2.0 (передняя панель)
HDMI				HDMI 1.4 A (задняя панель)
LAN				10/100 Base-T (задняя панель)
Общие технические характеристики
Дисплей				7-дюймовый ёмкостный экран с поддержкой мультитач и управлением жестами, разрешение 1024 х 600 точек
Электропитание				Type-C DC 20 В/ 5 А Макс. потребляемая мощность 50 Вт
Операционная система				Linux
Внутренняя память				32 ГБ
Возможность подключения внешнего накопителя				USB
Условия эксплуатации			температура	0℃ ~ + 40℃
			относительная влажность	0– +30 °C: относительная влажность ≤95%
				+30 °C – +40 °C: относительная влажность ≤75%
Условия хранения			температура	-20℃ ~ + 60℃
			относительная влажность	<+40°C: 5% ~ 90%, без конденсации
				≥+40°C до <+60°C: 5% ~ 80%, без конденсации
Массо-габаритные характеристики			габариты	265,35 мм × 161,75 мм × 77,38 мм
			масса нетто	<1,9 кг

Комплектация

анализатор цепей векторный двухпортовый ультрапортативный DNA804 – 1 шт.
адаптер сетевой – 1 шт.
кабель сетевой – 1 шт.

Опции

DNA-TDA10	Анализ во временной области
DNA-DTF10	Измерение расстояния до неоднородности

Аксессуары

ECAL304-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 4,5 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL309-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 9 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL314-NF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 14 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL304-SF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 4,5 ГГц, 2 порта, SMA (розетка), 50 Ом
ECAL309-SF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 9 ГГц, 2 порта, SMA (розетка), 50 Ом
ECAL314-SF2	Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 14 ГГц, 2 порта, SMA (розетка), 50 Ом
ECAL404-NF2	Модуль калибровочный электронный (для автоматической калибровки), DC ~ 4,5 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL409-NF2	Модуль калибровочный электронный (для автоматической калибровки), DC ~ 9 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL414-NF2	Модуль калибровочный электронный (для автоматической калибровки), DC ~ 14 ГГц, 2 порта, N-тип (розетка), 50 Ом
ECAL404-SF2	Модуль калибровочный электронный (для автоматической калибровки), DC ~ 4,5 ГГц, 2 порта, SMA (розетка), 50 Ом
ECAL409-SF2	Модуль калибровочный электронный (для автоматической калибровки), DC ~ 9 ГГц, 2 порта, SMA (розетка), 50 Ом
ECAL414-SF2	Модуль калибровочный электронный (для автоматической калибровки), DC ~ 14 ГГц, 2 порта, SMA (розетка), 50 Ом
Наборы калибровочных мер	Наборы калибровочных мер для калибровки ВАЦ (для механической/ручной калибровки), диапазоны частот от DC до 26,5 ГГц, с разъёмами подключения N-типа (вилка, розетка), 3,5 мм (вилка, розетка)
Радиочастотные кабели, адаптеры, динамометрические ключи	Радиочастотные кабели с разъёмами N-типа (вилка), 3,5 мм (вилка), NMD 3,5 мм (вилка, розетка), SMA (вилка), длиной до 100 см, с рабочим диапазоном частот до 26,5 ГГц; адаптеры с разъёмами N-типа (вилка, розетка), 3,5 мм (вилка, розетка), SMA (вилка, розетка), 2,92 мм (вилка, розетка) с рабочим диапазоном частот до 26,5 ГГц, динамометрические ключи для разъёмов SMA, 3,5 мм, N-типа.
