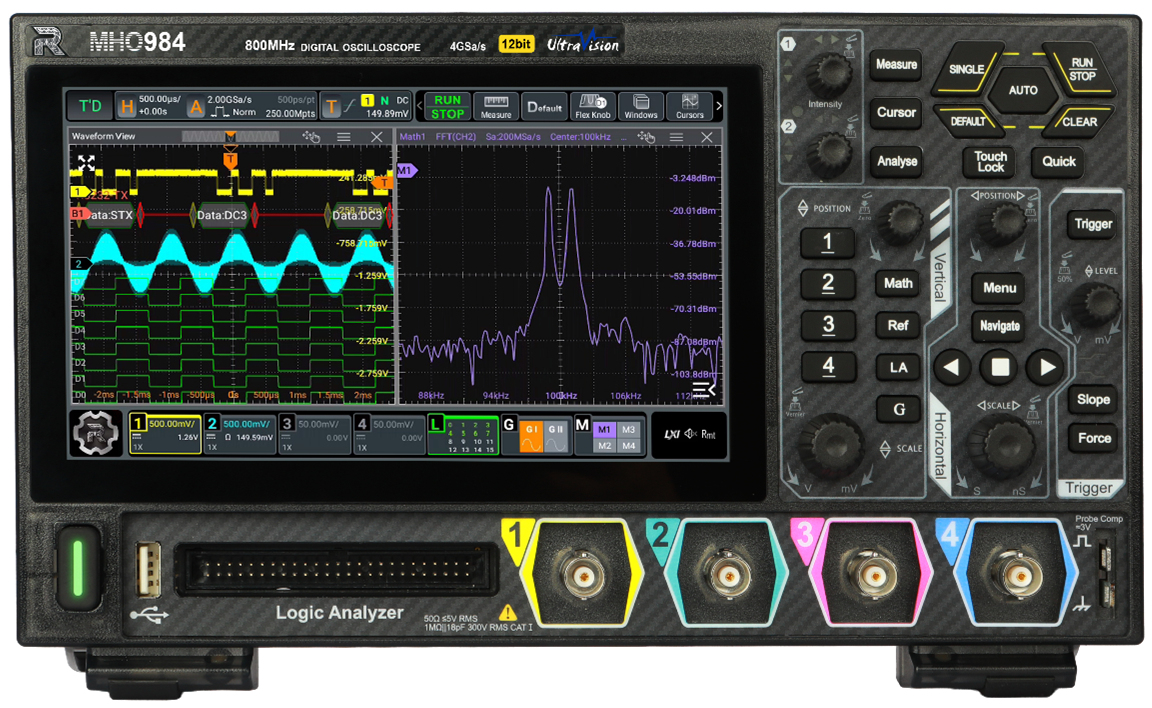

В компактный корпус, оснащенный 7-дюймовым сенсорным экраном цветного изображения, упакован цифровой осциллограф высокого разрешения с полосой пропускания до 800 МГц.
Многофункциональность прибора позволяет использовать его не только как осциллограф, но и в качестве логического анализатора, вольтметра, измерителя частоты, генератора сигналов стандартных функций и произвольной формы, анализатора протоколов передачи данных, измерителя логарифмических амплитудно-фазовых частотных характеристик (диаграмм Боде), а также проводить анализ спектра с помощью БПФ.
По сравнению с серией DHO900, в новых осциллографах значительно увеличена частота дискретизации в режиме реального времени, добавлена поддержка 50-Ом входа, возможность оцифровки входных сигналов в режиме высокого разрешения 14 и 16 бит. Существенно увеличена стабильность воспроизведения частоты внутреннего опорного генератора.
Встроенный 2-канальный генератор сигналов произвольной формы (ЦАП с разрядностью 16 бит), активируемый опционально, позволяет формировать сигналы с верхней рабочей частотой до 100 МГц. Электропитание устройства осуществляется посредством
разъема Type-C, предоставляя возможность работы от Power bank в отсутствие сети переменного тока.
Высокие технические характеристики, широкие функциональные возможности и относительно небольшая стоимость серии MHO900 приятно удивят опытных и начинающих пользователей этого современного измерительного прибора.
|
Таблица. Сравнительная таблица основных технических характеристик серий DHO900 и MHO900 |
||
|
Наименование параметра |
Серия DHO900 |
Серия MHO900 |
|
Функциональные возможности |
цифровой осциллограф, логический анализатор, анализ спектра (БПФ), вольтметр, частотомер/сумматор, генератор сигналов (опция), анализатор протоколов, измеритель ЛАФЧХ (диаграмма Боде) |
|
|
Количество аналоговых каналов |
4 |
|
|
Количество цифровых каналов |
16 (требуется пробник PLA2216) |
|
|
Частота дискретизации в режиме реального времени (макс.) |
1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Гвыб/с (4 канала) |
4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала) |
|
Уровень собственных шумов (мин.) |
– |
66 мкВ (СКЗ) |
|
Глубина памяти (макс.) |
50 млн точек |
100 млн точек (в базовой комплектации) 500 млн. точек (опция) |
|
Скорость захвата кадров (макс.) |
1 млн кадров/с |
|
|
Аналоговые каналы |
||
|
Верхняя частота полосы пропускания (–3 дБ) |
||
|
- 50 Ом |
— |
MHO934 – 350 МГц |
|
MHO954 – 500 МГц |
||
|
MHO984 – 800 МГц |
||
|
- 1 МОм |
DHO914(S) – 125 МГц |
MHO934 – 350 МГц |
|
DHO924(S) – 250 МГц |
MHO954 – 500 МГц |
|
|
MHO984 – 500 МГц |
||
|
Время нарастания переходной характеристики (10–90%) (тип.) |
DHO914(S) – 2,8 нс |
MHO934 – 1 нс |
|
MHO954 – 700 пс |
||
|
DHO924(S) – 1,4 нс |
MHO984 – 437 пс |
|
|
Канал вертикального отклонения |
||
|
Входное сопротивление/емкость |
1 МОм ±1%/15 пФ ±3 пФ |
1 МОм ±1%/18 пФ ±3 пФ 50 Ом ±1%/18 пФ ±3 пФ |
|
Разрядность АЦП |
12 бит |
|
|
Разрешение по вертикали в режиме высокого разрешения |
— |
14 бит, 16 бит |
|
Коэффициент отклонения |
200 мкВ/дел…10 В/дел — |
1 мВ/дел…10 В/дел (1 МОм) 200 мкВ/дел…1 В/дел (50 Ом) |
|
Точность измерения амплитуды (>5 мВ/дел) |
±1% |
|
|
Максимальное значение напряжения на входе |
CAT I 300 В СКЗ , 400 В ПИК (DC+AC ПИК) (1 МОм) 5 В СКЗ (50 Ом) |
|
|
Канал горизонтального отклонения |
||
|
Коэффициент развертки |
2 нс/дел…500 с/дел |
500 пс/дел…500 с/дел |
|
Разрешение временной шкалы |
100 пс |
|
|
Точность измерения по временной шкале |
±25 ppm ±5 ppm/год |
±1,5 ppm ±1 ppm/год |
|
Цифровые каналы |
||
|
Верхняя частота полосы пропускания |
200 МГц |
|
|
Разрешение |
1 бит |
|
|
Диапазон установки порога |
±15 В с шагом 10 мВ |
|
|
Входное напряжение (макс.) |
±40 В (пик.) CAT I |
|
|
Динамический диапазон (макс.) |
±10 В + порог |
|
|
Входной размах напряжения (мин.) |
500 мВ (пик–пик) |
|
|
Анализ спектра (БПФ) |
||
|
Длина записи, анализа (макс.) |
1 млн точек |
|
|
Тип окна |
прямоугольное, Блекмана–Харриса, Хэннинга (по умолчанию), Хэмминга, плоская вершина, треугольное |
|
|
Количество пиков для поиска (макс.) |
15 |
|
|
Вольтметр |
||
|
Измеряемые величины |
DC, AC (СКЗ) + DC, AC (СКЗ) |
|
|
Разрешение |
3 разряда |
|
|
Измеритель частоты (частотомер) |
||
|
Измеряемые величины |
частота, период, счетчик импульсов |
|
|
Разрешение частотомера |
3–6 разрядов |
|
|
Разрешение счетчика |
48 разрядов |
|
|
Генератор сигналов произвольной формы (ГСПФ) |
||
|
Количество выходных каналов |
1 (DHO914S, DHO924S) |
2 (опц.) |
|
Разрядность ЦАП |
14 бит |
16 бит |
|
Выходная частота (sin) (макс.) |
25 МГц |
50 МГц (опц. AFG50) 100 МГц (опц. AFG100) |
|
Частота дискретизации выходного сигнала |
156 Мвыб/с |
1 Гвыб/с |
|
Декодер и анализатор протоколов передачи данных |
||
|
Поддерживаемые стандарты |
Parallel, RS232/UART, I2C, SPI, CAN, LIN |
Parallel, RS232/UART, I2C, SPI, CAN, LIN CAN-FD (опц.), FlexRay (опц.), I2S (опц.), MILSTD-1553 (опц.) |
|
Измеритель логарифмической АФЧХ (диаграмма Боде) |
||
|
Начальная частота |
10 Гц ~ 24,99 МГц |
10 Гц ~ 3 МГц |
|
Конечная частота |
100 Гц ~ 25 МГц |
100 Гц ~ 30 МГц |
|
Количество точек |
10~300 (на октаву) |
10~100 (на декаду) |
|
Диапазон выходных амплитуд |
20 мВ ~ 5 В |
20 мВ ~ 10 В |
|
Общие характеристики |
||
|
Тип входных разъемов |
BNC |
|
|
Выход внешней синхронизации |
1 (BNC) |
|
|
Коммуникационные интерфейсы |
USB 2.0 Host, USB 2.0 Device, LAN (+Web Control), HDMI |
|
|
Экран |
Сенсорный, цветного изображения, диагональ 7 дюймов, 1024×600 |
|
|
Электропитание |
220 В/50 Гц (адаптер); DC 12 В 4 A (Type-C), 45 Вт |
220 В/50 Гц (адаптер); DC 20 В 5 A (Type-C), 70 Вт |
|
Габариты |
265,35×161,75×77,38 мм |
|
|
Вес |
1,78 кг |
1,6 кг |
Более подробную информацию о новинке см. на сайте www.rigol-shop.ru.
