Эти высокопроизводительные измерительные приборы, собранные на современной элементной базе, разработаны для решения задач, требующих высокой точности измерений, которая обеспечивается благодаря низкому уровню собственных фазовых шумов, широкой полосе анализа, большому динамическому диапазону, а также значительной стабильности амплитудных и частотных параметров.
В настоящее время в состав нового семейства входят три модели RSA6085, RSA6140, RSA6265 с верхними пределами частотного диапазона 8,5, 14 и 26,5 ГГц, соответственно. По сравнению с большинством представленных на мировом рынке радиоизмерительного оборудования анализаторов спектра, у RSA6000 нижним пределом частотного диапазона является 5 кГц в базовой комплектации, а не распространенные 9 кГц, что позволяет анализировать сигналы в более широком диапазоне.
Широкий функционал, заложенный разработчиками в анализаторы RSA6000, позволяет использовать их в следующих режимах работы:
- анализатор спектра общего назначения (GPSA);
- анализатор спектра реального времени (RTSA);
- анализатор векторных сигналов (опция VSA);
- измеритель электромагнитных помех (опция EMI);
- измеритель параметров аналоговых видов модуляции (опция ADM);
- измеритель АЧХ (опция T08).

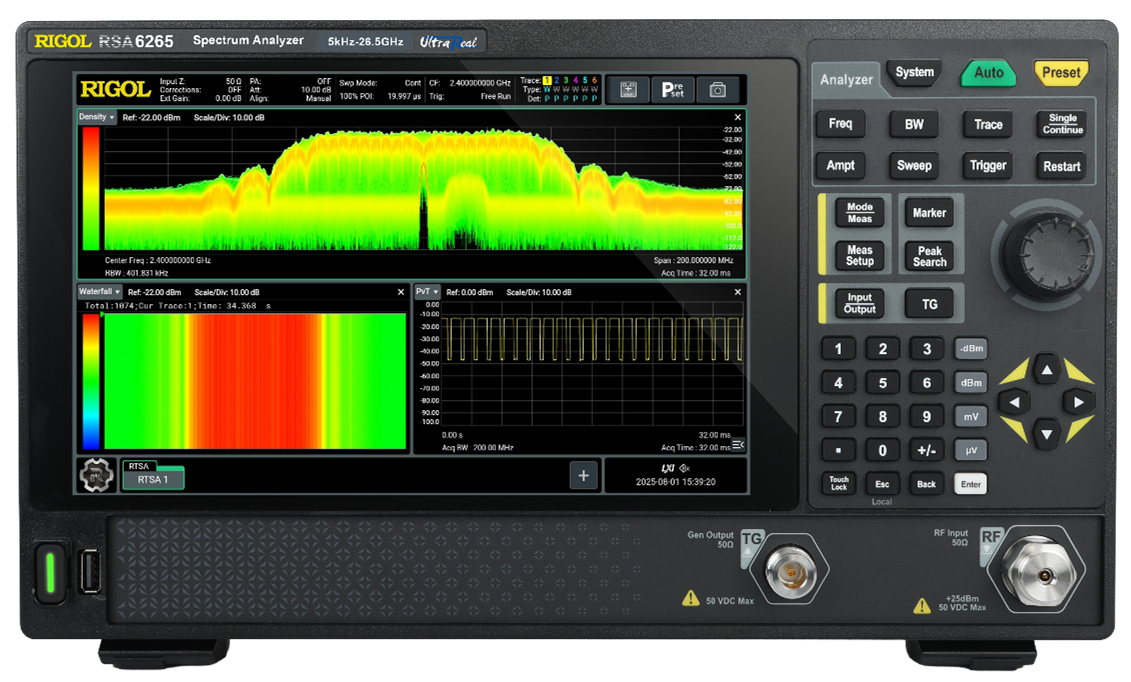

Анализаторы спектра реального времени Rigol RSA600 выполнены в моноблочном исполнении, имеют незначительный вес (5 кг), низкое энергопотребление, емкостной сенсорный экран диагональю 10,1 дюй- ма с высоким разрешением 1280×800 точек и поддержкой функции множественного касания.
Основными отличительными особенностями RSA6000 являются:
- частотный диапазон: 5 кГц…26,5 ГГц;
- скорость сканирования: до 4 ТГц/с;
- полоса анализа сигналов в реальном времени: до 200 МГц (опция);
- отображаемый средний уровень собственных шумов (DANL) с включенным ПУ (опция): < –163 дБм (тип.);
- уровень фазового шума 1 ГГц @ 10 кГц: < –108 дБн/Гц (тип.);
- погрешность измерения амплитуды: < 1,0 дБ (ном.)
- минимальное разрешение по частоте (RBW): 1 Гц;
- встроенный следящий генератор (опция): до 8,5 ГГц;
- динамический диапазон, свободный от паразитных составляющих (SFDR):
< –60 дБн (тип.); - анализ сигналов векторных видов модуляции (опция);
- встроенные фильтры ЭМС (–6 дБ) и квазипиковый детектор (опция);
- емкостной сенсорный экран 10,1 дюйма с поддержкой жестов;
- встроенные интерфейсы связи USB, LAN, HDMI;
- веб-контроль;
- компактное исполнение;
- возможность автономной работы от аккумуляторной батареи (опция);
- вход/выход сигналов синхронизации.
Основные технические характеристики анализаторов спектра серии RIGOL RSA6000 представлены в таблице.
Подробнее см. информацию на сайте www.rigol-shop.ru.
|
Таблица. Основные технические характеристики анализаторов спектра серии RIGOL RSA6000 |
||||
|
Наименование параметра RSA6085 |
Значение |
|||
|
RSA6085 |
RSA6140 |
RSA6265 |
||
|
Частотные характеристики |
||||
|
Диапазон рабочих частот |
5 кГц…8,5 ГГц |
5 кГц…14 ГГц |
5 кГц…26,5 ГГц |
|
|
Разрешающая способность полосы пропускания (RBW) |
1 Гц…10 МГц с шагом 1–3–10 |
|||
|
Полоса видеофильтра (VBW) |
1 Гц…10 МГц |
|||
|
Точность частоты опорного генератора при калибровке |
1∙10–6 |
|||
|
Максимальное разрешение измерителя частоты |
1 Гц |
|||
|
Полоса обзора |
0 Гц; 10 Гц…8,5 ГГц |
0 Гц; 10 Гц…14 ГГц |
0 Гц; 10 Гц…26,5 ГГц |
|
|
Время развертки (Sweep Time) |
полоса обзора 0 Гц |
1 мкс…6000 с |
||
|
полоса обзора ≥ 10 Гц |
1 мс…4000 с |
|||
|
Относительный уровень фазовых шумов на частоте 1 ГГц @ 10 кГц |
< –108 дБн/Гц (тип.) |
|||
|
Амплитудные характеристики |
||||
|
Максимальный измеряемый уровень @ аттенюатор > 35дБ @ предусилитель выкл. |
25 дБм |
|||
|
Усредненный уровень собственных шумов (DANL) @ 1,5 ГГц |
предусилитель выкл. |
< –143 дБм (тип.) |
||
|
предусилитель вкл. |
< –163 дБм (тип.) (опция RSA6000-P08) |
< –163 дБм (тип.) (опция RSA6000-P14) |
< –163 дБм (тип.) (опция RSA6000-P26) |
|
|
Диапазон измеряемых уровней @ однотоновый сигнал |
от DANL до 25 дБм |
|||
|
Погрешность измерения мощности @ 50 МГц @ пиковый детектор @ уровень вх. сигнала –10 дБм @ затухание 10 дБ @ 20~30ºC |
< 0,3 дБ |
|||
|
Уровень гармонических искажений 2-го порядка SHI @ ≥ 50 МГц @ уровень вх. сигнала –20 дБм @ затухание 0 дБ @ пред- усилитель выкл. |
45 дБм |
|||
|
Уровень интермодуляционных искажений 3-го порядка TOI @ ≥50 МГц @ двухтоновый сигнал с частотным разносом > 5RBW @ уровень каждого тона –20 дБм @ затухание 0 дБ @ предусилитель выкл. |
15 дБм (тип.) |
|||
|
Точка компрессии P1dB @ ≥ 50 МГц @ затухание 0 дБ @ предусилитель выкл. |
0 дБм (ном.) |
|||
|
Диапазон регулировки опорного уровня |
– 170…25 дБм с шагом 0,01 дБ |
|||
|
Диапазон ослаблений входного аттенюатора |
0…40 дБ |
|||
|
Точность установки входного аттенюатора @ 50 МГц @ отн. ослабления 10 дБ @ предусилитель выкл. @ 20~30ºC |
< 0,3 дБ |
|||
|
Общие характеристики |
||||
|
КСВН на входе @ центральная рабочая частота @ затухание 0 дБ @ предусилитель выкл. |
< 1,6 |
< 1,6 |
< 1,8 |
|
|
Предусилитель |
Частотный диапазон |
100 кГц…8,5 ГГц (опция RSA6000-P08) |
100 кГц…14 ГГц (опция RSA6000-P14) |
100 кГц…26,5 ГГц (опция RSA6000-P26) |
|
Усиление |
20 дБ |
|||
|
Погрешность на средней частоте рабочего диапазона |
< 1 дБ |
< 1 дБ |
< 1,8дБ |
|
|
Следящий генератор (опция RSA6000-T08) |
Диапазон рабочих частот |
100 кГц…8,5 ГГц |
||
|
Выходной уровень |
–40…0 дБм |
|||
|
Шаг установки |
1 дБ |
|||
|
Неравномерность АЧХ (относительно 50 МГц) |
±3 дБ |
|||
|
Анализ спектра в режиме реального времени (RTSA) |
Диапазон анализа |
80 МГц 200 МГц (опция RSA6000-RB200) |
||
|
Минимальная длительность сигнала при 100% вероятности захвата сигнала (POI) |
3,83 мкс |
|||
|
Максимальная частота дискретизации |
102,3 Мвыб/с |
|||
|
Быстрое сканирование |
4 ТГц/с |
|||
|
Скорость БПФ |
30000/с |
|||
|
Разрешение по амплитуде |
0,01 дБ |
|||
|
Количество точек |
801 |
|||
|
Неравномерность амплитуды |
± 0,7дБ (ном.) |
|||
|
± 1,2дБ (ном.) |
||||
|
Динамический диапазон, свободный от паразитных составляющих (SFDR) |
<- 60дБн (тип.) |
|||
|
Демодуляция векторных (цифровых) сигналов (опция RSA6000-VSA) |
Диапазон анализа |
80 МГц |
||
|
200 МГц (опция RSA6000-B200) |
||||
|
Виды модуляции |
2FSK, 4FSK, 8FSK, MSK, GMSK, BPSK, QPSK, OQPSK, DQPSK, π/4-DQPSK, 8PSK, D8PSK, π/8-D8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM, 2ASK, 4ASK |
|||
|
Предустановленные стандарты |
GSM, NADC, WCDMA, PDC, PHP (PHS), Bluetooth, WLAN (802.11b), ZigBee 868M, ZigBee 915M, ZigBee 2450M, TETRA, DECT, APCO-25 |
|||
|
Электромагнитная совместимость (опция RSA6000-EMI) |
Виды детекторов, диапазоны |
CISPR 16-1-1 |
||
|
Разрешение (–3 дБ) |
100 Гц…10 МГц, с шагом 1–3–10 |
|||
|
Разрешение (–6 дБ) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
|||
|
Детекторы ЭМИ |
Позит. пик, негатив. пик, среднего значения, квазипиковый, CISPR средн., RMS средн. |
|||
|
Демодуляция сигналов с аналоговой модуляцией (опция RSA6000-ADM) |
Динамический диапазон входных несущих сигналов |
–30…+20 дБм |
||
|
Виды поддерживаемой модуляции |
АМ, ЧМ, ФМ |
|||
|
Дисплей |
Тип |
Емкостной, мультитач |
||
|
Разрешение |
1280×800 точек |
|||
|
Размер диагонали |
10,1 дюйма |
|||
|
Цветопередача |
24 бит |
|||
|
Электропитание |
100–240 В, 50 Гц/60 Гц, 90 Вт (тип.) |
|||
|
Диапазон рабочих температур |
0–50ºС |
|||
|
Габариты |
358,1×214,8×121,4 мм |
|||
|
Масса |
5 кг |
|||
|
Тип входного ВЧ-разъема |
N-тип (розетка), 50 Ом |
N-тип (розетка), 50 Ом |
3,5 мм (вилка), 50 Ом |
|
|
Тип выходного ВЧ-разъема следящего генератора |
N-типа розетка, 50 Ом |
|||
|
Выход опорного генератора |
BNC розетка, 50 Ом |
|||
|
Вход внешней опорной частоты |
BNC розетка, 50 Ом |
|||
|
Вход сигнала внешней синхронизации |
BNC розетка, ≥ 1 кОм |
|||
|
Выход сигнала внешней синхронизации |
BNC розетка, 50 Ом |
|||
|
Коммуникационные разъемы |
USB host, USB device, LAN, HDMI |
|||
