Комплекс предназначен для использования в качестве сервисного устройства при проведении быстрых вычислений в квантовых компьютерах и служит для управления и измерения состояния кубитов. Модульная архитектура системы предоставляет возможности одновременного управления микроволновым излучением, сбора/анализа данных с обратной связью в режиме реального времени, формирования напряжения смещения с наложением микроволнового излучения, а также синхронизации модулей. Масштабируемость RIGOL SPQ позволяет использовать её при проведении крупных научных исследований с поддержкой до 1000 каналов измерения.
Отличительные особенности и преимущества SPQ
Отличительные особенности и преимущества SPQ
- высокоточные измерения и контроль цифровых сигналов;
- сбор данных и оценка в реальном времени;
- конвергенция вычислений (объединение различных элементов в одну управляемую систему);
- гибкая конфигурация;
- высокая плотность интеграции (до 128 каналов управления и измерения в корпусе 4 U);
- высокая частота дискретизации (10 Гвыб/с – для каналов управления, 5 Гвыб/с – для каналов оцифровки);
- малый фазовый джиттер ± 5 пс при синхронизации различных устройств;
- спектральная плотность шума не более -160 дБм/Гц;
- фазовый шум тактового генератора -168 дБн/Гц @ 100 МГц @ 10 кГц;
- выделенные наборы команд для программирования ПЛИС;
- система воздушного охлаждения с низким акустическим шумом – не более 60 дБ;
- локальное управление прибором, дистанционное управление прибором с ПК;
- возможность дистанционного периодического обновления программного обеспечения.

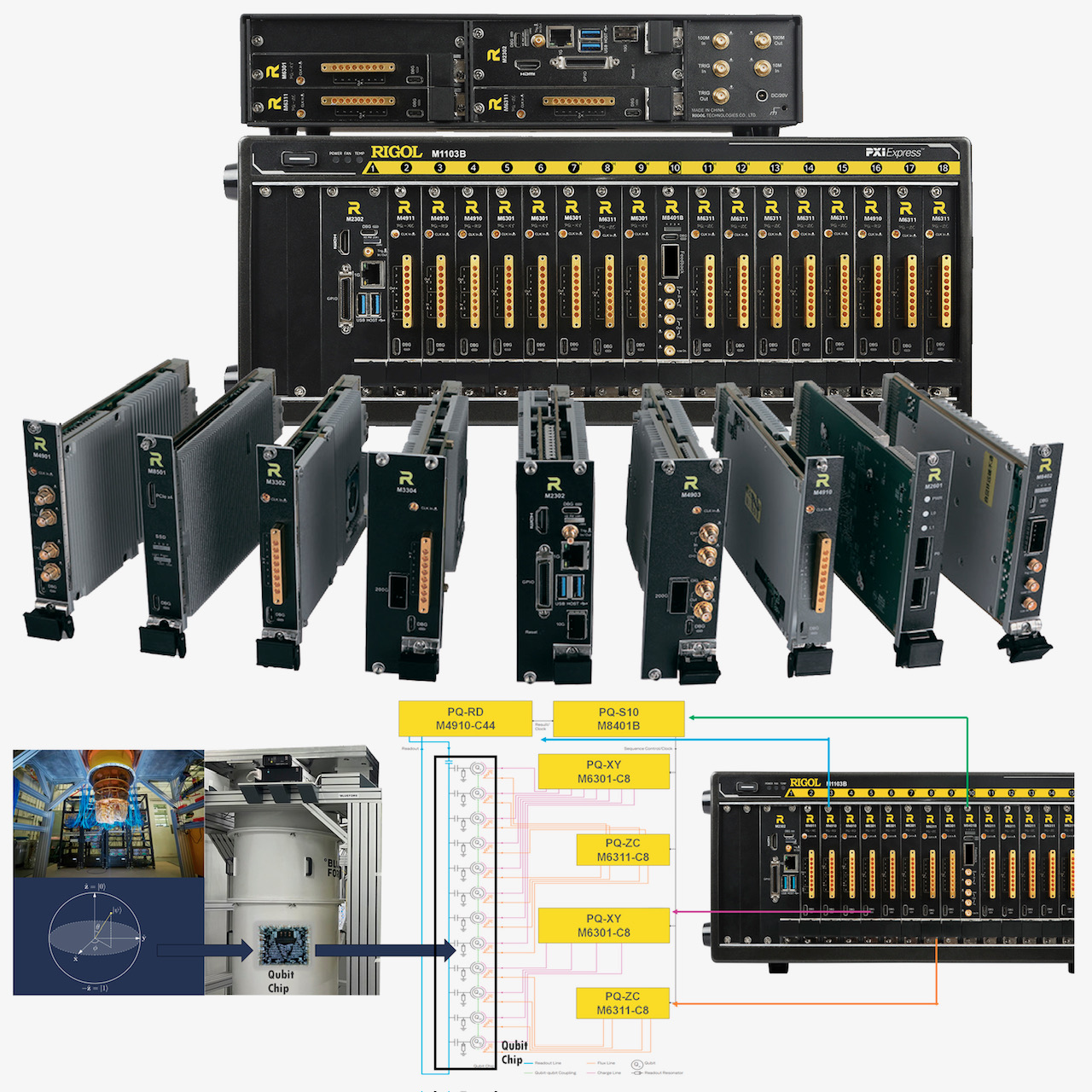

Состав SPQ приведён в таблице.
| Номер составной части | Назначение |
| М1103В | PQ-C16, 18-слотовое шасси для измерений цифровых сигналов и управления служебными модулями, полоса пропускания шины 24 Гбит/с, полоса пропускания на слот 8 Гбит/с |
| М1210 | PQ-C02, 4-слотовое шасси для измерений цифровых сигналов и управления служебными модулями, полоса пропускания шины 24 Гбит/с, полоса пропускания на слот 8 Гбит/с |
| М2302-I4 | PQ-M02, 2-слотовый высокопроизводительный микропроцессорный контроллер, AMD V2516 6-ти ядерный CPU, 32 ГБ, ≥512 ГБ SSD, 10G, SFP, PXIe 8.0 GT/s, HDMI, опер. система CONTOS 8 |
| М2601-I6 | PQ-R01, 1-слотовый модуль дистанционного управления системой: QSFP X2, оптоволоконный интерфейс, поддержка PCIe Gen3 X8, полоса пропускания 4 Гбит/с |
| М6301-С8 | PQ-XY, 1-слотовый 8-канальный микроволновый управляющий модуль смещением по осям XY |
| М6311-С8 | PQ-ZC, 1-слотовый 8-канальный микроволновый управляющий модуль смещением по оси Z |
| М4910-С44 | PQ-RD, 1-слотовый микроволновый модуль: 4 канала оцифровки и 4-канала управления |
| М4911-С17 | PQ-MC, 1-слотовый микроволновый модуль генератора сигналов произвольной формы (6 каналов), измерения (1 канал) и оцифровки (1 канал) |
| М8401В | PQ-S10, 1-слотовый модуль синхронизации тактовой частоты 100 МГц с долговременной стабильностью 0,3 ppm и с поддержкой до 16 модулей на одном шасси |
| М8402В-СТ12 | PQ-S10Pro, 3-слотовый модуль синхронизации тактовой частоты 100 МГц с долговременной стабильностью 0,3 ppm и с поддержкой до 192 модулей на разных шасси |
