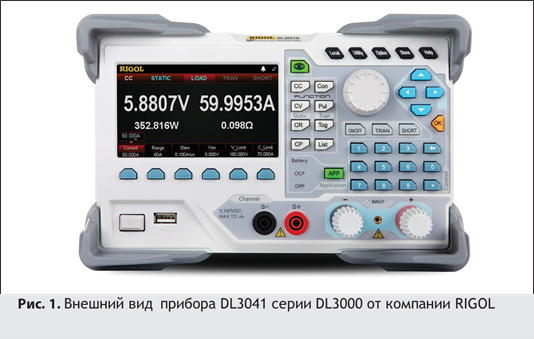

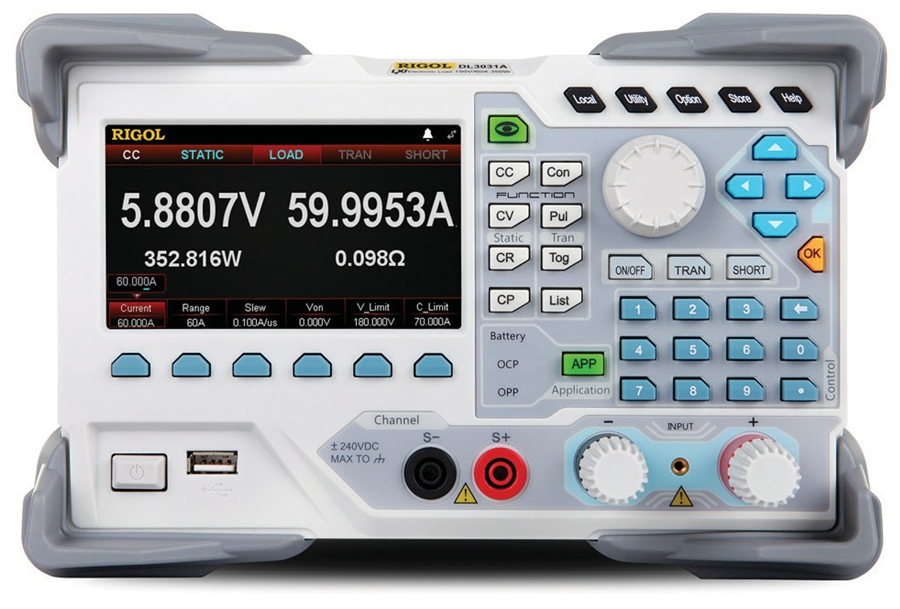

Принцип действия нагрузки основан на формировании ее электрического сопротивления путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Конструктивно нагрузка выполнена в виде моноблочного прибора в металлическом корпусе. Дополнительный комплект позволяет монтировать прибор в 19‑дюймовую стойку. На лицевой панели прибора расположены входные клеммы, клеммы Sense четырехпроводного подключения (для компенсации падения напряжения на проводах), функциональные клавиши, регулятор, клавиша включения питания, жидкокристаллический цифровой TFT‑дисплей цветного изображения, интерфейсный разъем USB Host. На задней панели прибора расположены BNC‑разъемы для подключения прибора мониторинга изменения формы напряжения (Vmon OUT) и тока (Imon OUT), разъемы сетевого питания и коммуникационных интерфейсов (RS‑232, LAN, USB Device, Digital I/O), клемма заземления, селектор величины подводимого однофазного переменного напряжения питания. Корпус нагрузки защищен резиновыми угловыми накладками для повышения ударопрочности.
Представленные в таблице высокие технические характеристики, большой перечень статических и динамических режимов работы предоставляют пользователю широкое многообразие применения DL3041 для тестирования вторичных источников питания коммуникационного и вычислительного оборудования, устройств преобразования солнечной энергии, аккумуляторных батарей, зарядных устройств, приборов силовой электроники и других устройств.
|
Таблица. Основные технические характеристики электронных нагрузок RIGOL серии DL3000 |
||||||
|
Наименование параметра |
Модель DL3021 |
Модель DL3021A |
Модель DL3031 |
Модель DL3031A |
модель DL3041 |
|
|
Режимы работы |
статические |
стабилизация тока (CC mode), стабилизация напряжения (CV mode), стабилизация сопротивления (CR mode), стабилизация мощности (CP mode) |
||||
|
динамические |
непрерывный (continuous), импульсный (pulsed), дискретное переключение тока между заданными значениями, в том числе короткое замыкание (toggled) |
|||||
|
Максимальная отбираемая мощность |
200 Вт |
350 Вт |
450 Вт |
|||
|
Максимальная частота переключений в динамическом режиме |
15 кГц 30 кГц (опц.) |
30 кГц |
15 кГц 30 кГц (опц.) |
30 кГц |
30 кГц |
|
|
Минимальное рабочее напряжение для обеспечения заданной силы тока |
1 В@40 A |
1,3 В@60 A |
1,5 В@70 A |
|||
|
Режим стабилизации напряжения (CV mode) |
диапазон измерений и воспроизведения напряжения постоянного тока |
0~150 В |
0~200 В |
|||
|
дискретность установки напряжения постоянного тока |
1 мВ (0~15 В) 5 мВ (0~150 В) |
1 мВ (0~25 В) 5 мВ (0~200 В) |
||||
|
относительная погрешность воспроизведения напря- жения постоянного тока |
0,05%+0,003 В (0~15 В) 0,05%+0,0375 В (0~150 В) |
0,05%+0,00625 В (0~25 В) 0,05%+0,05 В (0~200 В) |
||||
|
Пределы относительной погрешности измерений напряжения постоянного тока, полная шкала (ПШ) |
± (0,05%+0,02% ПШ) |
|||||
|
Дискретность измерения напряжения постоянного тока |
0,1 мВ |
|||||
|
Режим стабилизации тока (CC mode) |
диапазон измерений и воспроизведения силы постоянного тока |
0~40 А |
0~60 А |
0~70 А |
||
|
дискретность установки силы постоянного тока |
1 мА |
|||||
|
относительная погрешность воспроизведения силы постоянного тока |
0,1%+0,004 A (0~4 А) 0,1%+0,04 A (0~40 А) |
0,05%+0,002 A (0~4 А) 0,05%+0,02 A (0~40 А) |
0,1%+0,006 A (0~6 А) 0,1%+0,06 A (0~60 А) |
0,05%+0,003 A (0~6 А) 0,05%+0,03 A (0~60 А) |
0,05%+0,0035 A (0~7 А) 0,05%+0,035 A (0~70 А) |
|
|
Пределы относительной погрешности измерений силы постоянного тока, ПШ |
± (0,1%+0,1% ПШ) |
± (0,05%+0,05% ПШ) |
± (0,1%+0,1% ПШ) |
± (0,05%+0,05% ПШ) |
± (0,05%+0,05% ПШ) |
|
|
Дискретность измерения силы постоянного тока |
1 мА 0,1 мА (опц.) |
0,1 мА |
1 мА 0,1 мА (опц.) |
0,1 мА |
0,1 мА |
|
|
Скорость нарастания тока |
0,001 А/мкс~1 А/мкс |
0,001 А/мкс~5,0 А/мкс |
||||
|
Типы защиты |
от превышения напряжения (OVP), от превышения тока (OCP), от превышения мощности (OPP), от превышения температуры (OTP), от обратного напряжения (RVP) |
|||||
|
Глубина списка имитации сложных изменений входного сигнала (list function) |
512 шагов |
|||||
|
Внутренняя память хранения настроек и данных |
энергонезависимая |
|||||
|
Тип дисплея |
4,3-дюйм. TFT монохромный |
4,3-дюйм. TFT цветного изображения |
4,3-дюйм. TFT монохромный |
4,3-дюйм. TFT цветного изображения |
4,3-дюйм. TFT цветного изображения |
|
|
Коммуникационные интерфейсы |
USB Host, USB Device, LAN (опц.), RS232, Digital I/O (опц.), GPIB (опц.) |
USB Host, USB Device, LAN, RS232, Digital I/O, GPIB (опц.) |
USB Host, USB Device, LAN (опц.), RS232, Digital I/O (опц.), GPIB (опц.) |
USB Host, USB Device, LAN , RS232, Digital I/O, GPIB (опц.) |
USB Host, USB Device, LAN, RS232, Digital I/O, GPIB (опц.) |
|
|
Габариты |
239×157×442 мм |
|||||
|
Вес |
7,58 кг |
7,80 кг |
||||
|
Электропитание |
230 В AC ±10% |
|||||
|
Потребляемая мощность |
не более 30 ВА |
|||||
