Rigol MCAL109-SK1 - механический калибровочный набор

О доставке

MCAL109-SK1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ).

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

Rigol MCAL109-SK1

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

MCAL109-SK1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ). В составе набора: комбинированные однокорпусные меры короткого замыкания (Short), холостого хода (Open), согласованной нагрузки (Load), переходы (Thru), ключи. С помощью набора можно провести двухпортовую калибровку ВАЦ SOLT.

Применение

Образовательная деятельность;
Исследовательская деятельность;
Производственная деятельность;
Ремонт и обслуживание.

Назначение

Предназначен для калибровки векторных анализаторов цепей с целью сведения к минимуму систематических погрешностей измерения, что способствует повышению точности измерений.

Особенности и преимущества

Широкий частотный диапазон
Компактные размеры
Высокая стабильность электрических параметров
Повышение точности измерений
Оптимальное соотношение цена/качество

Совместимые серии приборов Rigol

DNA6000,
DNA5000.

Характеристики

Модель

Rigol MCAL109-SK1

Характеристики Rigol MCAL109-SK1

Параметр	Значение
Рабочий диапазон частот	DC – 9 ГГц
Импеданс	50 Ом
Типы присоединительных разъёмов	NMD 3,5 мм «вилка», NMD 3,5 мм «розетка»
Долговечность	>2000 циклов соединения
Девиация фазы для мер Open и Short	≤ ±0,8º
КСВН в рабочем диапазоне частот для меры Load	≤ 1,02
КСВН в рабочем диапазоне частот для перехода Thru	≤ 1,06

Комплектация

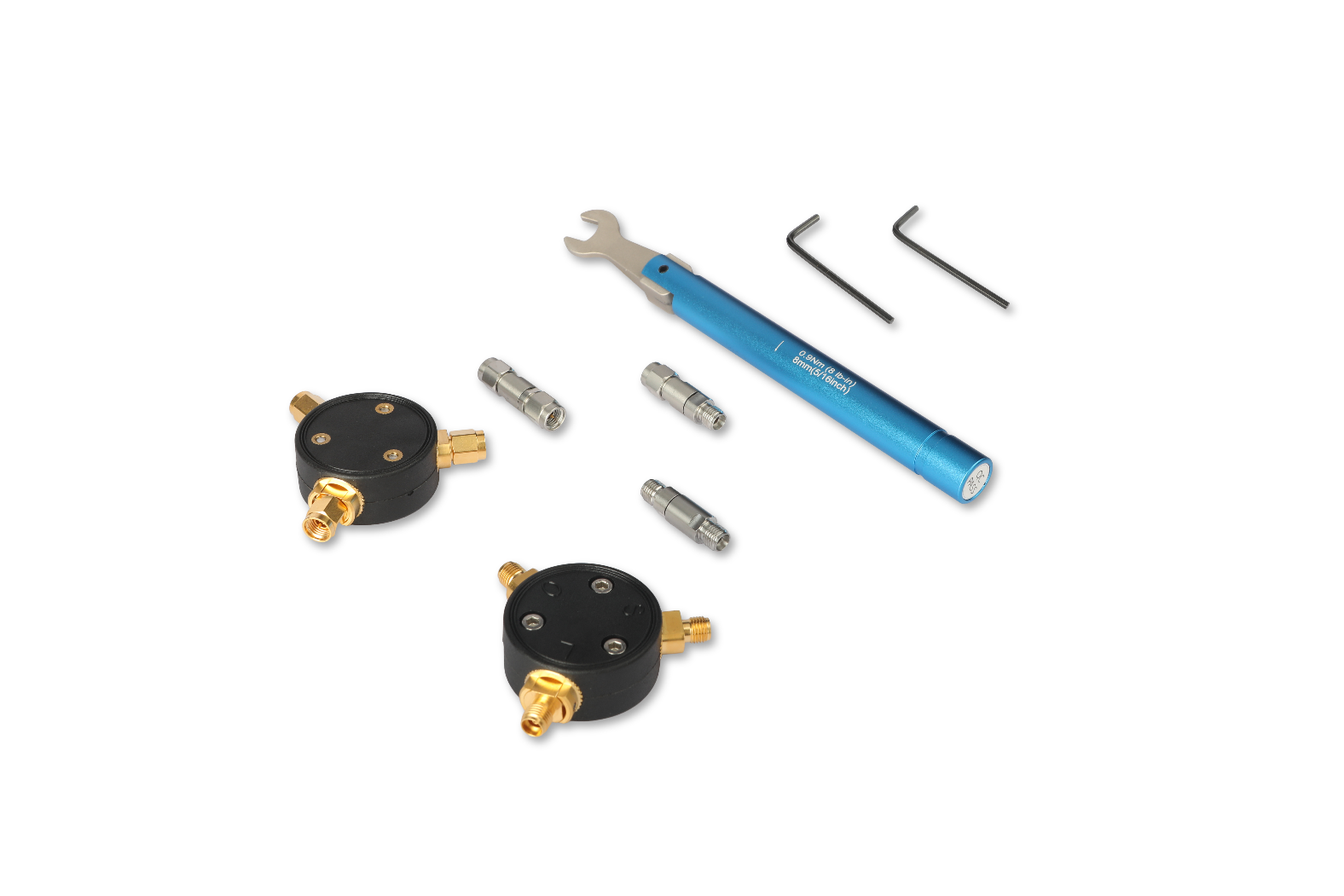

Механический калибровочный набор MCAL109-SK1 в составе:

упакованные в один корпус мера холостого хода NMD 3,5 мм female, мера короткого замыкания NMD 3,5 мм female, мера согласованной нагрузки NMD 3,5 мм female – 1 шт.
упакованные в один корпус мера холостого хода NMD 3,5 мм male, мера короткого замыкания NMD 3,5 мм male, мера согласованной нагрузки NMD 3,5 мм male – 1 шт.
переход NMD 3,5 мм female - NMD 3,5 мм female – 1 шт.
переход NMD 3,5 мм male - NMD 3,5 мм male – 1 шт.
переход NMD 3,5 мм female - NMD 3,5 мм male – 1 шт.
динамометрический ключ TW8-8 – 1 шт.
L-образный шестигранный ключ – 2 шт.

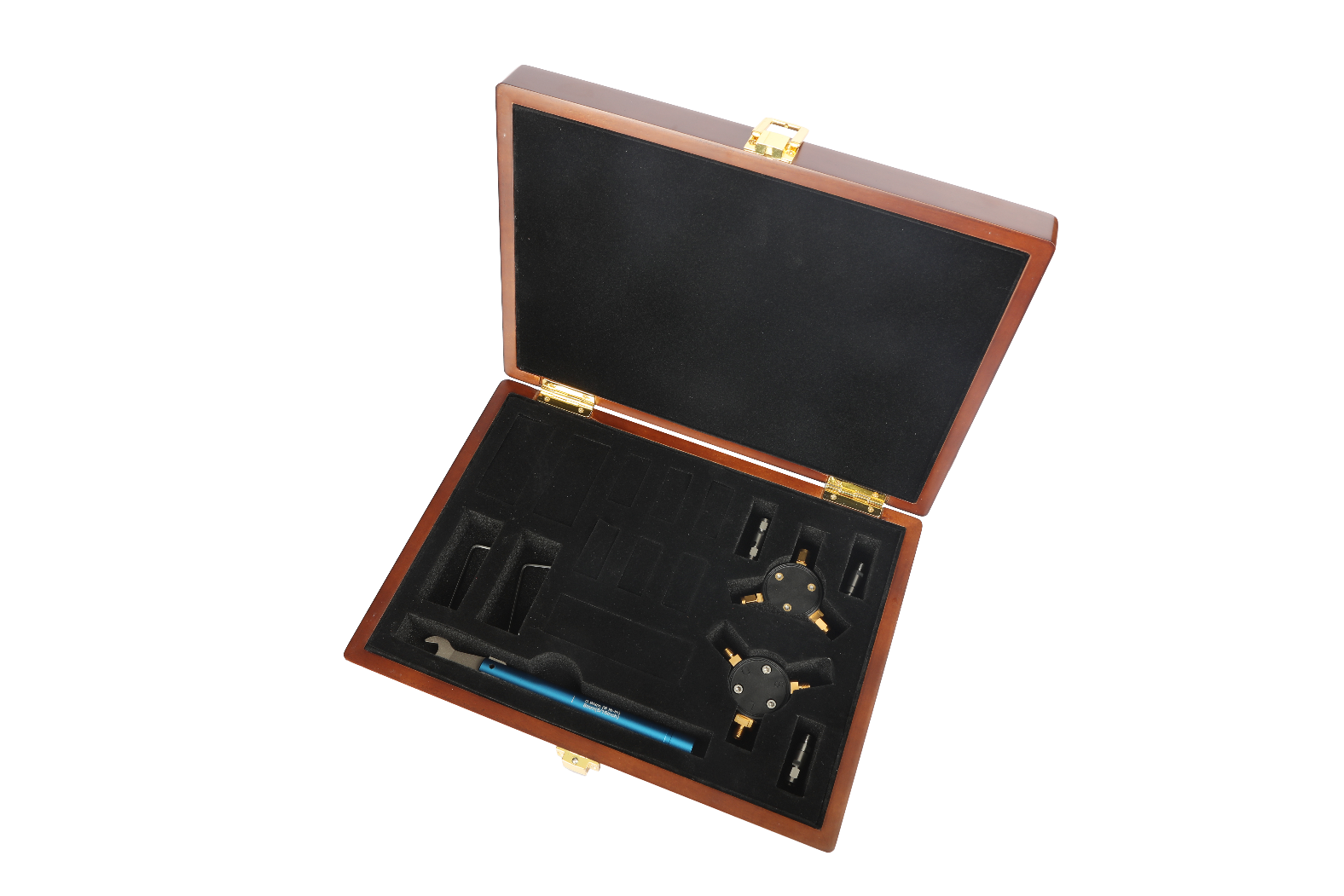

кейс для MCAL109-SK1 (275х200х80 мм) – 1 шт.

Аксессуары

TW8-8 – динамометрический ключ для точной установки необходимого уровня крутящего момента, диапазон - 8 дюймо-фунтов (0,896 Н·м), размер зева 8,1 мм (открытый конец), совместим с разъемом NMD 3,5 мм.
