MCAL126-35K1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ).

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

Rigol MCAL104-NF1

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

MCAL126-35K1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ). В составе набора: меры короткого замыкания (Short), меры холостого хода (Open), меры согласованной нагрузки (Load), переходы (Thru), ключ. С помощью набора можно провести двухпортовую калибровку ВАЦ SOLT.

Применение

Образовательная деятельность;
Исследовательская деятельность;
Производственная деятельность;
Ремонт и обслуживание.

Назначение

Предназначен для калибровки векторных анализаторов цепей с целью сведения к минимуму систематических погрешностей измерения, что способствует повышению точности измерений.

Особенности и преимущества

Совместимые серии приборов Rigol

DNA6000, DNA5000.

Характеристики

Модель

Rigol MCAL104-NF1

Характеристики Rigol MCAL126-35K1

Параметр	Значение
Рабочий диапазон частот	DC – 26,5 ГГц
Импеданс	50 Ом
Типы присоединительных разъёмов	NMD 3,5 мм «вилка», NMD 3,5 мм «розетка»
Долговечность	>2000 циклов соединения
Девиация фазы для мер Open и Short	≤ ±1,5º
КСВН в рабочем диапазоне частот для меры Load	≤ 1,04
КСВН в рабочем диапазоне частот для перехода Thru	≤ 1,08

Документы

MechanicalCalibrationKits_EN (1)

1.4 Мб

Комплектация

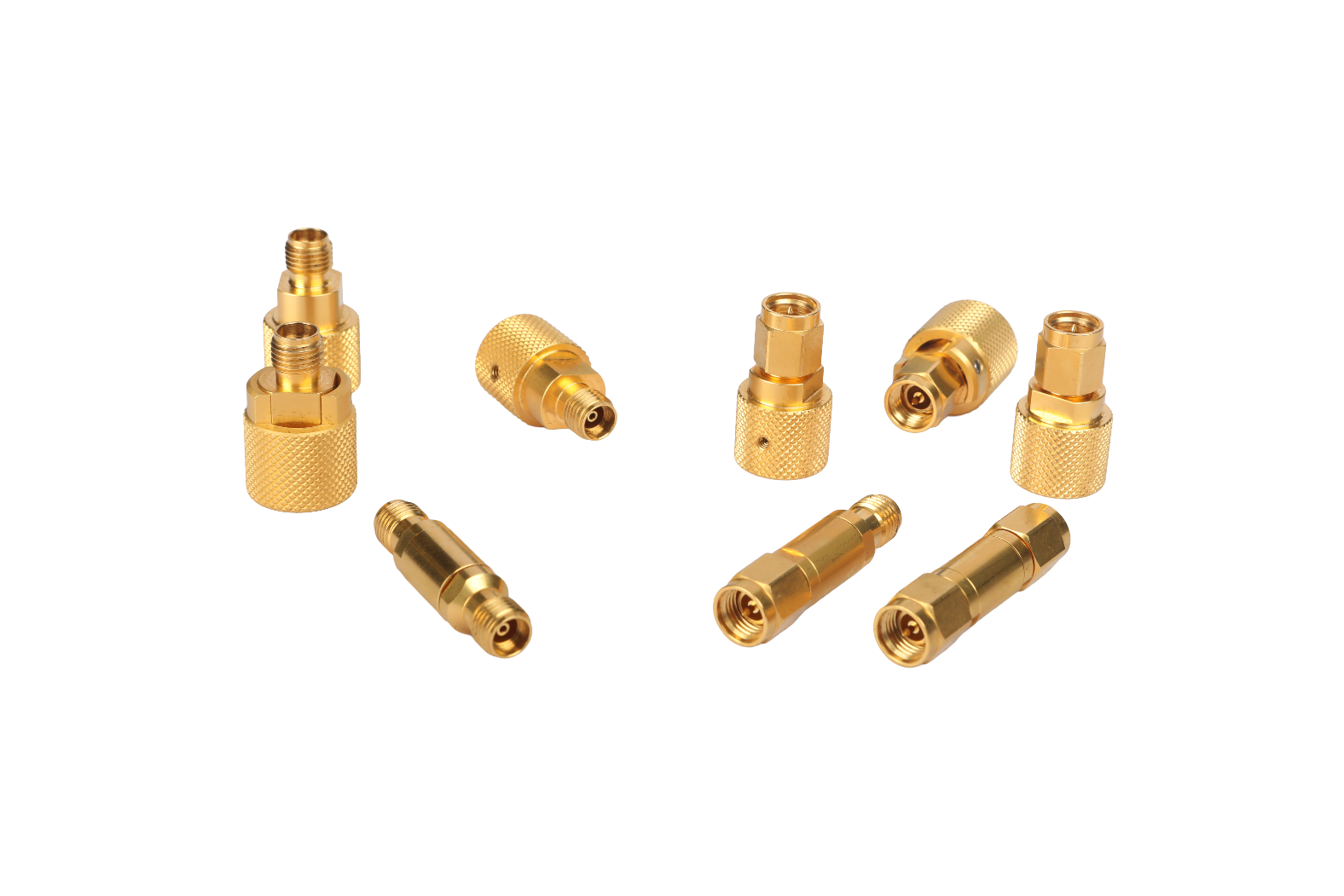

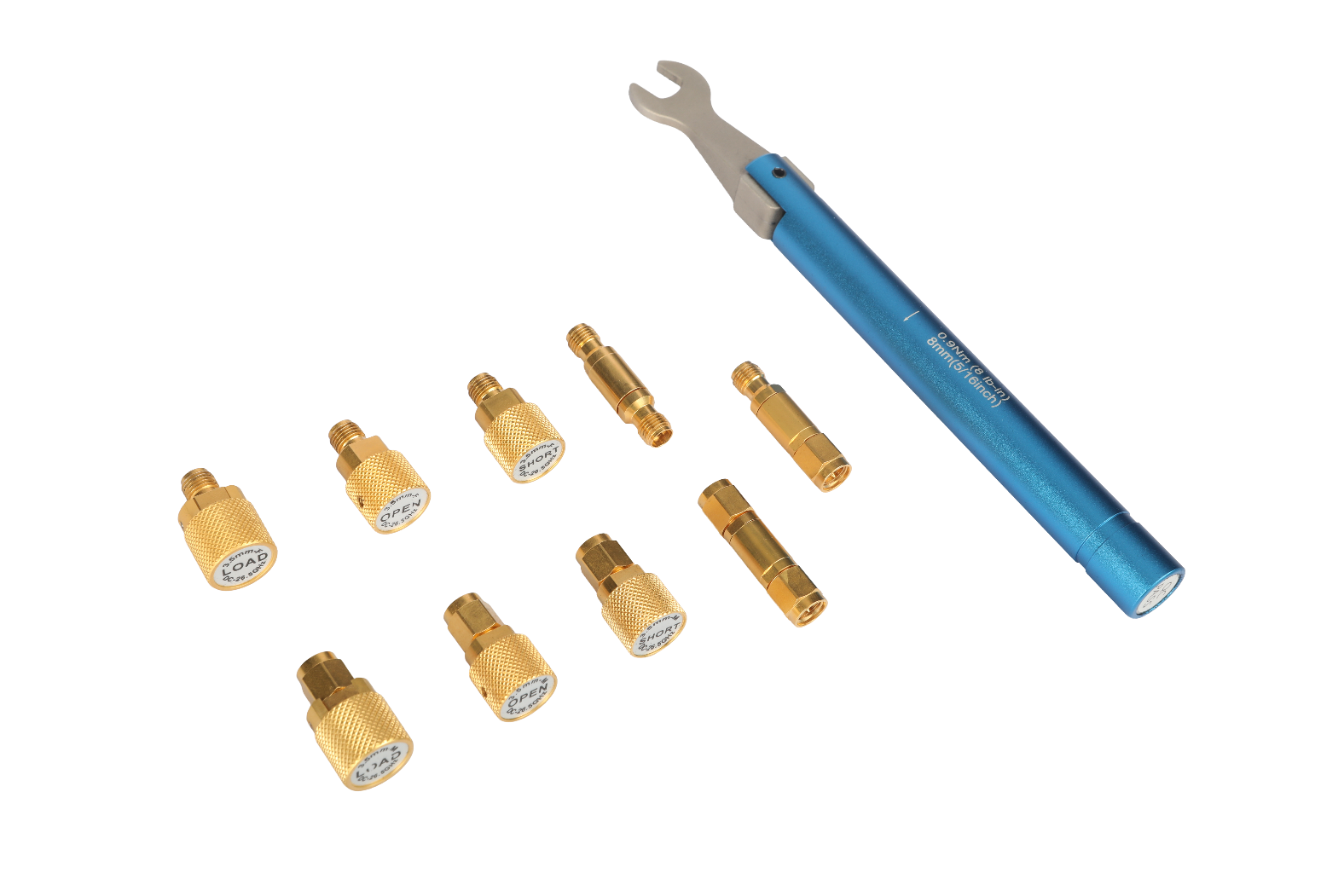

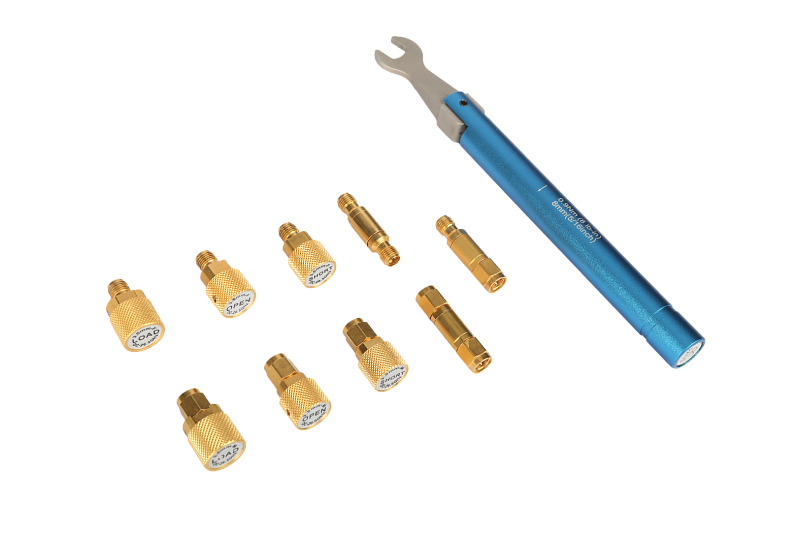

Механический калибровочный набор MCAL126-35K1 в составе:

- мера холостого хода NMD 3,5 мм female – 1 шт.
- мера холостого хода NMD 3,5 мм male – 1 шт.
- мера короткого замыкания NMD 3,5 мм female – 1 шт.
- мера короткого замыкания NMD 3,5 мм male – 1 шт.
- мера согласованной нагрузки NMD 3,5 мм female – 1 шт.
- мера согласованной нагрузки NMD 3,5 мм male – 1 шт.

переход NMD 3,5 мм female - NMD 3,5 мм female – 1 шт.
переход NMD 3,5 мм male - NMD 3,5 мм male – 1 шт.
переход NMD 3,5 мм female - NMD 3,5 мм male – 1 шт.
динамометрический ключ TW8-8– 1 шт.

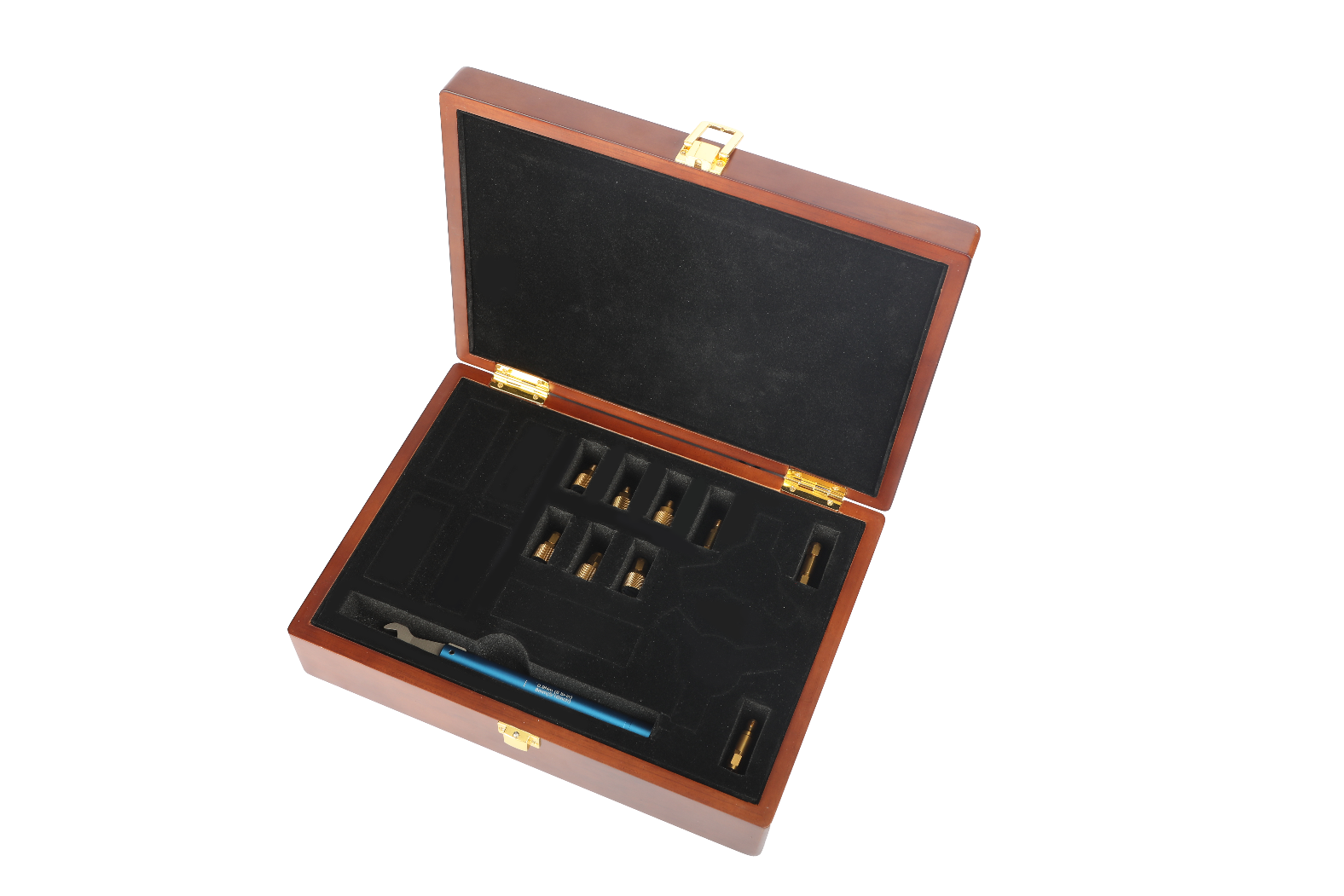

кейс для MCAL126-35K1 (275х200х80 мм) – 1 шт.

Аксессуары

TW8-8 – динамометрический ключ для точной установки необходимого уровня крутящего момента, диапазон - 8 дюймо-фунтов (0,896 Н·м), размер зева 8,1 мм (открытый конец), совместим с разъемом NMD 3,5 мм.

Похожие товары

Сравнить Удалить из сравнения

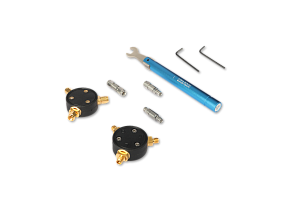

Rigol MCAL109-SK1 - механический калибровочный набор
