Rigol MCAL226-35F5 - механический калибровочный набор

Сравнить

Rigol MCAL226-35F5 - механический калибровочный набор

О доставке

MCAL226-35F5 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ).

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

Rigol MCAL226-35F5

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

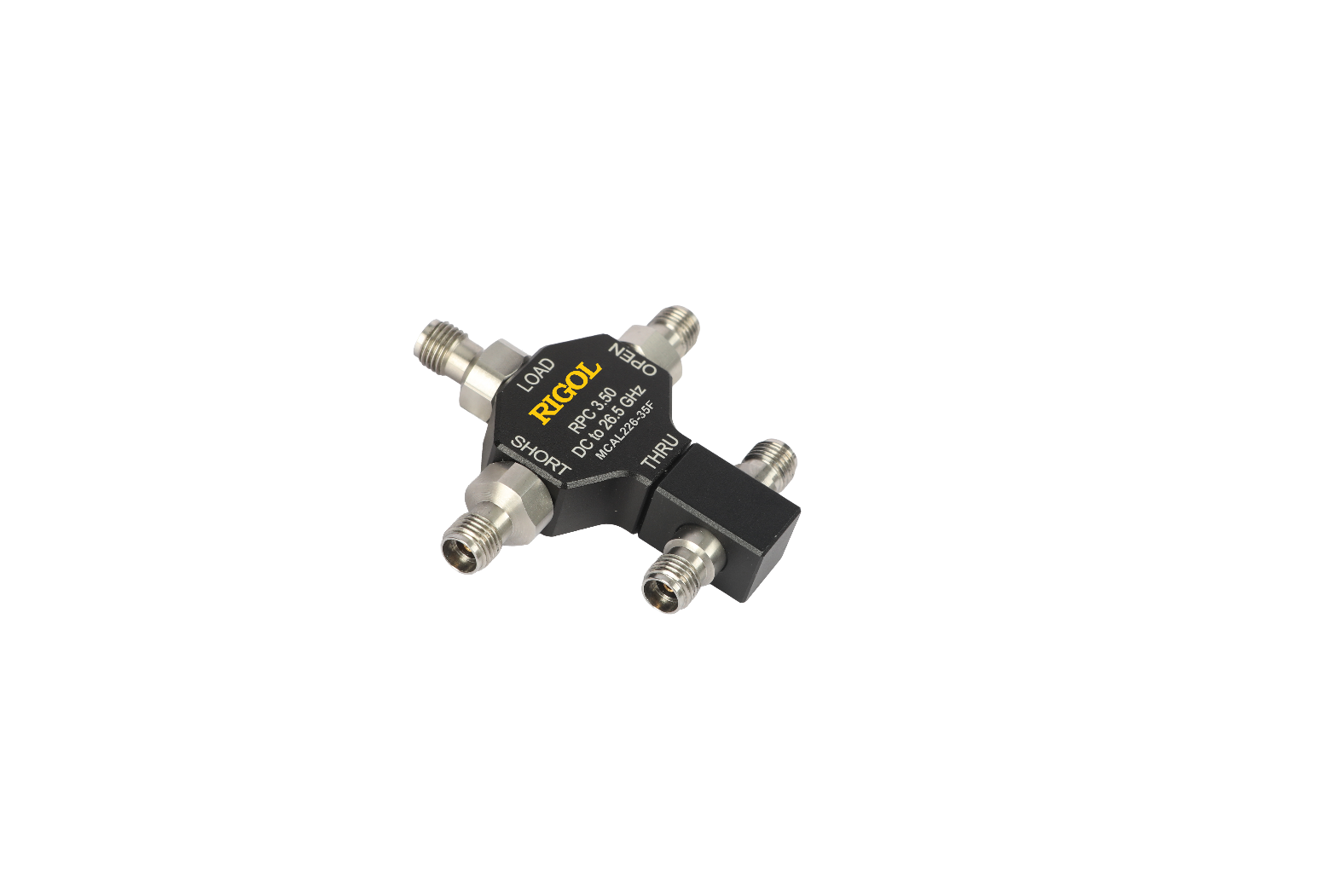

MCAL226-35F5 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ). Набор представляет собой комбинированное однокорпусное изделие, включающее в себя меру короткого замыкания (Short), меру холостого хода (Open), меру согласованной нагрузки (Load), переход (Thru). С помощью набора можно провести двухпортовую калибровку ВАЦ SOLT.

Применение

Образовательная деятельность;
Исследовательская деятельность;
Производственная деятельность;
Ремонт и обслуживание.

Назначение

Предназначен для калибровки векторных анализаторов цепей с целью сведения к минимуму систематических погрешностей измерения, что способствует повышению точности измерений.

Особенности и преимущества

Широкий частотный диапазон;
Компактные размеры
Высокая стабильность электрических параметров
Повышение точности измерений;
Оптимальное соотношение цена/качество.

Совместимые серии приборов Rigol

DNA6000,
DNA5000.

Характеристики

Модель

Rigol MCAL226-35F5

Характеристики Rigol MCAL226-35F5

Параметр		Значение
Рабочий диапазон частот		DC – 26,5 ГГц
Импеданс		50 Ом ± 0,5 Ом
Типы присоединительных разъёмов		NMD 3,5 мм «розетка»
Девиация фазы для мер Open и Short	DC – 4 ГГц	≤ ±1,0º
	4 ГГц – 8 ГГц	≤ ±2,0º
	8 ГГц – 26,5 ГГц	≤ ±3,0º
Обратные потери в перемычке Thru	DC – 4 ГГц	≥ 34 дБ
	4 ГГц – 8 ГГц	≥ 32 дБ
	8 ГГц – 26,5 ГГц	≥ 30 дБ
Обратные потери меры Load	DC – 4 ГГц	≥ 40 дБ
	4 ГГц – 8 ГГц	≥ 35 дБ
	8 ГГц – 26,5 ГГц	≥ 30 дБ
Рассеиваемая мощность		≤ 0,5 Вт
Максимальный крутящий момент		1,7 Н м
Рекомендуемый крутящий момент		0,9 Н м
Диапазон рабочих температур (норм.)		+ 20 ºС ~ + 26 ºС
Вес		34,9 г.
Долговечность		>500 циклов соединения

Комплектация

Механический калибровочный набор MCAL226-35F5 в составе: упакованные в один корпус мера холостого хода NMD 3,5 мм female, мера короткого замыкания NMD 3,5 мм female, мера согласованной нагрузки NMD 3,5 мм female, переход NMD 3,5 мм female - NMD 3,5 мм female – 1 шт.

Аксессуары

TW8-8 – динамометрический ключ для точной установки необходимого уровня крутящего момента, диапазон - 8 дюймо-фунтов (0,896 Н·м), размер зева 8,1 мм (открытый конец), совместим с разъемом NMD 3,5 мм.
