RIGOL RSA804 анализатор спектра реального времени компактный

Сравнить

Под заказ

О доставке

Компактный высокочастотный анализатор спектра реального времени со встроенным следящим генератором RSA804.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Диапазон частот

5 кГц - 4,5 ГГц

Диапазон рабочих частот

5 кГц ~ 4,5 ГГц

Размеры

265*161*77

Масса, кг

1.9

Модель

RIGOL RSA804

Все характеристики

В корзину В корзине

Задать вопрос

Описание

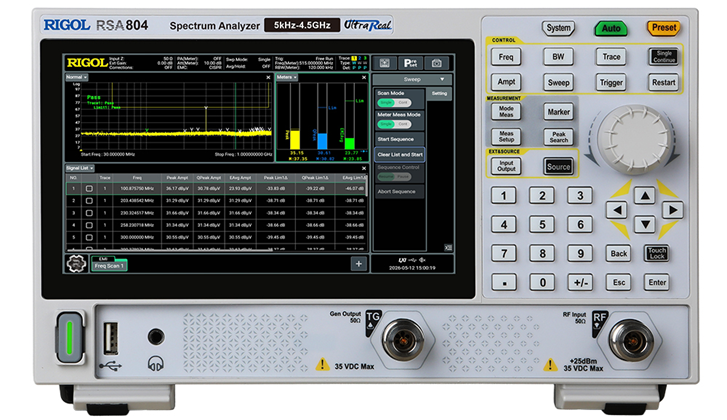

Описание анализатора спектра RIGOL RSA804

В июле 2026 года компания Rigol начала продажу компактного высокочастотного анализатора спектра реального времени со встроенным следящим генератором RSA804.

Это высокопроизводительный измерительный прибор, разработанный для решения задач, требующих высокой точности измерений, которая обеспечивается благодаря низкому уровню собственных фазовых шумов, широкой полосе анализа, большому динамическому диапазону, значительной стабильности амплитудных и частотных параметров.

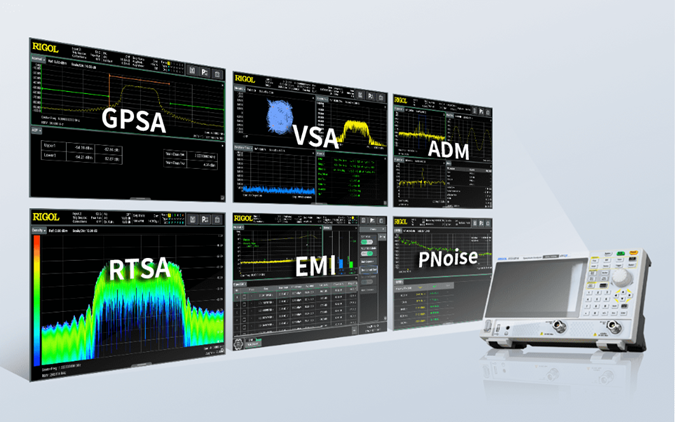

RSA804 оснащён следующим функционалом:

анализатор спектра общего назначения (GPSA);
анализатор спектра реального времени (RTSA);
следящий генератор (СГ), допускающий работу и в автономном режиме;
анализатор сигналов с цифровой (векторной) модуляцией (VSA опция);
измеритель электромагнитных помех (EMI опция);
измеритель параметров аналоговых видов модуляции (ADM опция);
измеритель фазовых шумов (PNOISE опция).

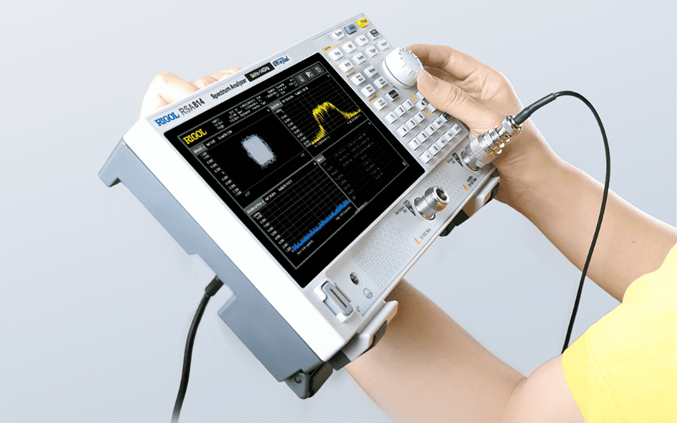

Прибор легко транспортируется, питается как от сети переменного тока, так и от подключаемого (Type-C PD) к задней панели внешнего power-bank, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на оперативном решении задач.

Анализатор спектра реального времени Rigol RSA804 выполнен в моноблочном исполнении, имеет малый вес (1,9 кг), емкостной сенсорный экран диагональю 7 дюймов с поддержкой жестов мультитач.

Применение

Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий;
Функциональное тестирование;
Производственная деятельность;
Лабораторные исследования;
Испытания на ЭМС;
Сервисное обслуживание;
Измерения в полевых условиях;
Образование и обучение.

Назначение

Прибор предназначен для разработки, производства, ремонта и сервисного обслуживания радиоустройств в лабораторных, производственных и полевых условиях

Особенности и преимущества

Рабочий диапазон входных частот: от 5 кГц до 4,5 ГГц
Максимальная полоса анализа в реальном времени: до 40 МГц
Низкий отображаемый средний уровень собственных шумов (DANL) с включённым ПУ: < -168 дБм (тип.)
Низкий уровень фазового шума 1 ГГц@ 10 кГц: < -112 дБн/Гц (тип.)
Погрешность измерения амплитуды: <0,3 дБ (ном)
Наилучшее разрешение по частоте (RBW): 1 Гц
Встроенный следящий генератор
Высокий SFDR (динамический диапазон свободный от паразитных составляющих): < - 60 дБн (тип)
Анализ сигналов векторных видов модуляции (опция)
Анализ фазовых шумов (опция)
Анализ сигналов аналоговых видов модуляции (опция)
Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
Емкостной сенсорный экран 7 дюймов с поддержкой жестов
Встроенные USB, LAN, HDMI интерфейсы связи, SCPI
Web-control
Компактное исполнение

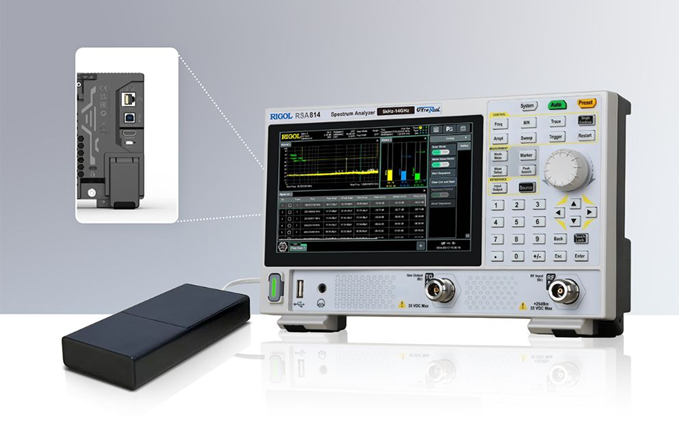

Возможность автономной работы от внешней аккумуляторной батареи (power-bank)
Вход/выход сигнала синхронизации

Компактный размер, высокая производительность Вес каждой модели составляет всего 1,9 кг. Прибор помещается в сверхкомпактную сумку RIGOL. Профессиональные радиочастотные измерения спектра в режиме реального времени, параметров модуляции, фазовых шум, электромагнитной совместимости доступны теперь в полевых условиях.	Стандартное питание USB Type-C PD Поддержка распространенного стандарт USB Power Delivery (PD) через интерфейс Type-C. Электропитание возможно от портативного внешнего аккумулятора (power bank), без привязки к сети переменного тока, что значительно расширяет географию применения прибора.

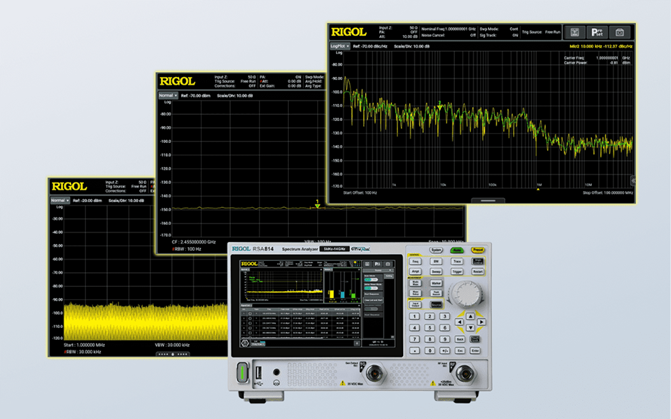

Высокие характеристики для профессиональных измерений Диапазон рабочих частот от 5 кГц до 4,5 / 8,5 / 14 ГГц, фазовый шум минус 112 дБн/Гц (тип.) на частоте 1 ГГц при отстройке 10 кГц	Захват сигнала в режиме реального времени Анализ спектра в реальном времени с полосой анализа 40 МГц: обеспечивает надежный захват кратковременных и эпизодических сигналов в сложных условиях. Такая полоса анализа позволяет проводить углубленный анализ векторных широкополосных сигналов связи.

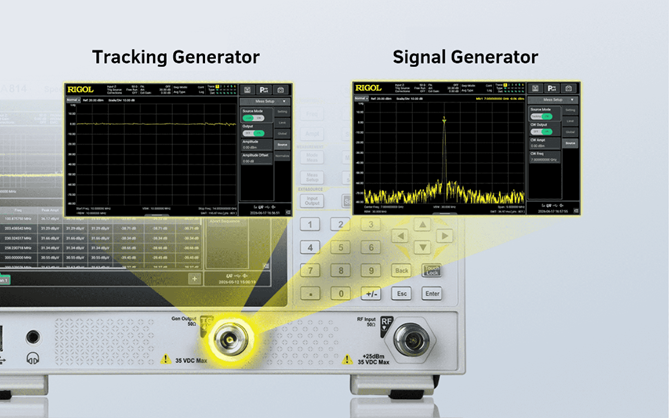

Функции премиум-класса включены в стандартную комплектацию В стандартную комплектацию RSA800 входят: встроенный предусилитель (PA), следящий генератор (TG), полоса анализа в реальном времени 40 МГц. Прибор также может полноценно работать в качестве автономного генератора сигналов (SG).	Комплексные задачи измерений RSA800 объединяет в себе полный набор приложений для радиочастотных измерений, а также предлагает программные опции для расширения функциональности по мере изменения задач тестирования.

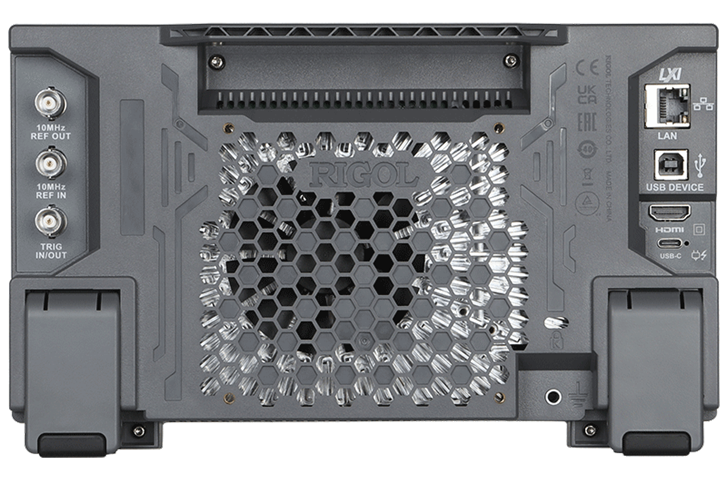

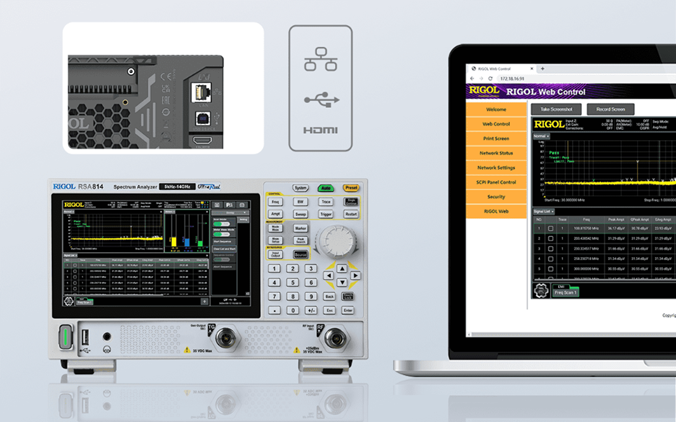

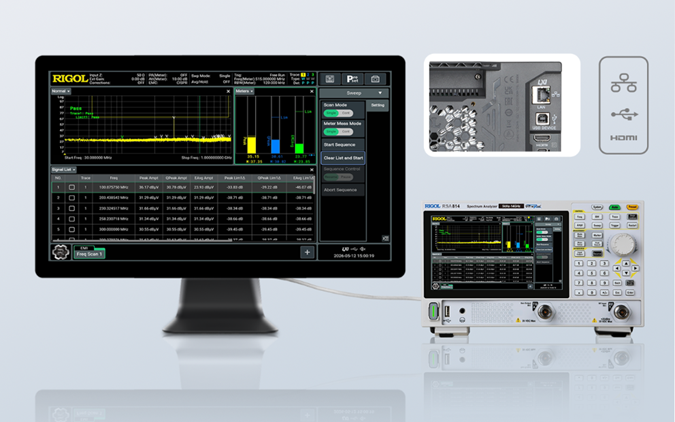

Стандартные интерфейсы USB, LAN и HDMI Интерфейсы USB и LAN обеспечивают возможность удаленного взаимодействия с полной поддержкой команд SCPI. Выход HDMI позволяет подключить внешний дисплей для более четкого и удобного отображения информации	WebControl Доступ к прибору и управление им осуществляются непосредственно через веб-браузер по IP-адресу — установка программного обеспечения на ПК не требуется. Решение идеально подходит для удаленной работы и управления командами SCPI.

Мы предлагаем купить анализаторы спектра реального времени RIGOL RSA804 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все анализаторы спектра реального времени имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.

Заказать анализатор спектра реального времени RSA804 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.

Характеристики

Диапазон частот	5 кГц - 4,5 ГГц
Диапазон рабочих частот	5 кГц ~ 4,5 ГГц
Размеры	26516177
Масса, кг	1.9
Модель	RIGOL RSA804

Характеристики RSA804

Технические характеристики

Частотные характеристики
Диапазон рабочих частот						от 5 кГц до 4,5 ГГц
Разрешение измерений по частоте						1,0 Гц
Полоса обзора (span)						0 Гц
						от 10 Гц до 4,5 ГГц
Точность установки полосы обзора						± [0,1% x span + span/(кол-во точек развертки - 1)]
Время развёртки				Нулевая полоса обзора		от 1 мкс до 6000 с
				полоса обзора ≥ 10 Гц		от 1 мс до 4000 с
Разрешение полосы ПЧ (-3 дБ) RBW						от 1 Гц до 10 МГц
Разрешение полосы ПЧ (-6 дБ) RBW						200 Гц, 9 кГц, 120 кГц, 1 МГц
Полоса видеофильтра VBW						от 1 Гц до 10 МГц
Избирательность фильтров по соотношению уровней (60 дБ/3 дБ)						≤5
Относительный уровень фазовых шумов 1 ГГц@ 10 кГц						<–112 дБн/Гц (тип)
Параметры опорного источника
Опорная частота						10 МГц
Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре 25 °C						1·10^-6
Пределы годового относительного дрейфа частоты опорного генератора						<5·10^-7
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +40 °C						<5·10^-7
Амплитудные характеристики
Диапазон измеряемых уровней @ F_Н≥ 10 МГц						от DANL до +20 дБм
Предварительный усилитель (ПУ)			Частотный диапазон			от 1 МГц до 4,5 ГГц
			Коэффициент усиления			25 дБ
Усредненный уровень собственных шумов (DANL) на частоте 1 ГГц нормализованный к 1 Гц				ПУ – выкл.		- 145 дБм (тип)
				ПУ – вкл.		- 168 дБм (тип)
Максимальный безопасный уровень ВЧ-сигнала на входе				ПУ – выкл. @ Atten. = 30 дБ		+ 20 дБм
				ПУ – вкл. @ Atten. = 30 дБ		- 10 дБм
Разрушающий уровень сигнала на входе						+ 25 дБм
Абсолютная погрешность измерения мощности @ на 50 МГц @ ПУ – выкл. @ Atten = 10 дБ @ Level INPUT = -10 дБм @ +20ºC ~ +30ºC						<0,3 дБ
Неопределённость измерения уровня мощности @ уровень доверия 95% @ ОСШ >20 дБ @ RBW= VBW=1 кГц @ ПУ- выкл. @ Atten = 10 дБ @ -50 дБм <Level INPUT <0 дБм @ f _н≥10 МГц @ +20ºC ~ +30ºC				10 МГц < f ≤ 4,5 ГГц		<0,8 дБ (ном)
Неравномерность амплитудно-частотной характеристики на частотах f @ относительно 50 МГц @ Atten = 10 дБ @ +20ºC ~ +30ºC	ПУ – выкл.			9 кГц < f ≤ 100 кГц		<0,3 дБ (тип)
				100 кГц < f ≤ 4,5 ГГц		<0,5 дБ, <0,3 дБ (тип)
	ПУ – вкл.			100 кГц < f ≤ 4,5 ГГц		<0,7дБ, <0,5 дБ (тип)
Усредненный уровень собственных шумов (DANL) на частотах f, нормализованный к полосе пропускания 1 Гц @Atten = 0 дБ @ +20ºC ~ +30ºC @ ≥50 усреднений@ следящий генератор – выкл. @ детектор выборки	ПУ – выкл.			5 кГц ˂ f ≤ 100 кГц		<–120 дБм (тип)
				100 кГц ˂ f ≤ 4,5 ГГц		<–140 дБм, <–143 дБм (тип)
	ПУ – вкл.			1 МГц ˂ f ≤ 100 МГц		<–155 дБм, <–158 дБм (тип)
				100 МГц ˂ f ≤ 4,5 ГГц		<–165 дБм, <–168 дБм (тип)
Уровень гармонических искажений 2-го порядка SHI @ Level INPUT = -20 дБм @ ПУ- выкл. @ Atten = 0 дБ				10 МГц < f ≤ 4,25 ГГц		+45 дБм
				4,25 МГц < f ≤ 4,5 ГГц		+30 дБм
Уровень интермодуляционных искажений 3-го порядка TOI @ F_н ≥ 50 МГц @ два тона с уровнем -20 дБм с разносом 200 кГц @ ПУ- выкл. @ Atten = 0 дБ				10 МГц < f ≤ 4,5 ГГц		+18 дБм, +20 дБм (тип)
Точка компрессии P1дБ двухтоновый сигнал @F_н ≥ 50 МГц @ ПУ- выкл. @ Atten = 0 дБ						0 дБм
Диапазон регулировки опорного уровня				Логарифмическая шкала		от - 170 дБм до +20 дБм, с шагом 0,01 дБ
				Линейная шкала		от 707 пВ до 2,24 В, 0,11% (0,01 дБ)
Масштабирование экрана				Режим вертикальной шкалы		Линейный, логарифмический
				Единицы измерения амплитуды		дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, пВт, нВт, мкВт, мВт, Вт, мА, мкА и А
Входной аттенюатор				Диапазон устанавливаемых значений		от 0 дБ до 30 дБ, с шагом 2 дБ
				Погрешность устанавливаемых значений @ F_н=50 МГц @ 10 дБ @ ПУ – выкл. @ +20ºC ~ +30ºC		<0,3 дБ
Следящий генератор (СГ)				Диапазон рабочих частот		от 100 кГц до 4,5 ГГц
				Выходной уровень		от - 40 дБм до 0 дБм
				Шаг установки		1 дБ
				Неравномерность АЧХ @ 50 МГц		± 3 дБ
Анализ спектра в режиме реального времени (RTSA)				Максимальная полоса анализа	5 кГц < f ≤ 100 МГц	20 МГц
					100 МГц < f ≤ 4,5 ГГц	40 МГц
				Минимальная длительность сигнала с 100% вероятностью захвата (POI)		5,62 мкс
				Время захвата при максимальной частоте дискретизации		≥100 мкс
				Максимальная частота дискретизации		51,15 Мвыб/с
				Разрешение по амплитуде		0,01 дБ
				Скорость БПФ		199804 кадр/с
				Количество точек по оси частот		801
				Количество маркеров		8
				Динамический диапазон свободный от паразитных составляющих (SFDR)		<- 60дБн (тип)
				Неравномерность по амплитуде BW=40 МГц		±0,5 дБ (ном)
				Детекторы		Положительный пик, отрицательный пик, выборка, среднее значение
				Типы сглаживающих окон		Хэннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гауссово
Демодуляция векторных сигналов (опция RSA800-VSA)				Максимальная полоса анализа	5 кГц < f ≤ 100 МГц	20 МГц
					100 МГц < f ≤ 4,5 ГГц	40 МГц
				Максимальная частота дискретизации		51,15 Мвыб/с
				Максимальная длина захвата		4096 кадров
				Виды модуляции		2FSK, 4FSK, 8FSK, MSK, BPSK, QPSK, OQPSK, DQPSK, π/4-DQPSK, 8PSK, D8PSK, π/8-D8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 512QAM, 1024QAM, 2ASK, 4ASK, 16APSK, 32APSK
				Стандарты		GSM, NADC, WCDMA, PDC, PHP (PHS), Bluetooth, WLAN (802.11b), ZigBee 868M, ZigBee 915M, ZigBee 2450M, TETRA, DECT, APCO-25
Электромагнитная совместимость (опция RSA800-EMI)				Виды детекторов, диапазоны		CISPR 16-1-1
				Разрешение (- 3 дБ)		от 100 Гц до 10 МГц, с шагом 1-3-10
				Разрешение (- 6 дБ)		200 Гц, 9 кГц, 120 кГц, 1 МГц
				Детекторы ЭМИ		Позит. пик, негатив. пик, среднего значения, квазипиковый, CISPR средн., RMS средн.
Демодуляция сигналов с аналоговой модуляцией (опция RSA800-ADM)				Максимальная полоса анализа	5 кГц < f ≤ 100 МГц	20 МГц
					100 МГц < f ≤ 4,5 ГГц	40 МГц
				Динамический диапазон входных сигналов		от – 30 дБм до +20 дБм
				Виды детектируемых сигналов		AM, ЧМ, ФМ
Общие характеристики
Тип высокочастотных разъемов:		вход ВЧ				N «розетка», 50 Ом N «розетка», 50 Ом
		выход СГ
КСВН @ ПУ – выкл.@ Atten = ≥10 дБ				10 МГц – 4,5 ГГц		<1,5 (ном)
Дисплей				Тип		Сенсорный
				Разрешение		1024 х 600 точек
				Размер диагонали		7”
				Цветопередача		24-бит
Опорная частота				Выход внутреннего источника	Частота	10 МГц
					Уровень	от +3 дБм до +10 дБм, +7 дБм (тип)
					Импеданс	50 Ом
					Тип разъёма	BNC «розетка»
				Вход от внешнего источника	Частота	10 МГц ± 10 ppm
					Уровень	от 0 дБм до +10 дБм
					Импеданс	50 Ом
					Тип разъёма	BNC «розетка»
Коммуникационные интерфейсы				USB Host		Версия 2.0 1 порт на передней панели
				USB Device		Версия 2.0 1 порт на задней панели
				LAN		100/1000Base, RJ-45, LXI Core 2011 Device
				HDMI		A plug, HDMI 1.4b
Синхронизация				Вход	Импеданс	≥ 1 кОм (ном)
					Тип разъёма	BNC «розетка»
					Уровень	3,3 В TTL
				Выход	Импеданс	50 Ом (ном)
					Тип разъёма	BNC «розетка»
					Уровень	3,3 В TTL
Электропитание				Тип разъёма		Type-C
				Напряжение/ток питания		20 В/ 5А
				Максимальная потребляемая мощность		50 Вт (тип)
Габаритные размеры						265,35 х 161,75 х 77,38 мм
Масса						1,9 кг
Время прогрева (выход на рабочий режим)						40 мин.
Рабочие условия применения				температура окружающего воздуха		от 0 °C до +40 °C
				относительная влажность воздуха при температуре от 0 °C до +30 °C при температуре от +30 °C до +40 °C		до 95 % до 75 %

Комплектация

анализатор спектра реального времени компактный RSA804
адаптер питания

Опции

Программные

Анализ векторных сигналов	RSA800-VSA
Измерение электромагнитных помех	RSA800-EMI
Измерение параметров аналоговых видов модуляции	RSA800-ADM
Набор расширенных измерений	RSA800-AMK
Измерение фазовых шумов	RSA800-PNOISE

Аксессуары

Комплект кабелей и антенн	DSA Utility Kit
Комплект переходников и нагрузок	RF Adaptor Kit
Комплект переходников 50/75 Ом	RF CATV Kit
Комплект аттенюаторов	RF Attenuator Kit
Аттенюатор 30 дБ,100 Вт	ATT03301H
Набор пробников ближнего поля	NFP-3
USB-кабель	CB-USBA-USBB-FF-150
