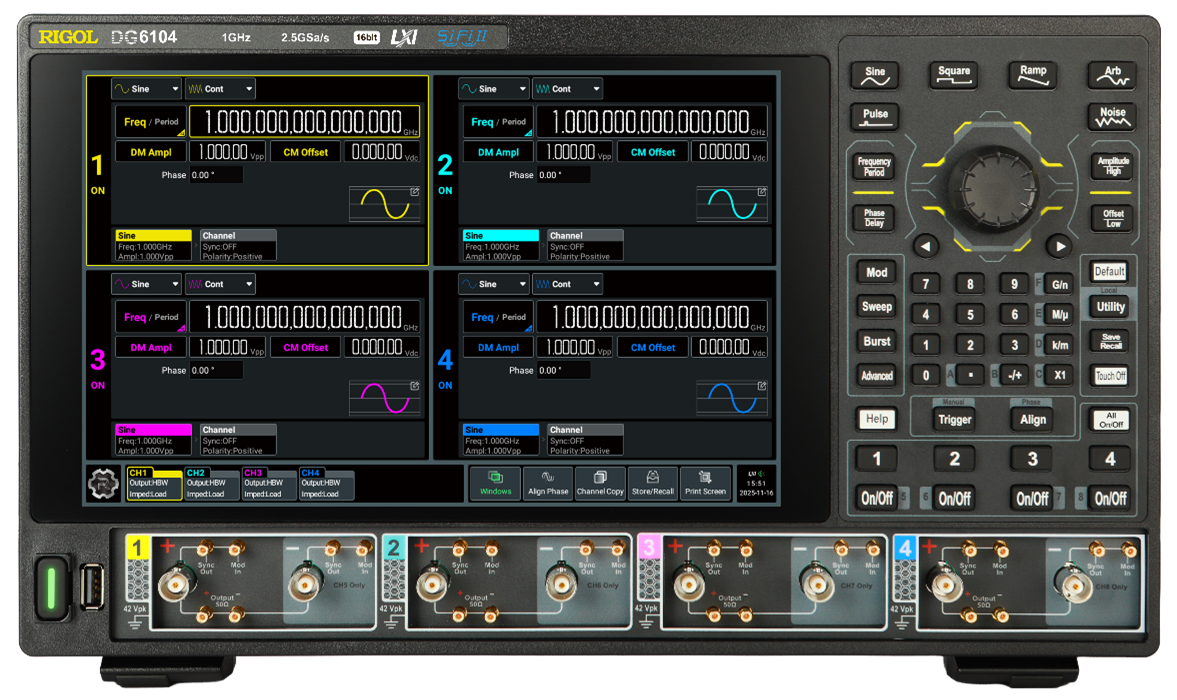

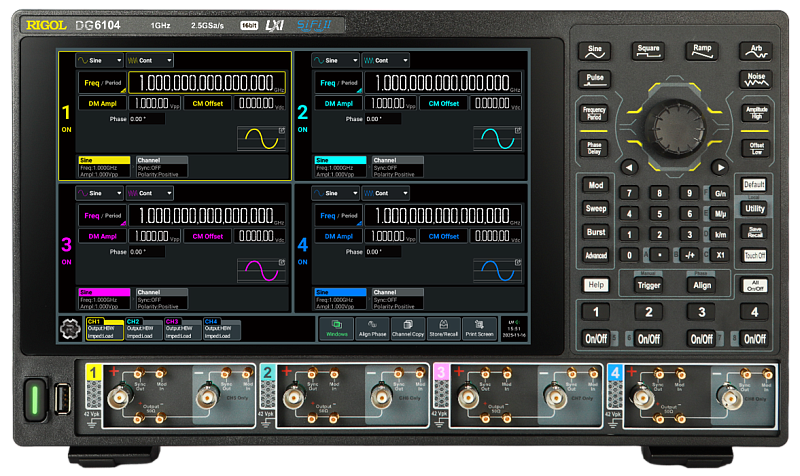

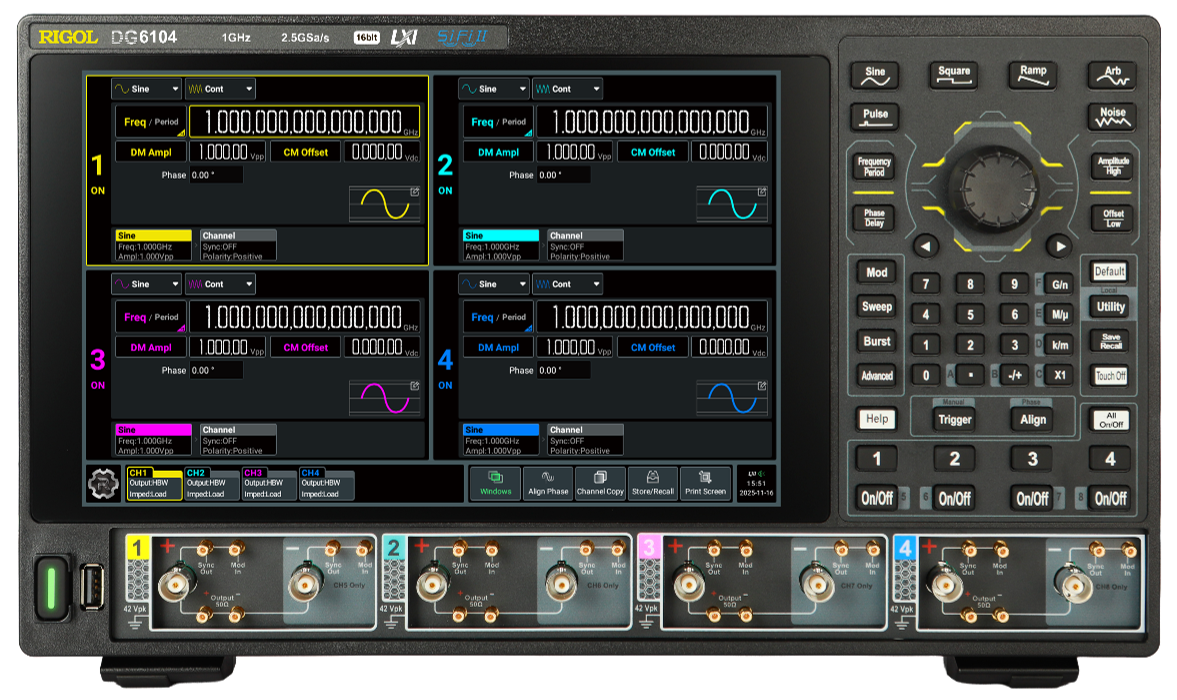

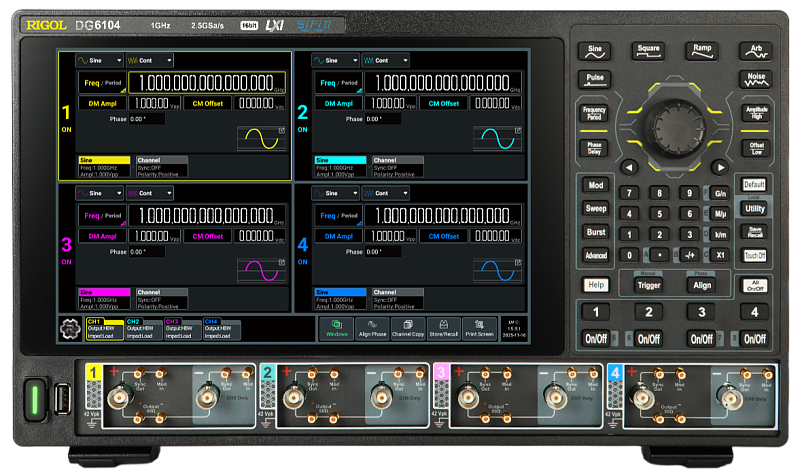

Количество выходных каналов
|

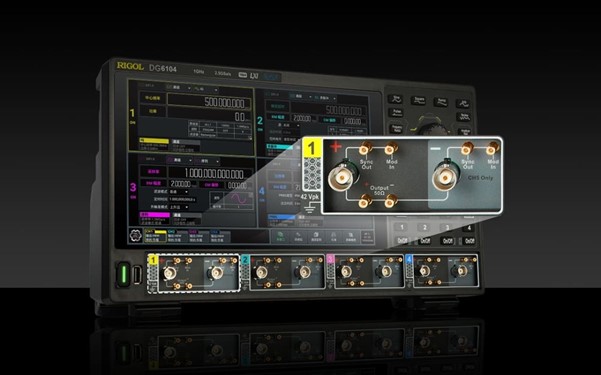

4 дифференциальных канала, изолированных от общей земляной шины
|
|
Режимы выхода
|
несимметричный,
HBW (высокочастотный),
AMP (высокоамплитудный)
|
|
Максимальное значение выходной частоты
|
1 ГГц
|
|
Частота дискретизации сигналов произвольной формы
|
2,5 Гвыб/с
|
|
Разрешение по вертикали
|
16 бит
|
|

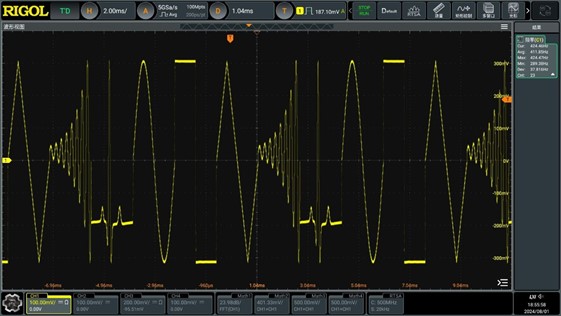

Глубина памяти хранения сигналов
|
256 Мвыб/канал;
512 Мвыб/канал (опция DG6000-2RL)
|
|
Выходные сигналы
|
|
Режим работы
|
Непрерывный, модулированный, сканирование, пакетный, расширенный
|
|
Типы непрерывных сигналов
|
синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, постоянная составляющая (DC), гармонический
|
|
Виды поддерживаемой модуляции
|
АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование
|
|
Режимы развёртки
|
Линейная развертка по частоте, логарифмическая развертка, ступенчатая (пошаговая) развертка
|
|
Пакеты импульсов
|
N-цикл, стробируемые
|
|
Расширенный набор сигналов
|

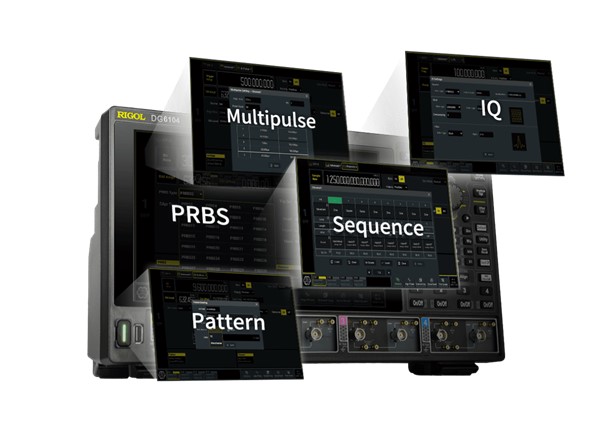

Последовательности, шаблоны, сигналы произвольной формы, PRBS, многоимпульсные, многотональные, IQ
|
|
Выходные характеристики
|
|
Несимметричный однополярный режим SND (выход BNC)
|
Амплитудный диапазон
(50 Ом)
|
Размах
|
≤100 МГц: 1 мВ П-П~10 В П-П
≤250 МГц: 1 мВ П-П p~5 В П-П
≤350 МГц: 1 мВ П-П ~2 В П-П
≤500 МГц: 1 мВ П-П ~1 В П-П
|
|
Погрешность
|
±(1% от заданного значения + 1 мВ П-П )
|
|
Разрешение
|
0,1 мВ П-П, 0,1 мВ СКЗ, 1 мВ, 0,1 дБм или 4 бита (меньшее из значений)
|
|
Единицы отображения
|
Vpp, Vrms, dBm, V (высокий и низкий уровни)
|
Смещение
(50 Ом)
|
Диапазон
|
±5 В П-П
(перем. ток + пост. ток)
|
|
Погрешность
|
±(1% от |установленного значения| + 1 мВ + 0,5% от амплитуды (В П-П)
|
|
Разрешение
|
1 мВ или 4 бита
|
|
Выходное сопротивление
|
50 Ом±1%
|
|
Настройка сопротивления нагрузки
|
от 1 Ом до 10 кОм, высокоимпедансная нагрузка (High Z)
|
|

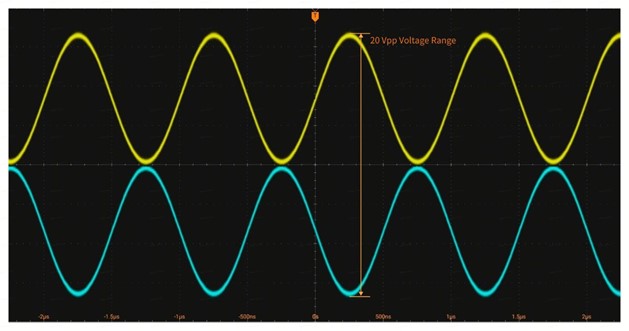

Высокоамплитудный режим AMP (выход BNC)
|
Амплитудный диапазон
(50 Ом)
|
Размах
|
≤100 МГц: 2 мВ П-П~20 В П-П
≤250 МГц: 2 мВ П-П p~10 В П-П
≤350 МГц: 2 мВ П-П ~4 В П-П
≤500 МГц: 2 мВ П-П ~2 В П-П
|
|
Погрешность
|
±(2% от заданного значения + 2 мВ П-П )
|
|
Разрешение
|
0,1 мВ П-П, 0,1 мВ СКЗ, 1 мВ, 0,1 дБм или 4 бита (меньшее из значений)
|
|
Единицы отображения
|
Vpp, Vrms, dBm, V
|
Смещение
(50 Ом)
|
Диапазон
|
±5 В П-П
(перем. ток + пост. ток)
|
|
Погрешность
|
±(1% от |установленного значения| + 1 мВ + 0,5% от амплитуды (В П-П))
|
|
Разрешение
|
1 мВ или 4 бита
|
|
Выходное сопротивление
|
50 Ом±1%
|
|
Настройка сопротивления нагрузки
|
невозможна
|
|
Дифференциальный широкополосный режим HBW (выход SMB)
|
|
Амплитудный диапазон
|
Размах
|
≤ 500 МГц: 400 мВ П-П~2 В П-П
500 МГц~1 ГГц: 400 мВ П-П~1 В П-П
|
|
Погрешность
|
± (1% от установленного значения + 1 мВ П-П)
|
|
Разрешение
|
0,1 мВ П-П, 0,1 мВ СКЗ, 1 мВ, 0,1 дБм или 4 бита (меньшее значение)
|
|
Единицы отображения
|
Vpp, Vrms, dBm, V
|
Смещение CM
(до 50 Ом)
|
Диапазон
|
-200 мВ DC ~ 200 мВ DC
|
|
Точность
|
± (1% от |установленного значения +5 мВ)
|
|
Разрешение
|
1 мВ или 4 бита
|
|
Выходное сопротивление
|
50 Ом ± 1% (P/N); 100 Ом ± 1% (дифференциальное)
|
|
Настройка сопротивления нагрузки
|
невозможна
|
|
Защита
|
автоматически отключает выходной сигнал при перегрузке
|
|
Частотные характеристики
|
|
Синусоидальный сигнал
|
непрерывный: 1 мкГц ~ 500 МГц (SND/AMP);

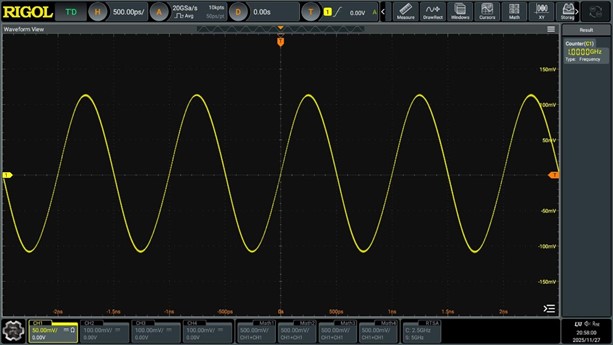

1 мкГц ~ 1 ГГц (HBW)
режим модуляции: 1 мкГц ~ 350 МГц
пакетный режим: 126 мкГц ~ 350 МГц
|
Меандр
|
Непрерывный режим:
быстрый (крутой) фронт активирован:
1 мкГц~170 МГц (SND);
1 мкГц~300 МГц (HBW)
быстрый (крутой) фронт деактивирован:
1 мкГц~120 МГц
Модуляционный режим: 1 мкГц~120 МГц
Пакетный режим: 126 мкГц~120 МГц
|
|
Пилообразный сигнал
|
непрерывный режим: 1 мкГц ~ 5 МГц
режим модуляции: 1 мкГц ~ 2,5 МГц
пакетный режим: 126 мкГц ~ 2,5 МГц
|
|
Импульсный сигнал
|
непрерывные/ модуляция: 1 мкГц ~ 120 МГц
пакетный режим: 126 мкГц ~ 120 МГц
|
|
Сигнал произвольной формы
|
непрерывный/ модуляция: 1 мкГц ~ 100 МГц
пакетный режим: 126 мкГц ~ 100 МГц
|
|
Гармоники
|
1 мГц ~ 250 МГц
|
|
Шум (-3 дБ), тип
|
500 МГц, 1 В П-П
|
|
Разрешение выходной частоты
|
1 мкГц или 12 бит
|
|
Погрешность воспроизведения частоты
|
±10⁻⁶ от установленного значения (исключая сигналы произвольной формы) @ 0℃~+50℃
±10⁻⁶ от установленного значения ±1 мкГц заданного значения (сигналы произвольные волны), от 0℃ до 50℃
|
|
Нестабильность
|
±2×10-6/год
|
|
Старение
|
±1×10-6/год
|
|
Характеристики непрерывных сигналов
|
Синус
(50 Ом)
|
Неравномерность АЧХ, тип
|
<5 МГц: ±0,1 дБ
≥ 5 МГц~ <50 МГц: ±0,2 дБ
≥ 50 МГц~ <100 МГц: ±0,5 дБ
≥ 100 МГц~200 МГц: ±1,0 дБ
≥ 200 МГц~1000 МГц: ±2,0 дБ
|
|
Гармонические искажения @ 0 дБм, тип
|
10 Гц~ <10 МГц: < -70 дБн
≥ 10 МГц~ <50 МГц: < -55 дБн
≥ 50 МГц~ <200 МГц: < -45 дБн
≥ 200 МГц~ <500 МГц: < -35 дБн
≥ 500 МГц~ <1000 МГц: < -25 дБн
|
|
Коэффициент гармонических искажений (THD) @ 0 дБм, тип
|
10 Гц–20 кГц: <0,1%
|
|
Паразитные (негармонические) искажения @ 0 дБм, тип
|
10 Гц ~ <10 МГц: < -65 дБн
≥ 10 МГц ~ <50 МГц: < -60 дБн
≥ 50 МГц ~ 1000 МГц: < -50 дБн + 6 дБн/октаву
|
|
Фазовый шум @ 0 дБм @10 кГц
|
10 МГц: <-125 дБн/Гц
|
|
Типичный остаточный шум тактовой частоты @0 дБм
|
-55 дБм
|
|
Фаза
|
-360° до +360°, разрешение 0,01°
|
|
Меандр
|

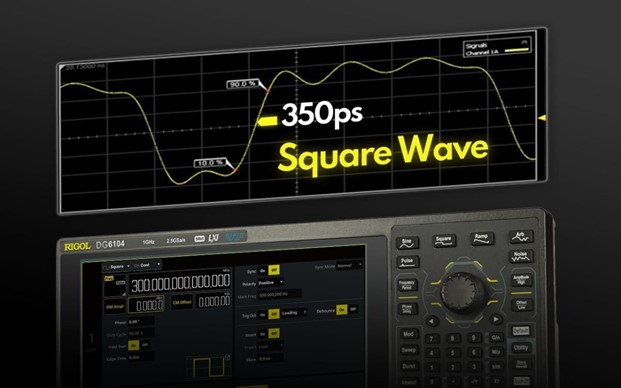

Время нарастания/спада
|
Тип @ 0 дБм @ 10 МГц @ 50 Ом:
режим быстрого (крутого) фронта вкл.:
800 пс ~ 1 нс (SND);
350 пс ~ 1 нс (HBW)
точность настройки при включенном режиме быстрого фронта: ±20% от заданного значения
тип@ 0 дБм@ 120 МГц @ 50 Ом:
режим быстрого (крутого) фронта выкл.: ≤1,4 нс (HBW)
|
|
Выброс @тип@ 0 дБм@ 10 МГц
|
<5%, быстрый (крутой) фронт выкл.
|
Джиттер
@СКЗ @0 дБм @ 10 МГц
|
200 пс @ быстрый (крутой) фронт выкл.
|
|
Коэффициент заполнения тип @ 0 дБм@ 10 МГц
|
50% @ быстрый (крутой) фронт вкл.
0,01% ~ 99,9% @ быстрый (крутой) фронт выкл.
|
|
Фаза
|
-360° до +360°, разрешение 0,01°
|
|
Пилообразный
|
Нелинейность@ 1 кГц@ 0 дБм @ симметрия 99,9%
|
≤ 0,1% от пикового выходного сигнала
(диапазон амплитуды 10–90%)
|
|
Симметрия
|
0,1 ~ 99,9% (ограничена периодом пилообразного сигнала)
|
|
Фаза
|
-360° до +360°, разрешение 0,01°
|
|
Импульсный
|
Ширина импульса
|
4,2 нс ~ 999,9 кс (ограничена периодом импульса)
|
|
Разрешение по длительности импульса
|
100 пс или 5 бит
|
|
Коэффициент заполнения
|
0,01%~99,99% (ограничен периодом импульса)
|
|
Время нарастания/спада
|
1,4 нс ~ 1 с (ограничено шириной импульса)
|
|
Выброс @0 дБм @ 10 МГц @ тип
|
<5%
|
|
Джиттер @0 дБм @ 10 МГц @тип
|
200 пс
|
|
Фаза
|
-360° до +360°, разрешение 0,01°
|
|
Тип шума
|
белый
|
|
Напряжение постоянного тока (DC)
|
Выходной диапазон
|
несимметричный выход:
-5 В ~ +5 В (50 Ом),
-10 В ~ +10 В (высокое сопротивление)
|
|
Точность
|
±(1% от установленного значения + 1 мВ), 50 Ом
|
|
Сигнал произвольной формы
|
Тип
|
встроенная форма сигнала,
сохранённая форма сигнала
|
|
время нарастания/спада @ 0 дБм
|
≤3,5 нс
|
|
Джиттер @0 дБм @ 10 МГц @тип
|
200 пс
|
|
Фаза
|
-360° до +360°, разрешение 0,01°
|
|
Гармоники
|
Порядок
|
≤ 20
|
|
Тип
|
Последовательные гармоники, смешанные гармоники
|
|
Амплитуда
|
Задаётся пользователем
|
|
Фаза
|
Задаётся пользователем
|
|
Модуляционные характеристики
|
|
Типы поддерживаемой модуляции
|
AM, FM, PM, ASK, FSK, PSK, PWM, SUM
|
|
Характеристики развёртки
|
|
Тип
|
линейная, логарифмическая, ступенчатая
|
|
Несущая
|
синусоидальная, прямоугольная, пилообразная, произвольная
|
|
Время сканирования
|
1 мс ~ 250 000 с
|
|
Время удержания/возврата
|
0 ~ 3600 с
|
|
Направление
|
вверх, вниз
|
|
Источник синхронизации
|
внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем
|
|
Метка
|
задний (спадающий) фронт синхросигнала (программируется)
|
|

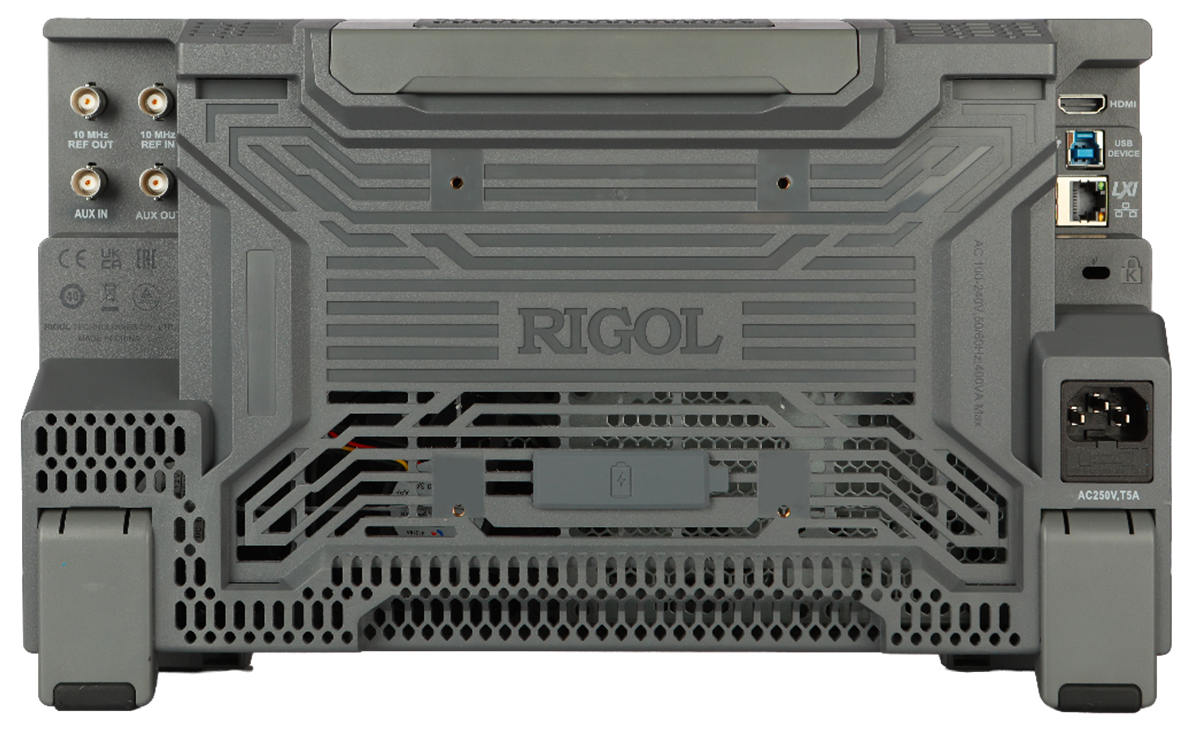

Коммуникационные интерфейсы
|
|
LAN
|
1 шт., задняя панель, интерфейс 10/100/1000 BASE-T, поддержка LXI-C
|
|
Web Control
|
IP-адрес
|
|
HDMI
|
Видеовыход высокой четкости на задней панели
(тип A)
|
|
USB 3.0 Host
|
1 шт., передняя панель
|
|
USB 3.0 Device
|
1 шт., задняя панель, поддержка протокола TMC
|
|
Общие характеристики
|
|
Тип дисплея
|
10,1” сенсорный экран цветного изображения, разрешение
1280 х 800, соотношение сторон 16:9
|
|
Время выхода на рабочий режим
|
не менее 30 минут
|
|
Внутренняя энергонезависимая память
|
128 ГБ (вкл. пространство, занимаемое системными файлами)
|
|
Электропитание
|
AC 100 В ~ 240 В, 50 Гц/60 Гц
|
|
Потребляемая мощность
|
не более 270 Вт
|
|
Рабочий диапазон температур
|
от 0°C до +40°C
|
|
Габариты
|
358 х 215 х 122 мм (5U)
|
|
Вес нетто
|
5,35 кг
|
