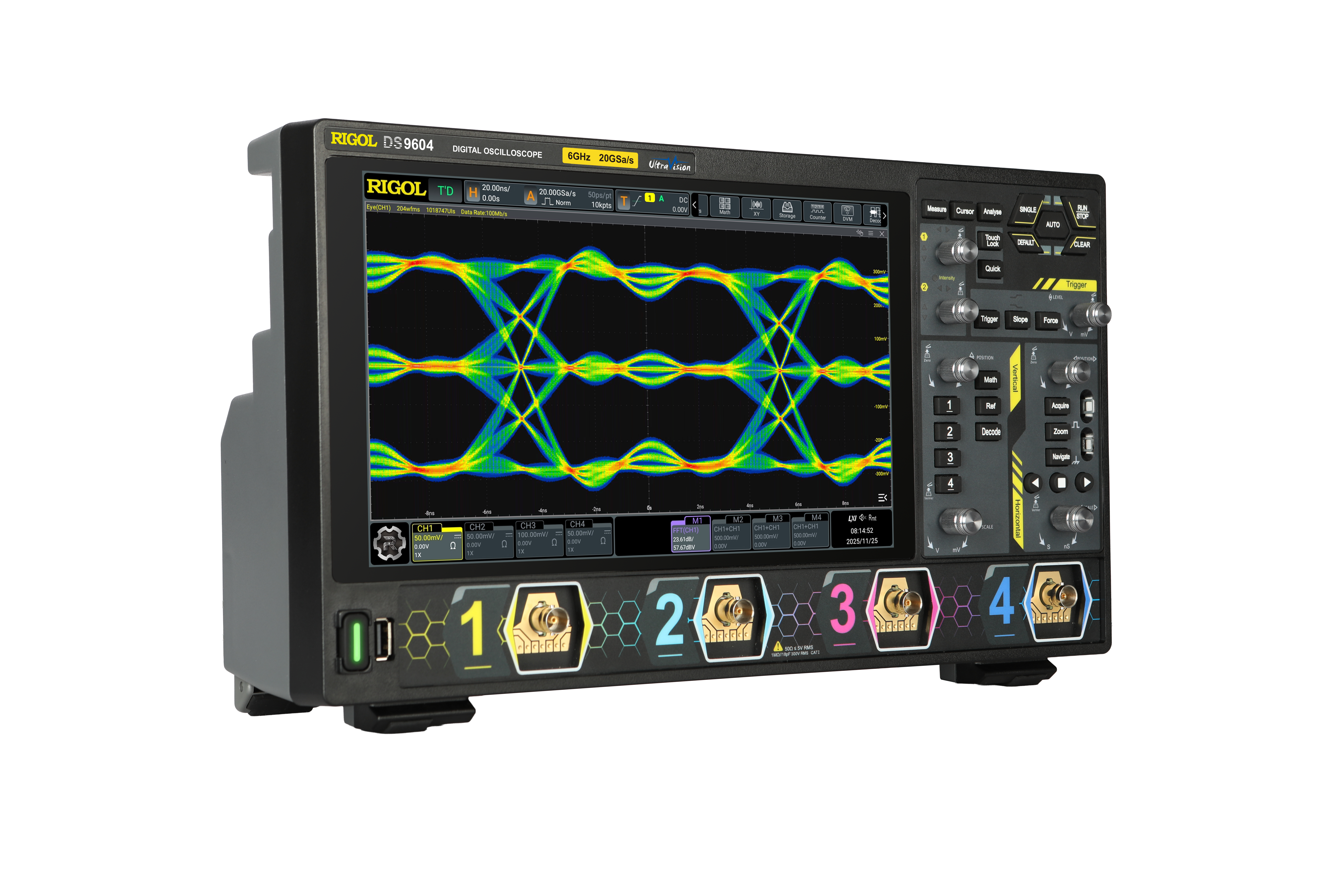

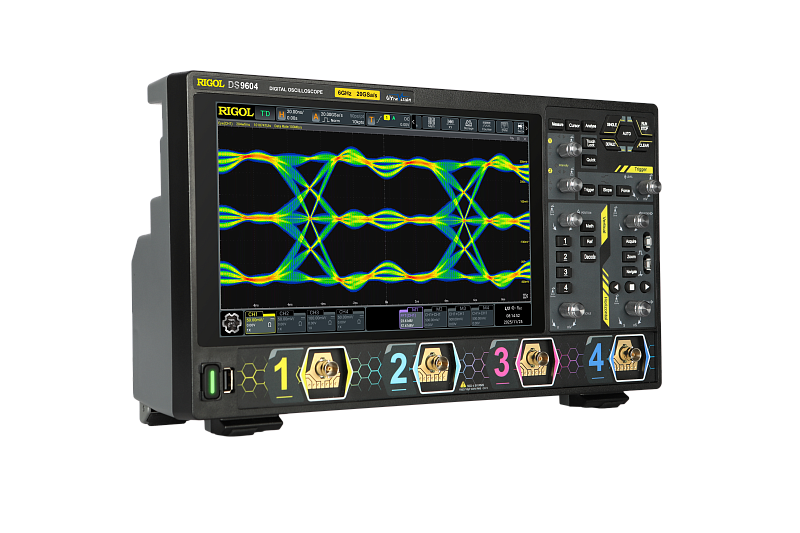

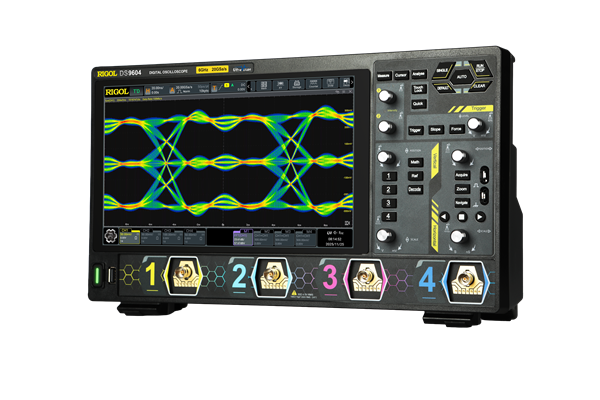

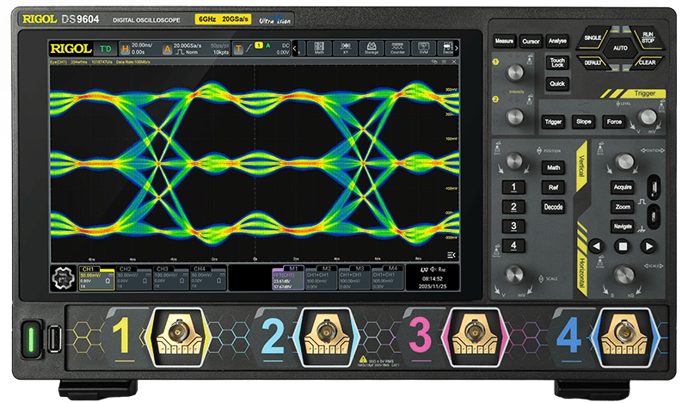

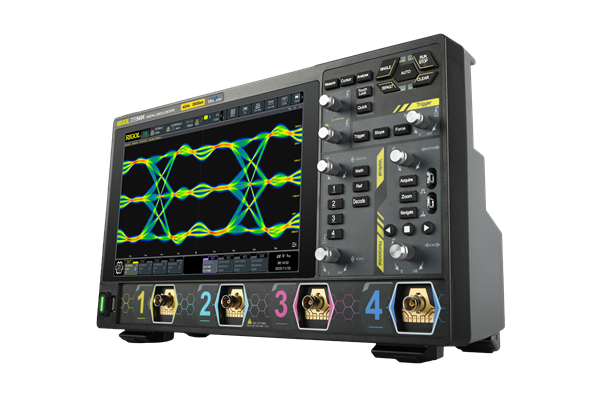

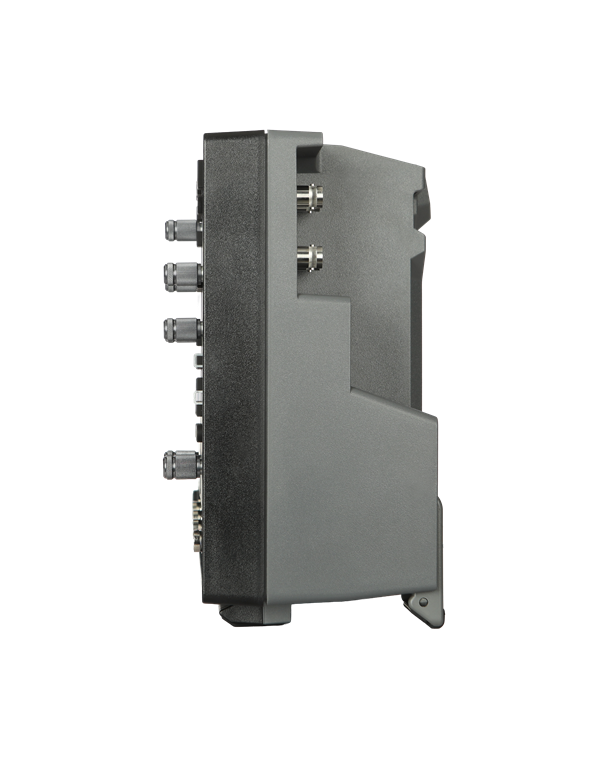

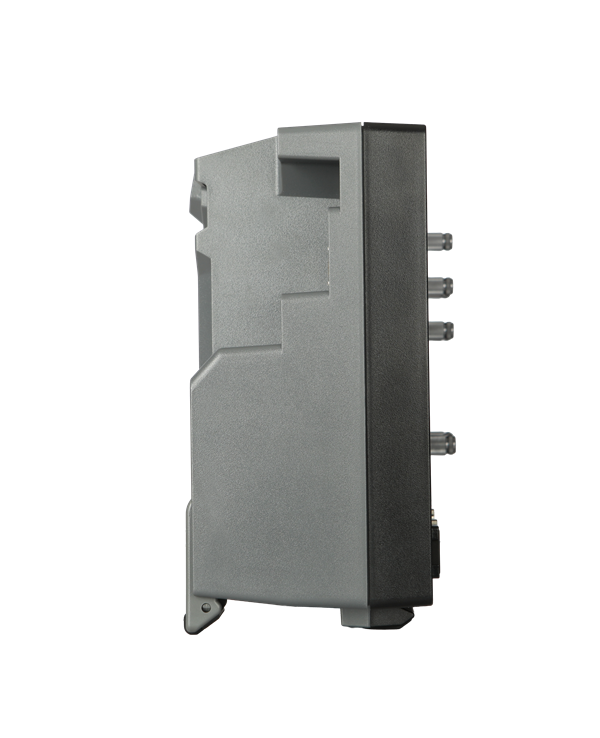

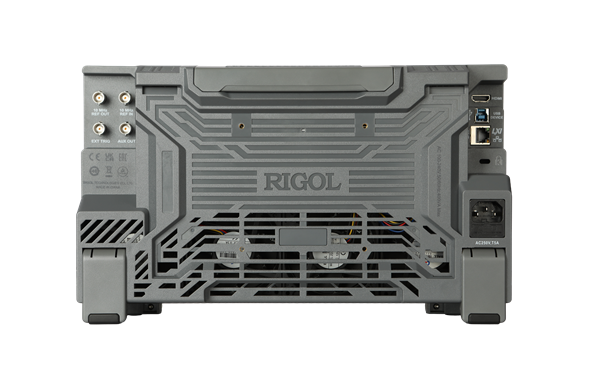

Полоса
пропускания аналогового канала:
50 Ом,-3 дБ
1 МОм,-3 дБ
|
6 ГГц (1, 2
канала) / 4 ГГц (4 канала)
500 МГц
|
|
Расчётное время
нарастания (от 10% до 90%, типовое) на 50 Ом
|
≤73 пс
(двухканальный режим)
≤110 пс
(четырёхканальный режим)
|
|
Количество
входных каналов
|
4 аналоговых
входа + 1 внешний вход запуска
|
|
Максимальная глубина памяти
|
в базовой
комплектации
|
500 млн. точек (1 канал, 2 канала)
200 млн. точек (4 канала)
|
|
опционально
|
2 млрд. точек (1 канал, 2 канала)
1 млрд. точек (4 канала)
|
|
Режим выборки
|
выборка в
реальном времени
|
|
Максимальная частота дискретизации
|
20 Гвыб/с (1 канал, 2 канала)
10 Гвыб/с (4 канала)
|
|
Максимальная скорость захвата сигнала
|
1 000 000 осц./сек
|
|
Вертикальное разрешение (АЦП)
|
8 бит
|
|
Режим высокого разрешения
|
9-16 бит
|
|
Аппаратная запись и воспроизведение сигналов в реальном
времени
|
макс. 2 000 000 кадров (опционально)
|
|
Тип и размер встроенного дисплея
|
10,1 дюймовый емкостный дисплей с функцией мультитач
|
|
Разрешение дисплея
|
1280 х 800 пикселей
|
|
Система вертикального отклонения
|
|
Входная связь
|
1 МОм: по постоянному току, переменному току или заземление
50 Ом: по постоянному току
|
|
Входной импеданс
|
1 МОм ± 1%, 50 Ом ± 2%
|
|
Входная емкость
|
18 пФ ± 3 пФ
|
|
Настройка затухания пробника
|
0,001X, 0,002X, 0,003X, 0,005X,
0,01X, 0,02X, 0,03X, 0,05X, 0,1X, 0,2X, 0,03X, 0,5X, 1X, 2X, 3X, 5X, 10X, 15X, 20X, 50X,
100X, 150X, 200X, 500X, 1000X, 1500X,
2000X, 5000X, 10000X, 15000X, 20000X, 50000X, определяемая пользователем
|
|
Автоматическое идентификация пробников
|
Интерфейс RIGOL
Probe
|
|
Максимальное входное напряжение, с пробником
|
1 МОм
|
CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ)
|
|
50 Ом
|
5 В СКЗ
|
|
Стандартное разрешение
|
8 бит
|
|
Режим высокого разрешения
|
9-16 бит
|
|
Чувствительность по вертикали
|
1 МОм
|
от 1 мВ/дел до 10 В/дел
ограничение 20МГц@ ≤4 мВ/дел
|
|
50 Ом
|
от 1 мВ/дел до 1 В/дел
ограничение 200МГц@ ≤4 мВ/дел
|
|
Диапазон смещения по постоянному току
|
1 МОм
|
± 0,8 В (≤80 мВ/дел)
± 4 В (>80 мВ/дел, ≤320 мВ/дел)
± 18 В (>320 мВ/дел, ≤3,2 В/дел)
± 100 В (>3,2 В/дел, ≤10 В/дел)
|
|
50 Ом
|
±0,6 В (≤150 мВ/дел)
±2,2 В (≥150 мВ/дел, ≤370 мВ/дел)
±3,8 В (>370 мВ/дел)
|
|
Динамический диапазон
|
±4 дел.
|
|
Ограничение полосы пропускания, тип.
|
1 МОм
|
20 МГц, 250 МГц, 500 МГц (по умолчанию)
|
|
50 Ом
|
200 МГц, 500 МГц, 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц, 5 ГГц, 6 ГГц
(по умолчанию)
|
|
Точность усиления постоянного тока
|
1 МОм
|
±2% (FS – от полной шкалы)
|
|
50 Ом
|
±3% (FS – от полной шкалы) при <5мВ/дел
±2% (FS – от полной шкалы) при ≥5мВ/дел
|
|
Точность смещения постоянного тока
|
≥2 мВ/дел, ≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение)
>200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)
|
|
Изоляция между каналами
|
≥100:1 (от постоянного тока до 1000 МГц),
≥30:1 (> 1000 МГц)
|
|
Максимальное статическое напряжение на входном BNC-разъёме
|
±8 кВ
|
|
ENOB 50 Ом@100 мВ/дел@ 10 МГц@ 95% FS
|
200 МГц
|
6,4
|
|
500 МГц
|
6,3
|
|
1000 МГц
|
6,2
|
|
2000 МГц
|
6,0
|
|
3000 МГц
|
5,8
|
|
4000 МГц
|
5,5
|
|
6000 МГц
|
5,2
|
|
Шумовой порог
|
50 Ом
|
1 мВ/дел @200 МГц
|
0,12 мВ СКЗ
|
|
1 В/дел
|
45 мВ СКЗ
|
|
1 МОм
|
1 мВ/дел @20 МГц
|
0,14 мВ СКЗ
|
|
10 В/дел
|
168 мВ СКЗ
|
|
Горизонтальная развертка
|
|
Диапазон установки временной развертки
|
от 50 пс/дел до 500 с/дел
точная настройка пользователем
|
|
Разрешение по времени
|
0,5 пс
|
|
Точность временной развёртки
|
±1,0 ppm ± 1 ppm/год
|
|
Диапазон задержки временной развертки
перед запуском
после запуска
|
-5 дел
макс. 1 с или 100 дел
|
|
Точность измерения приращения временной развертки
|
± (точность временной развертки × показание) ± (0,001 ×
ширина экрана) ± 20 пс
|
|
Коррекция межканального смещения
|
±100 нс, с шагом 1 пс
|
|
Задержка между каналами
|
≤200 пс
|
|
Межканальный джиттер
|
10 пс СКЗ
|
|
Диапазон смещения по временной оси
|
- (глубина памяти/текущую скорость выборки/2) ~ 5 кс
|
|
Режимы работы
|
YT – по умолчанию
XY – 1/2/3/4 каналы
ZOOM – Zoom in
ROLL - временная развертка ≥ 50 мс/дел путем регулировки
горизонтальной развертки
|
|
Система сбора данных
|
|
Максимальная частота дискретизации
|
20 Гвыб/с (1 канал, 2 канала)
10 Гвыб/с (4 канала)
|
|
Максимальная глубина памяти
|
в базовой
комплектации
|
500 млн. точек (1 канал, 2 канала)
200 млн. точек (4 канала)
|
|
опционально
|
2 млрд. точек (1 канал, 2 канала)
1 млрд. точек (4 канала)
|
|
Обнаружение глитчей, пиковых выбросов
|
до 200 пс
|
|
Режим усреднения
|
2, 4, 8, 16…65536
|
|
Режим высокого разрешения
|
9-16 бит
|
|
Максимальная скорость захвата сигналов в режиме реального
времени
|
25000 осц/с
|
|
Максимальная скорость захвата и записи сигналов (режим
быстрой записи)
|
до 1 000 000 осц/с
|
|
Максимальное количество записываемых кадров
|
2 000 000 кадров @ 2 Гточек
|
|
Система запуска
|
|
Источник сигнала запуска
|
Аналоговые каналы, внешний вход, питающая сеть переменного
тока
|
|
Режим запуска
|
Автоматический, нормальный, одиночный, принудительный
|
|
Тип связи
|
DC, AC (частота среза 10 Гц±20%), ФВЧ (75 кГц ± 20%),
ФНЧ (75 кГц ±20%)
|
|
Шумоподавление
|
Добавляет задержку в цепь триггера (только внутренний
триггер), вкл. или выкл.
|
|
Диапазон удержания
|
От 100 нс до 10 с
|
|
Полоса пропускания системы запуска
|
Полоса пропускания аналоговых входов
|
|
Чувствительность системы запуска
|
внут. ист. запуска – аналог. канал 1 МОм
|
≤2 мВ/дел.: 0,5 дел., 0,7 дел. (шумоподавление вкл.)
>2 мВ/дел.: 0,4 дел., 0,6 дел. (шумоподавление вкл.)
|
|
внут. ист. запуска. – аналог. канал 50 Ом
|
<2 мВ/дел.: 1,9 дел., 2,8 дел. (шумоподавление вкл.)
≥2 мВ/дел., <10 мВ/дел., 1,2 дел., 1,6 дел.
(шумоподавление вкл.)
≥ 10 мВ/дел, < 20 мВ/дел.: 0,6 дел., 0,9 дел.
(шумоподавление вкл.)
> 20 мВ/дел: 0,5 дел., 0,7 дел (шумоподавление вкл.)
|
|
внешн. ист. запуска
|
240 мВ ПИК-ПИК @ DC ~
100 МГц
500 мВ ПИК-ПИК @ 100 МГц ~ 200 МГц
|
|
Импеданс внешнего входа запуска
|
1 МОм|| 20 пФ ±1%, BNC разъем
|
|
Джиттер внешнего входа триггера
|
200 пс СКЗ
|
|
Диапазон установки порога срабатывания запуска
|
внутренний источник запуска
|
± 4,5 делений от центра экрана
|
|
внешний вход запуска
|
± 8 В
|
|
питающая сеть переменного тока
|
фиксированное значение 40% - 60 %
|
|
режим запуска
|
по фронту (нарастанию или спаду)
|
|
Типы запуска
|
Запуск по фронту, по импульсу, по наклону, по видео, по
шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по окну, по
задержке, Setup/Hold, по N-му фронту, по I2C, по SPI, по
RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553
|
|
Поиск и навигация
|
|
Тип
|
Фронт, импульс
|
|
Источник
|
Аналоговый канал
|
|
Копирование
|
Возможность копировать условия поиска в/из триггера.
Задание для поиска собственных параметров; пороговое
значение, по которому определяется событие.
|
|
Отображение результатов
|
Событие просматриваются или экспортируется во
внешнюю/внутреннюю память.
|
|
Навигация
|
По времени: просмотр полученных сигналов в хронологическом
порядке.
По событиям: используются элементы управления
навигацией.
|
|
Измерение формы сигнала
|
|
Курсор
|
Количество курсоров: 2 пары курсоров по осям X и Y.
Ручной режим:
-Отклонение напряжения между курсорами
(ΔY).
-Отклонение по времени между курсорами (ΔX).
-Обратная величина ΔX (Гц) (1/ΔX).
Режим отслеживания:
-Фиксация оси Y для отслеживания значений
напряжения и времени точки формы сигнала по оси X.
-Фиксация оси X для отслеживания значений
напряжения и времени точки формы сигнала по оси Y.
Автоматизированное измерение:
-Позволяет отображать курсор во время
автоматического измерения.
Режим XY:
-Измеряет параметры напряжения соответствующих
сигналов канала в режиме временной базы XY.
X = Канал 1, Y = Канал 2
|
|
Автоматическое измерение
|
Количество измерений:
-41 (в том числе до 14 измерений могут
отображаться одновременно на экране).
-Источник измерения:
CH1 – CH4, Math1 - Math 4
-Диапазон измерений
Основной вид, увеличение, курсор
Измерения:
-Отображает 33 элемента измерения (вертикальные
и горизонтальные) для текущего канала измерения.
Вертикальные измерения:
-Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS.
Горизонтальные измерения:
Period, Frequency, Rise Time, Fall Time, +Width,
-Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge
Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, and -Slew Rate
-Другие:
Delay (A↑-B↑), Delay (A↑-B↓), Delay (A↓-B↑), Delay
(A↓-B↓), Phase (A↑-B↑), Phase (A↑-B↓), Phase (A↓-B↑), and Phase (A↓-B↓)
Статистика:
-элементы: текущее, среднее, максимальное,
минимальное, стандартное отклонение, подсчёт.
-Устанавливаемое статистическое время
|
|
Математическая обработка сигналов
|
|
Количество математических функций
|
Отображает 4 математические функции
одновременно
|
|
Арифметика
|
A+B, A-B, A×B, A/B,
FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B,
LowPass, HighPass, BandPass, BandStop
|
|
Цветовая гамма
|
Поддержка БПФ.
|
|
БПФ
|
-Размер записи: до 1 Mточек
-Тип окна: Прямоугольное, Блэкмана-Харриса,
Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник.
-Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных
устанавливаемым порогом и порогом смещения, установленным пользователем.
|
|
Частотный диапазон
|
DC ~Fs/2 (Fs – текущая частота
дискретизации)
|
|
Анализ осциллограмм
|
|
Запись сигналов
|
Сохранение тестируемого сигнала в сегментах в
соответствии с событиями триггера, т.е. все данные выборки сигнала в сегмент
ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2
000 000.
Источник сигнала: Все аналоговые каналы.
Анализ: Поддержка воспроизведения кадр за
кадром или непрерывного воспроизведения; способен вычислять, измерять и
декодировать воспроизводимые сигналы.
Экспорт: сохранение записанных кадров и экспорт
их в формат *.csv
|
|
Тест «Годен/Не годен»
|
Сравнение тестируемого сигнала с маской,
определенной пользователем для предоставления результатов тестирования:
количество успешных тестов, неудачных тестов и общее количество тестов.
Событие «Годен/Не годен» может включать немедленную остановку захвата,
звуковой сигнал и снимок экрана.
Источник сигнала: Все аналоговые каналы.
|
|
Гистограмма
|
Мощный инструмент для статистического анализа
формы сигнала. Гистограмма позволяет не просто увидеть сигнал, но и понять,
как часто его значения попадают в определённые диапазоны, а также получить
ключевые статистические параметры.
Источник: любой аналоговый канал или результаты
автоматических измерений
Типы: горизонтальная, вертикальная, по
результатам измерений
Гистограмма статистических данных: Sum, Peaks, Max, Min, Pk_Pk, Mean,
Median, Mode, Bin width, Sigma,
μ±σ, μ±2σ, μ±3σ
Гистограмма результатов измерения: Type, Sum,
Peaks, Max, Min, Pk_Pk, Mean, Median, Mode, Bin width, Sigma, XScale
·
Режим дискретизации: все режимы за исключением ZOOM window (увеличенный фрагмент), XY mode
(график зависимости одного канала от другого), ROLL mode (самописец)
|
|
Цветовая гамма
|
Обеспечение трехмерного представления для
сигналов цветовой градации, цветовая градация > 16, отображение
256-уровневой цветовой шкалы
Источник: любой аналоговый канал
Тема: «Температура» и «Интенсивность»
Доступно во всех режимах
|
|
Анализ глазковой диаграммы в режиме реального времени (опция DS9000-EYEA)
|
Источник: любой аналоговый канал или результат
математической обработки.
·
Восстановление тактовой
частоты: программное восстановление
(Software); постоянная
тактовая частота (Constant Clock);
ФАПЧ (PLL) первого, второго и третьего порядка; внешний тактовый сигнал (External Clock); внешняя ФАПЧ (External PLL) первого,
второго и третьего порядка.
·
Тип:
полностью автоматический, полуавтоматический, ручной
·
Измерительные
курсоры: временные, амплитудные
·
Измеряемые
параметры: уровень логического нуля; уровень логической единицы;
амплитуда глаза; высота глаза; ширина раскрытия глаза; время нарастания;
время спада; время пересечения порогового уровня; процент пересечения; Q-Factor
(коэффициент качества, отношение сигнал/шум); скорость передачи.
·
Шаблоны:
стандартный; импортируемый; редактируемый; задаваемый пользователем;
·
Действия при сбое: скриншот; звуковой сигнал; остановка при сбое
|
|
Анализ джиттера (опция
DS9000-JITTA)
|
Выполнение
длительных измерений тактовых
или информационных сигналов, анализ разброса их
временных параметров.
Источник: любой аналоговый канал
·
Восстановление тактовой
частоты: программное восстановление
(Software); постоянная
тактовая частота (Constant Clock);
ФАПЧ (PLL) первого, второго и третьего порядка; внешний тактовый сигнал (External Clock); внешняя ФАПЧ (External PLL) первого,
второго и третьего порядка.
·
Тип:
полностью автоматический, полуавтоматический, ручной
·
Основные
измерения джиттера: TIE
(ошибка временного интервала); изменение
длительности периода от цикла к циклу (+width to +width / -width to –width); коэффициент заполнения
·
Отображение
результатов: график изменения параметра во времени; гистограмма; спектр
|
|
Последовательное декодирование
|
|
Количество декодеров
|
4, одновременная поддержка четырех типа протоколов
|
|
Тип декодируемых каналов
|
Стандарт: Parallel, RS232/UART, I²C, SPI, CAN
Опционально: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553; SENT
|
|
Анализ на соответствие стандартам протоколов
|
|
USB2.0 (Опция
DS9000-USBSQA)
|
Проверяемые параметры: ширина синхроимпульса, ширина EOP, скорость
сигнала, время нарастания, время спада, монотонность фронта, скорость
нарастания фронта, скорость спада фронта, парный JK-джиттер, парный
KJ-джиттер, последовательный джиттер, глазковая диаграмма.
|
|
100Base-T/
1000Base-T (Опция DS9000-ENETC)
|
·
100Base-T: тестируемые параметры — выходное
напряжение, симметрия амплитуды, время нарастания/спада, симметрия времени
нарастания/спада, выброс, искажение по коэффициенту заполнения, глазковая
диаграмма, джиттер.
·
1000Base-T: тестируемые параметры — пиковое
напряжение, максимальное спадающее напряжение, шаблон, джиттер в режиме
мастера, джиттер в режиме ведомого, искажение передачи и выходное синфазное
напряжение.
|
|
MIPI (Опция
DS9000-DPHY12C)
|
Тестируемые параметры: электрические характеристики низкоскоростных
сигналов (выходной высокий/низкий уровень, время нарастания/спада, частота
колебаний, ёмкость нагрузки); электрические характеристики высокоскоростных
сигналов (дифференциальное напряжение, однополярный выходной высокий/низкий
уровень, напряжение покоя общего режима, время нарастания/спада и др.); |
