4-х портовых векторных анализаторов цепей (ВАЦ), упрощает процесс, сокращает время настройки, минимизирует человеческий фактор и уменьшает износ коннекторов анализатора
Просим уточнять актуальные цены у менеджеров компании.
Основные сведения

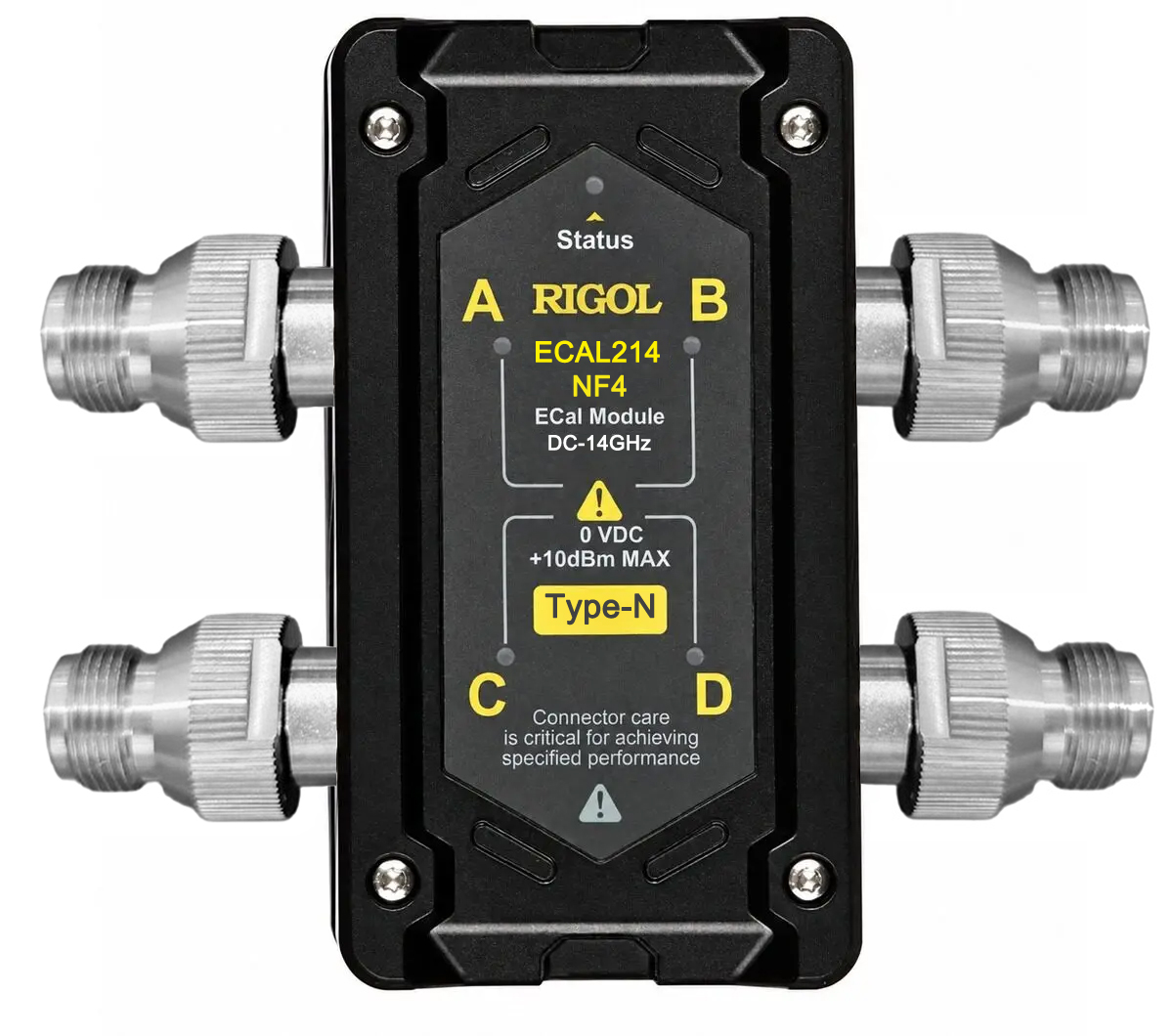

Модуль калибровки электронный ECAL214-NF4 — устройство для автоматизации калибровки 4-х портовых векторных анализаторов цепей (ВАЦ), упрощает процесс, сокращает время настройки, минимизирует человеческий фактор и уменьшает износ коннекторов анализатора.
В состав модуля встроены: мера короткого замыкания (Short), мера холостого хода (Open), мера согласованной нагрузки (Load), переход (Thru). Модуль позволяет выполнить четырёхпортовую калибровку SOLT за одно подключение, что значительно эффективнее традиционных механических методов. ECAL214-NF4 подключается к ВАЦ через интерфейс USB, дальнейшее управление модулем и процессом калибровки осуществляется программно.
В памяти модуля хранятся индивидуально измеренные S-параметры каждой калибровочной меры, что обеспечивает высокую точность и повторяемость результатов.
Применение
- Образовательная деятельность;
- Исследовательская деятельность;
- Производственная деятельность;
- Ремонт и обслуживание.
Назначение
Особенности и преимущества
- Широкий частотный диапазон;
- Сокращение времени калибровки;
- Минимизация ошибок оператора;
- Снижение степени износа разъёмов;
- Повышение точности измерений;
- Оптимальное соотношение цена/качество.
Совместимые серии приборов Rigol
| Модель | Rigol ECAL214-NF4 |
