Rigol MCAL109-NK1 - механический калибровочный набор

Сравнить

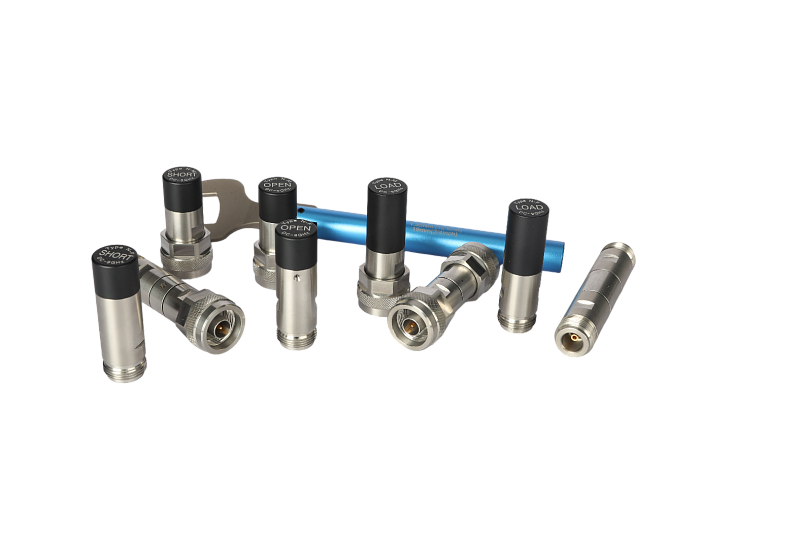

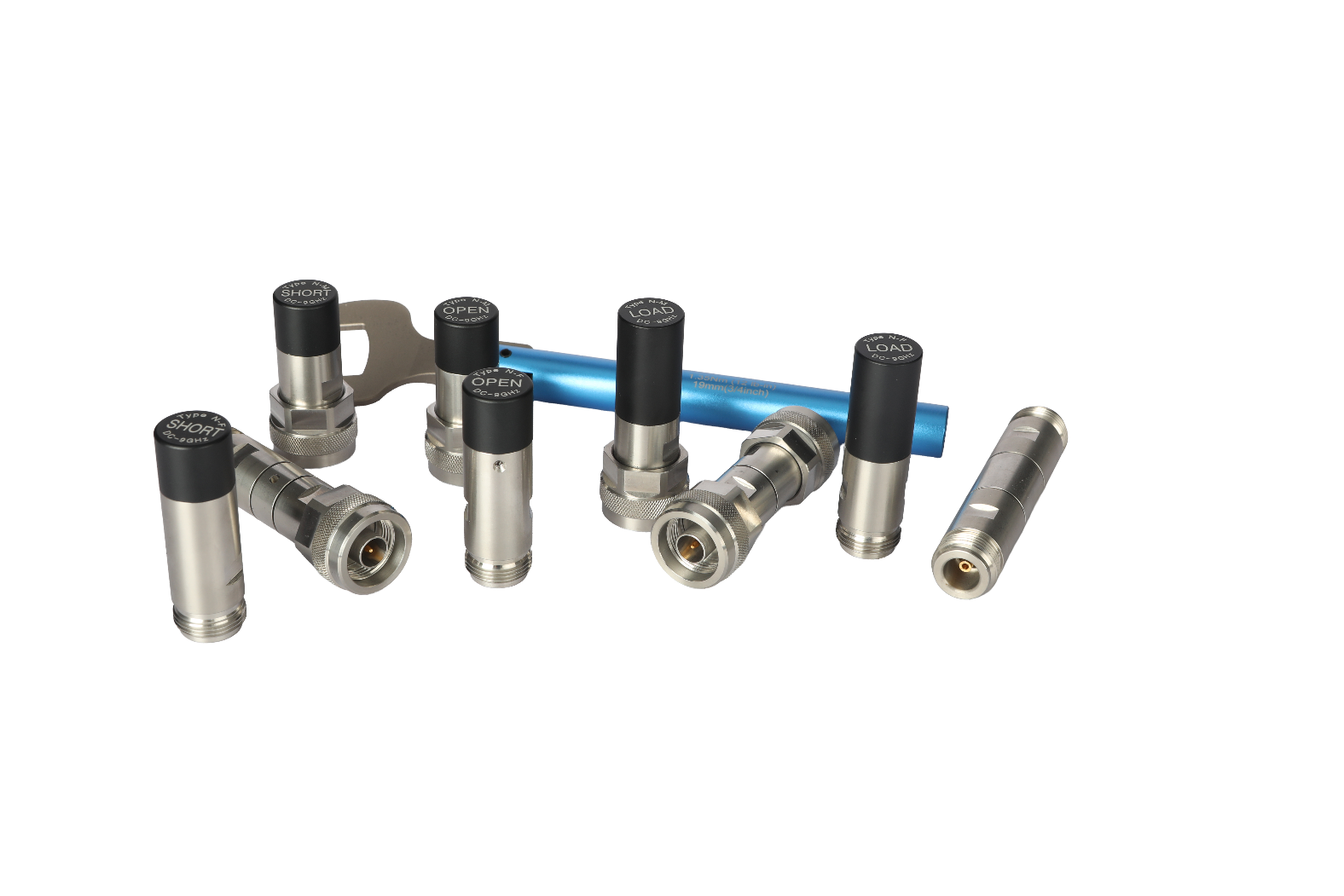

Rigol MCAL109-NK1 - механический калибровочный набор

О доставке

MCAL109-NK1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ).

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

Rigol MCAL109-NK1

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

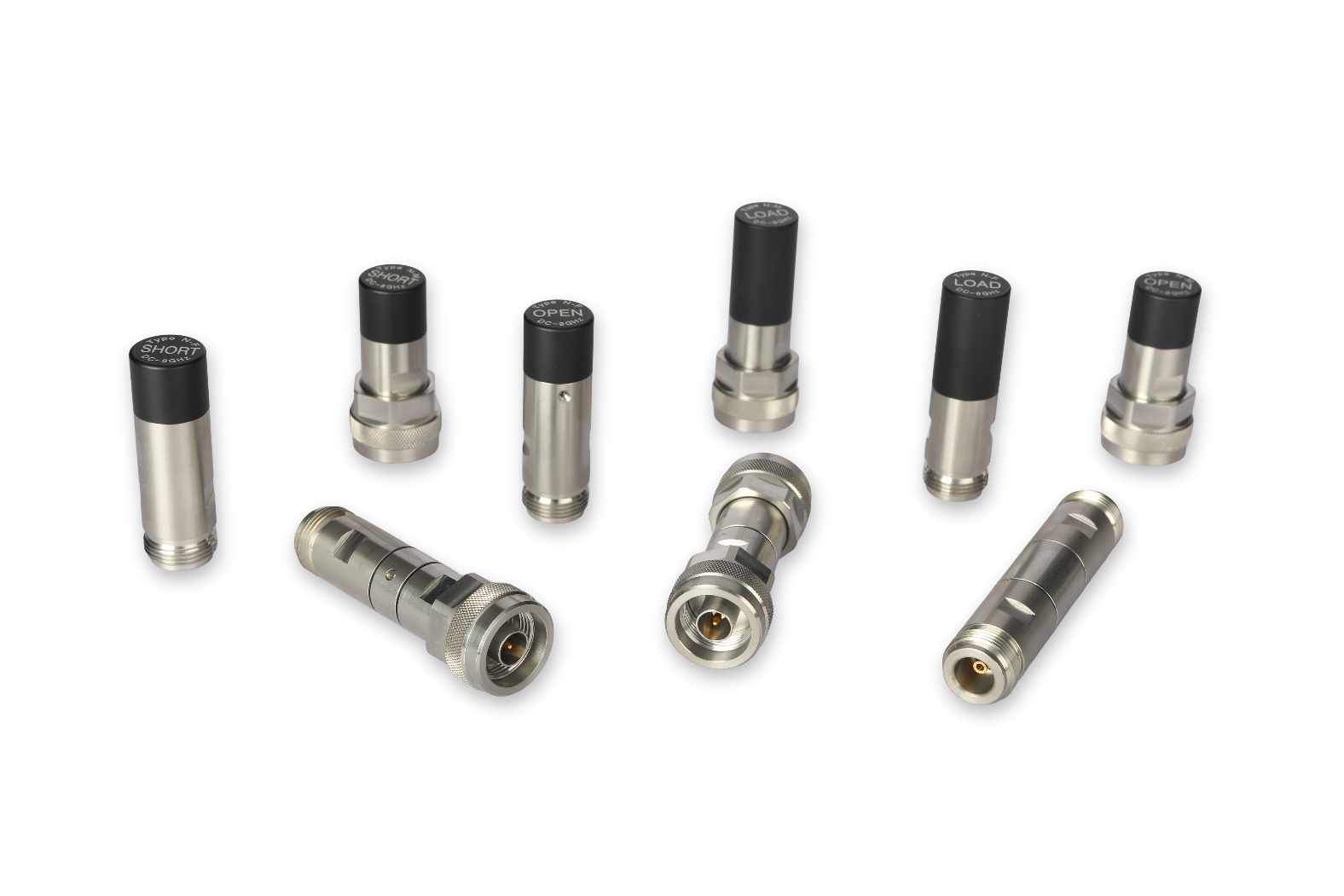

MCAL109-NK1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ). В составе набора: меры короткого замыкания (Short), меры холостого хода (Open), меры согласованной нагрузки (Load), переходы (Thru). С помощью набора можно провести двухпортовую калибровку ВАЦ SOLT.

Применение

Образовательная деятельность
Исследовательская деятельность
Производственная деятельность
Ремонт и обслуживание

Назначение

Предназначен для калибровки векторных анализаторов цепей с целью сведения к минимуму систематических погрешностей измерения, что способствует повышению точности измерений.

Особенности и преимущества

Широкий частотный диапазон
Компактные размеры
Высокая стабильность электрических параметров
Повышение точности измерений
Оптимальное соотношение цена/качество.

Совместимые серии приборов Rigol

DNA6000, DNA5000.

Характеристики

Модель

Rigol MCAL109-NK1

Характеристики Rigol MCAL109-NK1

Параметр	Значение
Рабочий диапазон частот	DC – 9 ГГц
Импеданс	50 Ом
Типы присоединительных разъёмов	N «вилка», N «розетка»
Долговечность	>2000 циклов соединения
Девиация фазы для мер Open и Short	≤ ±0,8º
КСВН в рабочем диапазоне частот для меры Load	≤ 1,025
КСВН в рабочем диапазоне частот для перехода Thru	≤ 1,060
Размер кейса	275 х 200 х 80 мм

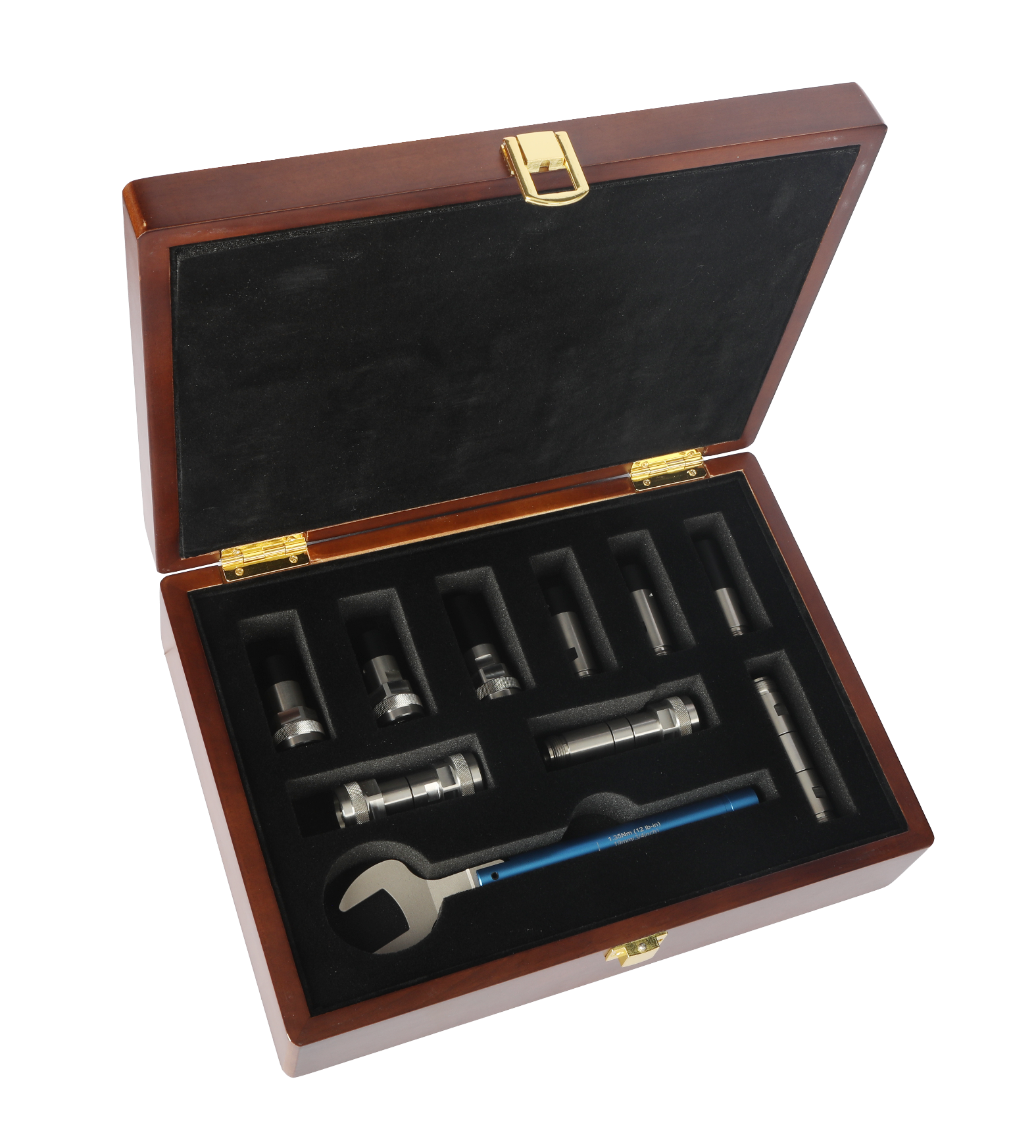

Комплектация

Механический калибровочный набор MCAL109-NK1 в составе:

мера холостого хода N-female – 1 шт.
мера холостого хода N-male – 1 шт.
мера короткого замыкания N-female – 1 шт.
мера короткого замыкания N-male – 1 шт.
мера согласованной нагрузки N-female – 1 шт.
мера согласованной нагрузки N-male – 1 шт.
переход N-female - N-female – 1 шт.
переход N-male - N-male – 1 шт.
переход N-female - N-male – 1 шт.
динамометрический ключ TW12-19 – 1 шт.
кейс для калибровочного набора – 1 шт.

Аксессуары

TW12-19 – динамометрический ключ для точной установки необходимого уровня крутящего момента, диапазон 12 дюймо-фунтов (1,356 Н·м), размер зева 19,1 мм (открытый конец), совместим с разъемом N-типа.
